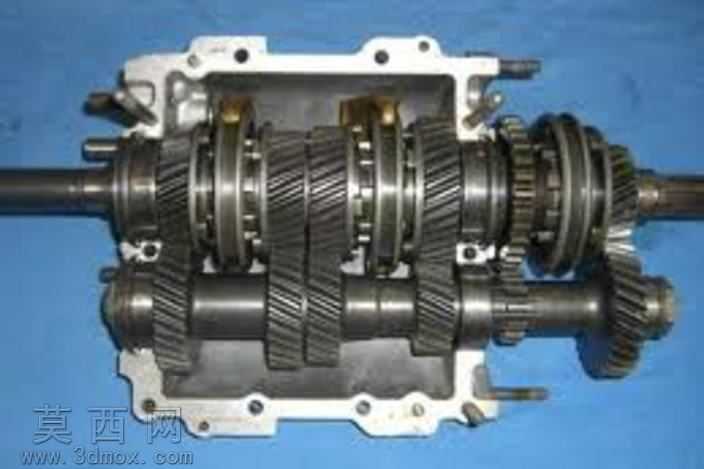

手动变速器内部齿轮传动结构三维模型

本作品为手动变速器内部核心传动结构的三维建模成果，建模过程严格参照真实横置手动变速箱的实物结构比例开展，首先对输入轴、输出轴、倒挡轴三类核心轴件进行基准定位，确保各轴的平行度、轴肩位置、轴承安装位完全匹配实际装配公差要求。建模时针对不同挡位的斜齿轮、同步器组件、结合齿圈、换挡拨叉卡位结构逐一进行特征构建，斜齿轮部分通过螺旋线扫描生成精确齿形，还原斜齿轮传动平稳、承载能力强的结构特性，同步器的锁环、滑块、齿套等细小零件均做了独立建模，完整呈现同步换挡的机械配合逻辑。材质渲染阶段，对齿轮啮合面、轴类零件表面赋予金属钢材质，调整粗糙度参数还原机加工金属的哑光质感，对壳体结合面做了铸铝材质的肌理表现，同步器铜环部分赋予铜合金材质，通过材质差异清晰区分不同功能零件，提升结构辨识度。结构设计上完整还原了多挡位手动变速器的动力传递路径，各挡位齿轮的空转、啮合状态均做了结构还原，可直观展示不同挡位下动力从输入轴经不同齿轮副传递至输出轴的过程，倒挡齿轮组的惰轮结构也完整呈现，清晰展示倒挡的动力换向原理。建模过程中对各零件的装配间隙做了合理还原，轴承位、卡环槽、油道孔等细节结构均未省略，既保证整体结构的完整性，也兼顾细节的真实度，可用于机械原理教学、变速器结构认知、相关传动方案设计参考等场景，通过三维结构直观呈现手动变速器内部复杂的齿轮配合与换挡逻辑，帮助理解机械式变速器的传动原理与结构组成。
