紧凑型无油箱FTR顺序变速箱结构

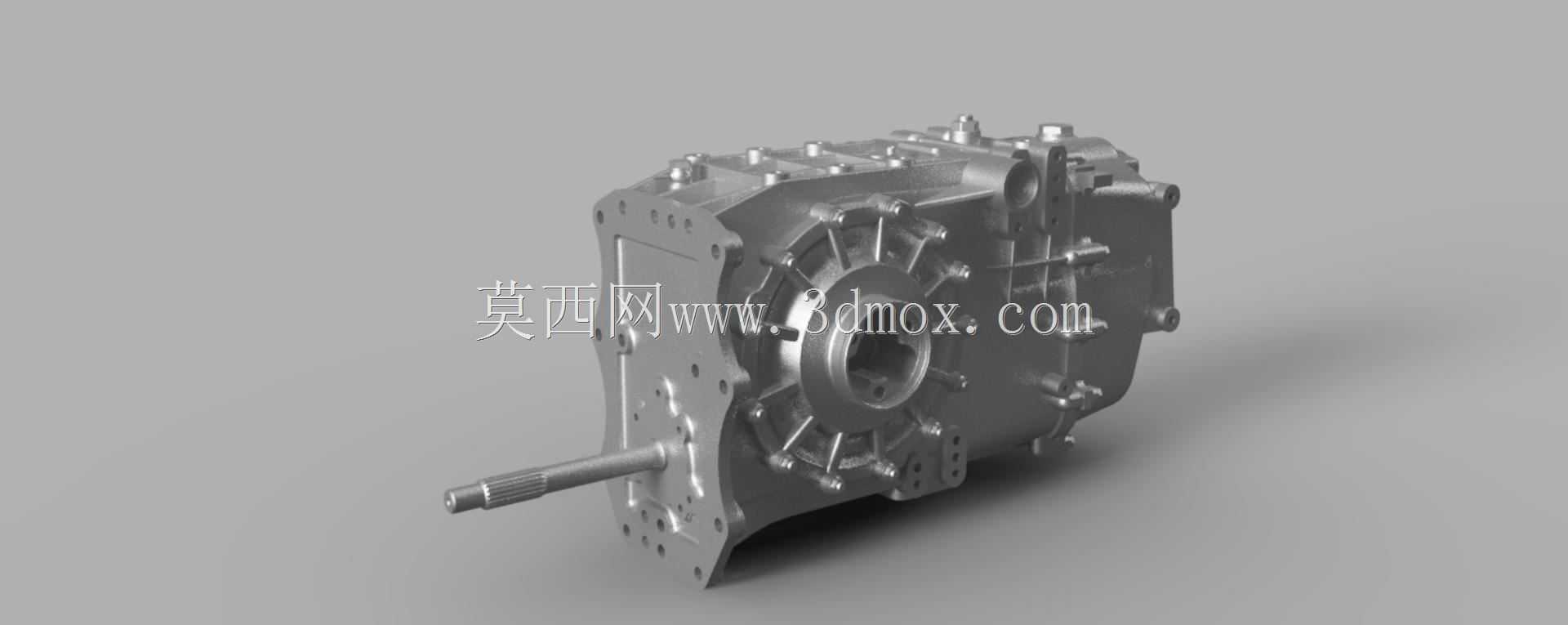

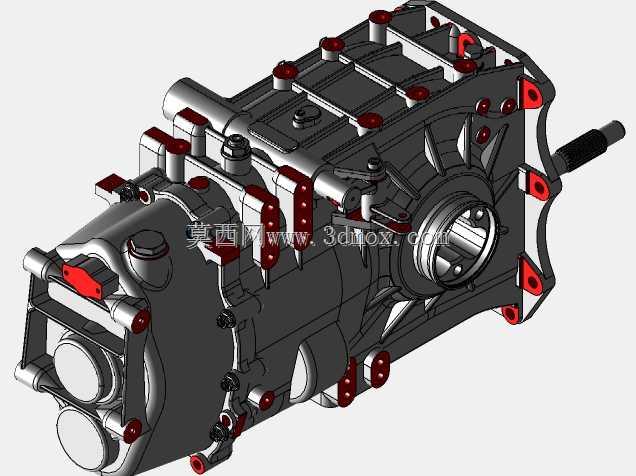

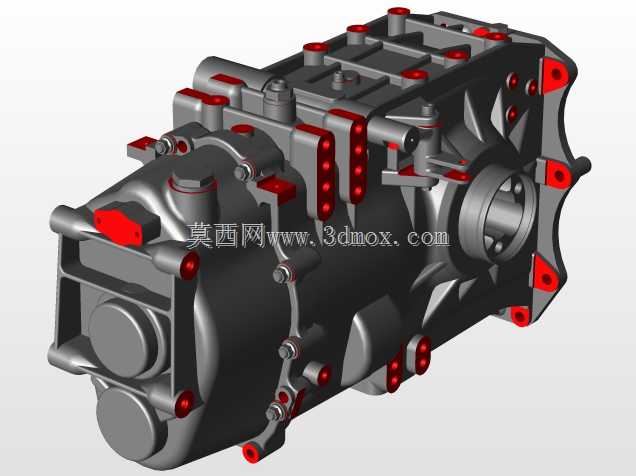

这款短款无油箱结构的顺序变速箱，主要适配对轴向安装空间有严格限制的动力传输场景，常见于紧凑型特种作业车辆、小型工程机械以及改装动力单元的传动链路中，核心作用是按照预设的传动比序列完成动力转速与扭矩的转换输出，匹配动力端与负载端的转速扭矩需求，保障动力传输过程的平顺性与可靠性。从结构设计逻辑来看，该款变速箱取消了独立外置油箱的结构设计，将润滑介质的存储腔体集成在箱体本体内部，大幅压缩了整机的轴向尺寸，输入轴采用外伸花键轴结构，可直接与离合器输出端或者动力输出法兰对接，省去了额外的连接转接部件，进一步缩减了安装所需的轴向空间。箱体采用分体式拼接结构，结合面布置有均匀的螺栓连接点位，保障箱体结合面的密封性能与结构刚性，能够承受齿轮啮合过程中产生的径向与轴向载荷，避免箱体受力变形导致齿轮啮合精度下降。箱体侧面预留有多个传感器安装位与油道接口，可根据实际使用需求选配转速传感器、油温监测部件，适配不同工况下的状态监测需求。从安装边界来看，该变速箱的安装定位面设置在箱体侧部的法兰凸台上，凸台上的安装孔位按照标准传动接口的尺寸序列排布，可直接匹配同规格的动力端连接法兰，不需要额外制作转接安装板。输入轴的伸出长度经过精确核算，在保证连接啮合长度的前提下尽可能缩短轴伸尺寸，降低轴端受载产生的绕度，提升轴系部件的运行稳定性。齿轮传动组采用定轴式顺序啮合布局，换挡逻辑通过顺序拨叉机构实现，相比传统同步器变速箱结构更简单，换挡动作的响应速度更快，能够适应频繁切换传动比的作业工况。箱体外部的加强筋沿着齿轮轴系的受力方向布置，在不额外增加箱体壁厚的前提下提升了箱体的结构强度，同时加强筋形成的散热槽结构能够增大箱体与空气的接触面积，提升工作过程中的散热效率，避免集成式油腔因为散热面积不足导致润滑介质温度过高。在实际选型匹配过程中，需要重点核对输入轴的花键参数、安装法兰的孔位分布尺寸以及整机的轴向安装空间，确保变速箱装入动力链路后不会与周边的车架、管线部件产生运动干涉，同时要根据传递的额定扭矩匹配对应强度等级的连接螺栓，保障大扭矩输出工况下的连接可靠性。
