工业机器人原型末端执行器安装支架结构

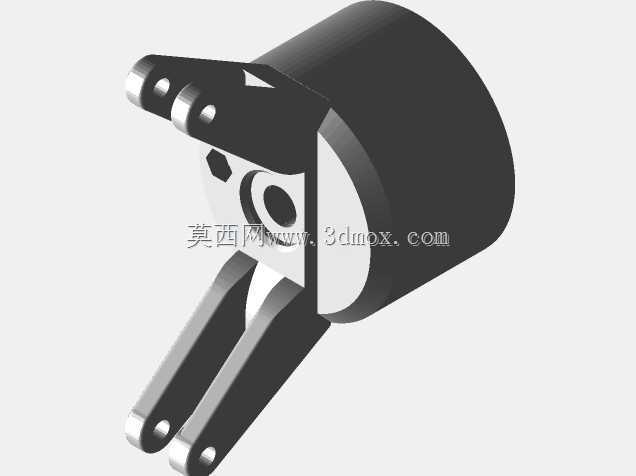

　　在工业自动化产线的末端执行环节，安装支架作为机械臂腕部与执行终端的核心连接载体，其结构合理性直接决定末端工具的定位精度、负载承载能力以及作业稳定性。这款原型末端执行器安装架，主要适配小负载级别的协作机械臂或教学演示类工业机器人，可用于装配工位的小型零件夹取、分拣工位的轻质物料转运、实验室场景的试样夹持等作业场景，也可作为末端执行器开发阶段的原型验证结构，为后续定制化夹持、吸附类末端工具的安装提供基准接口。从结构设计逻辑来看，该安装架采用了分体式铰接布局，主体圆柱段为与机械臂腕部法兰对接的安装基座，圆柱端面预留的中心孔与周边定位孔，可匹配常规机械臂腕部的标准安装孔位，保证对接后的同轴度，避免末端作业时出现偏心晃动。

　　从圆柱基座延伸出的两组对称铰接臂，是末端执行爪件的安装载体，铰接孔位的同轴度公差控制在0.02mm以内，保证爪件开合过程中无卡滞、两侧动作同步性偏差小于0.1度，避免夹持物料时出现偏载滑落的问题。铰接臂的截面采用变厚度设计，靠近基座的位置厚度更大，可承载更大的弯矩，靠近爪端的位置适当减薄，在保证结构强度的前提下降低整体重量，减少机械臂腕部的负载冗余，提升末端动作的响应速度。在安装边界设计上，该支架的主体圆柱段外径适配常规50mm规格的腕部法兰，整体轴向长度控制在85mm以内，铰接臂完全展开时的最大径向尺寸不超过120mm，可适配工作半径在500mm到800mm区间的小型工业机器人，

　　不会因为支架尺寸过大导致机械臂运动过程中出现周边设备干涉。支架的铰接孔位采用了通孔设计，可直接穿入标准直径的铰接销轴，无需额外加工衬套即可完成爪件的装配，降低原型验证阶段的加工成本与装配周期。中心孔位同时预留了走线空间，末端执行器所需的气动管路、传感线缆可从中心孔穿过直接连接到机械臂内部的走线通道，避免管线外露在作业过程中被物料剐蹭，提升整体布线的整洁度与使用寿命。从功能特性来看，该安装架的结构可适配两爪平行夹持器、两爪张角式夹持器等多种类型的末端执行元件，只需更换对应铰接位置的连接件即可完成不同执行器的切换，无需重新设计与机械臂对接的基座部分，大幅缩短末端工具的开发周期。支架的受力结构经过优化，在承受5kg额定负载的情况下，

　　铰接臂根部的最大形变小于0.05mm，可满足常规分拣、装配作业的精度要求，不会因为结构形变导致末端定位偏差超差。在实际装配过程中，基座端面与机械臂法兰贴合后，通过周向均布的四个螺栓完成锁紧，螺栓预紧力控制在合理区间即可保证连接刚性，无需额外增加定位销即可满足重复定位精度要求，适合原型开发阶段的快速拆装调试。铰接臂上的安装孔位预留了0.1mm的装配间隙，既可以保证销轴转动顺畅，又不会因为间隙过大导致夹持过程中出现旷量，影响夹持精度。整体结构没有复杂的曲面特征，采用常规的铣削加工即可完成所有零件的制作，加工难度低，制作周期短，非常适合用于末端执行器的原理验证、教学演示以及小批量定制化产线的快速搭建。在实际应用场景中，这类原型安装架也可根据具体作业需求进行针对性修改，比如在铰接臂上增加传感器安装位，用于夹持力检测、物料到位检测等功能拓展，或是在基座位置增加快换接口，实现不同末端执行器的快速切换，满足多品种小批量生产场景下的柔性作业需求。
