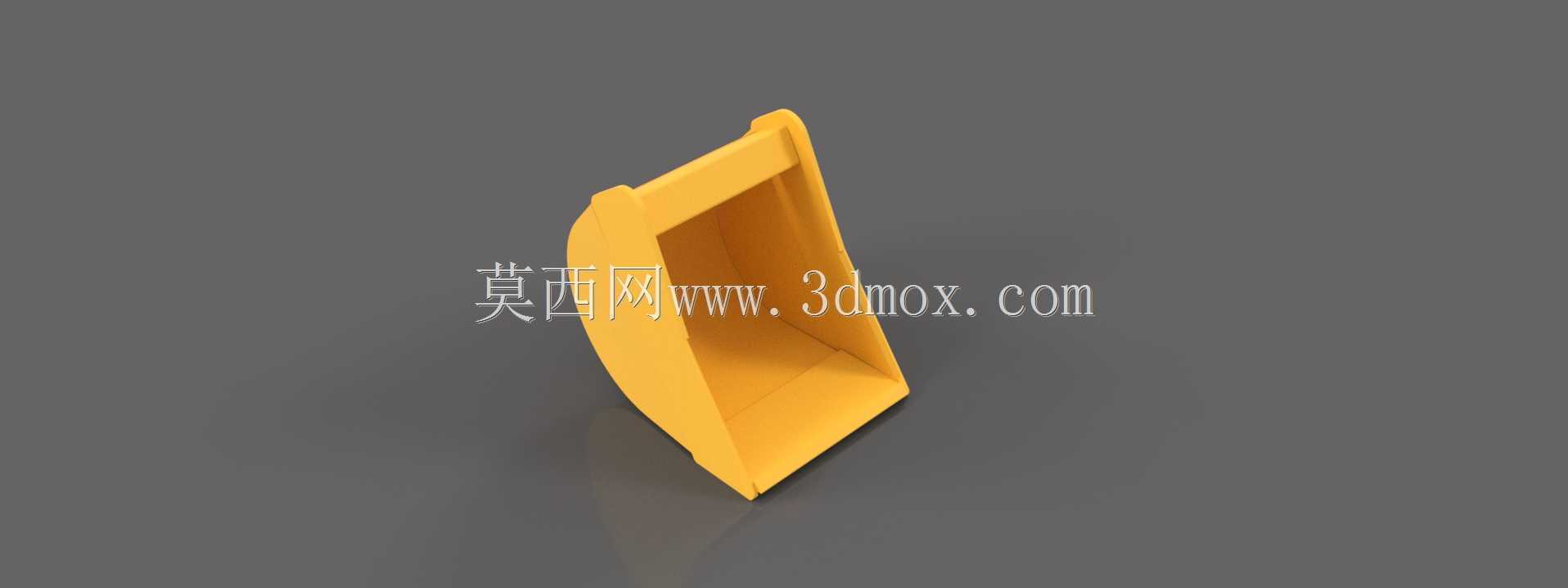

十六寸窄幅挖掘机挖斗工装结构

　　窄幅挖斗属于小型挖掘机前端作业属具中使用频率较高的一类，主要面向管沟开挖、墙边贴合作业、狭小场地修整以及管线敷设等对开挖宽度有明确限制的工况。十六英寸的斗口宽度折算后约为四百毫米，这一尺寸在小型挖机配套属具里处于窄斗区间，既能够控制单次切土宽度，避免超挖，又能保留足够的斗容来维持作业效率。与普通宽斗相比，窄斗的侧向轮廓更修长，切入土体时单位刃口长度上的切削力更集中，在硬质土、夹杂碎石的回填土或者轻度冻土层中作业时，斗齿区域更容易形成有效楔入。

　　从现场使用逻辑来看，这类挖斗常被用于市政管网施工。给水、排水、电缆和通信管线沟槽往往要求槽底宽度受控，若使用宽斗开挖，不仅增加回填量，还可能破坏沟槽两侧原状土。窄斗沿管线走向逐段切削，槽壁整齐，后续铺管和回填工作量明显降低。在建筑基础周边作业时，窄斗也适合靠近墙体、桩位或已硬化路面进行清理，其较窄的外形能够减少对相邻结构的干涉。园林施工中，则可用于树穴开挖、狭窄绿化带翻土和路沿石内侧整理。

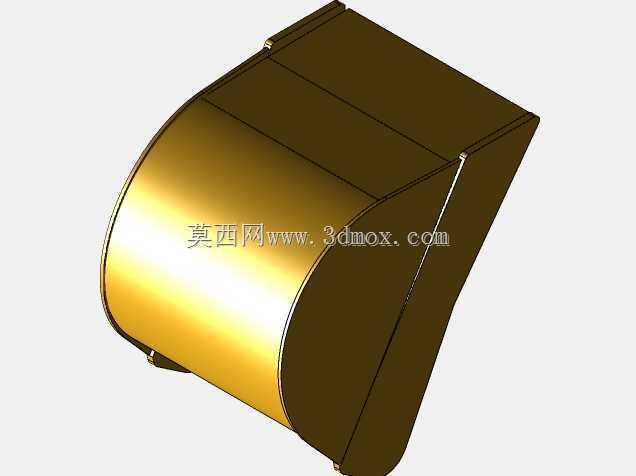

　　结构设计上，挖斗主体采用斗底板、两侧墙板、后背加强板和上口连接区域共同构成承力壳体。斗底沿物料流动方向呈弧形过渡，使土体在切入后能够顺着内壁向后抬升并聚拢，降低卸料时的残留。侧板外侧在靠近斗底和刃口的位置通常需要重点考虑磨损，因为窄斗在沟槽内作业时，侧壁会反复与槽壁摩擦，若侧板刚度不足，长期使用后容易出现外扩或局部减薄。后背区域承受挖掘时来自斗杆和摇杆的集中载荷，板厚与过渡圆角需要匹配主机吨位，避免在高阻力切入时产生焊缝撕裂。

　　斗口部分是直接参与切削的区域。刃口沿宽度方向布置，前端可配合斗齿或采用连续切削边形式。斗齿的作用在于破坏土体密实结构，使切削阻力分块释放；对于松软土或整形作业，平整刃口则能获得更干净的槽底。窄斗宽度较小，齿间距不宜照搬宽斗方案，需要保证每个齿位都能覆盖有效切削带，防止中间留下土脊。侧板前缘也应形成适当切入角，使斗体进入土层时两侧同时切开，减少侧壁挤压带来的额外阻力。

　　安装边界方面，该类属具通过上部铰接孔与斗杆前端连接，后部通过连杆机构与摇杆连接，销轴中心距、耳板间距和销轴直径必须与对应小型挖掘机的连杆几何相匹配。建模时需要重点核对斗杆收斗、伸斗的全行程空间，尤其在举升和翻转状态下，挖斗后背、侧板与斗杆、连杆、油缸管路之间不能发生碰撞。窄斗虽然横向宽度小，但斗体深度方向仍需保证卸料角，当斗杆处于收拢位置时，物料应能依靠自重顺利滑出，不能因内腔过深或后背角度不足而粘斗。

　　外形尺寸的控制不仅是斗口宽度，还包括斗底弧线半径、侧板张开趋势、斗齿尖端到上铰接点的包络范围。若斗尖伸出过长，虽然挖掘距离增加，但会放大销轴处载荷，并可能使小型挖机在硬土作业时出现稳定性下降。若斗体过短，则容量不足，频繁满斗和卸料又会降低循环效率。十六英寸级别窄斗的设计通常在可控开挖宽度与合理斗容之间取平衡，使单次取土量适合管沟作业，而不是追求大装载量。

　　三维结构处理时，内腔曲面应尽量保持连续，侧板与斗底交接处采用圆滑过渡，既有利于物料流动，也能降低应力集中。焊接结构需要在耳板、后背和侧板交汇区域留出清晰的焊道空间，避免板件交错后无法形成有效焊缝。刃口和斗齿座属于易损部位，在模型中应作为可更换区域考虑，便于后期维护。对于选型人员而言，判断这类挖斗是否适用，不能只看斗宽，还要结合主机吨位、销轴连接尺寸、作业介质、沟槽深度以及现场是否需要破碎或整平，才能使前端属具在切削能力、结构强度和作业精度之间达到稳定匹配。
