月球表层采样挖掘滚筒结构设计

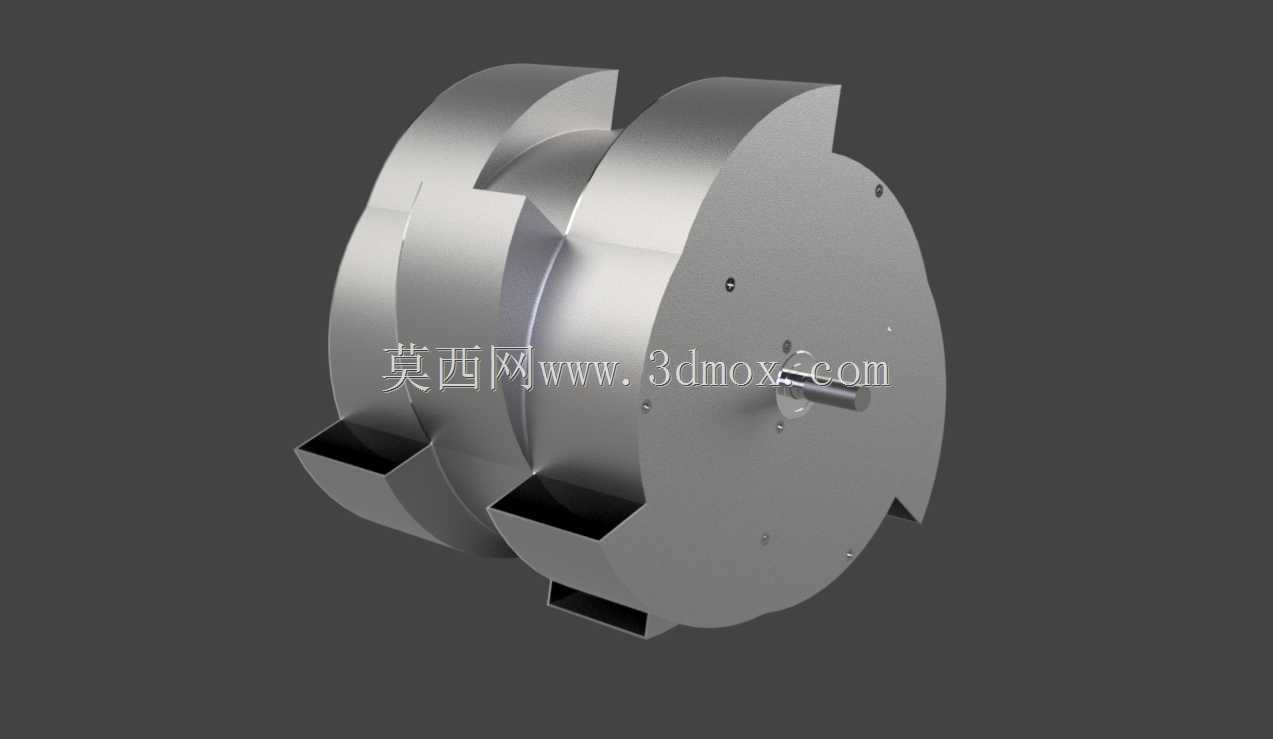

　　这款挖掘滚筒面向地外天体表层采样作业场景设计，核心适配月面无人探测任务的表层月壤、松散岩屑采集需求，可搭载在月面移动探测平台前端，替代传统挖斗式采样结构，在低重力、高真空的月面环境下完成连续采样作业，相比单次开合式采样机构，滚筒结构可实现行进间连续取料，大幅提升单次探测路径上的采样覆盖范围，减少探测车的停驻调整频次，适配月面有限的能源供给与通讯窗口约束。

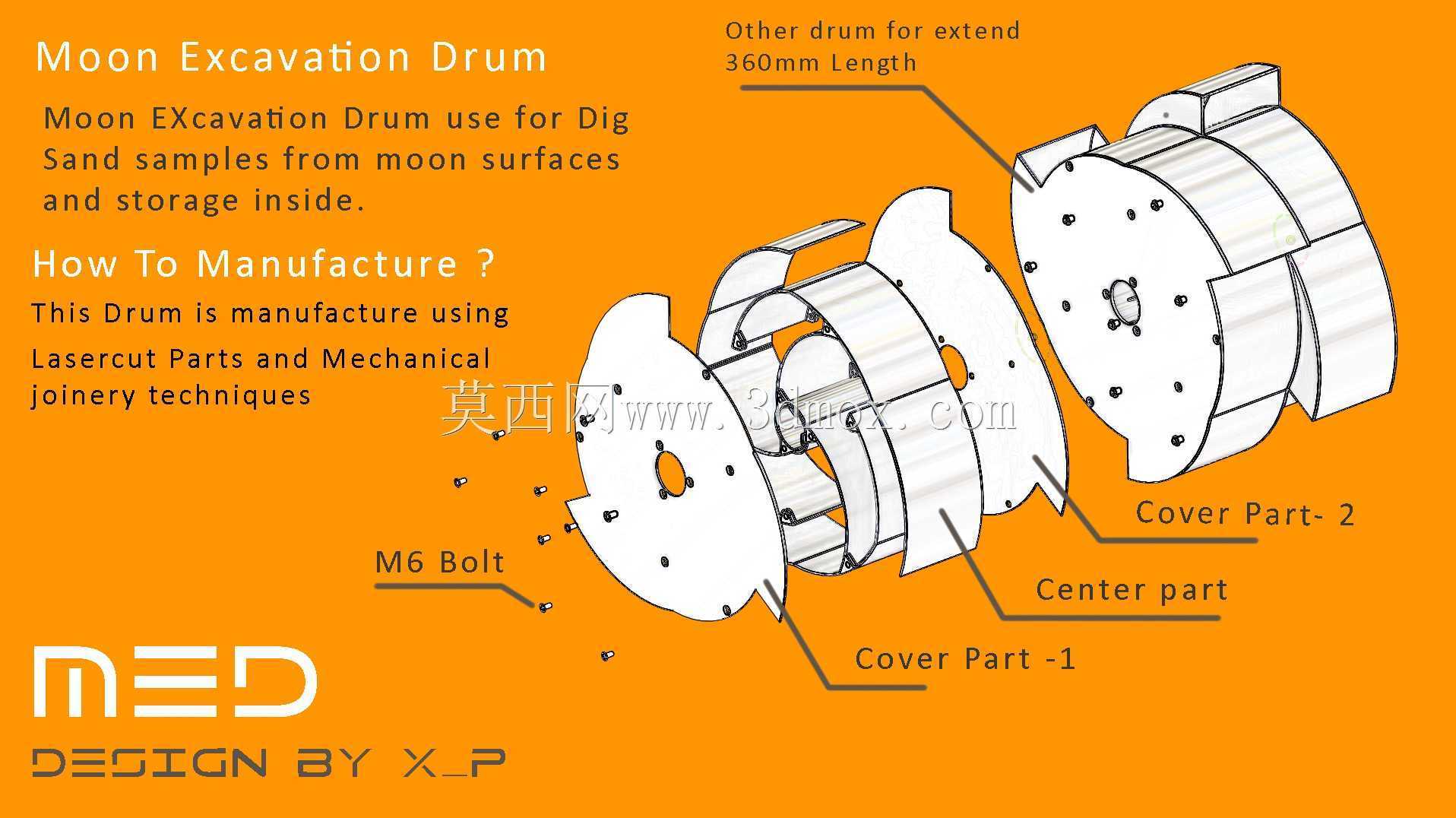

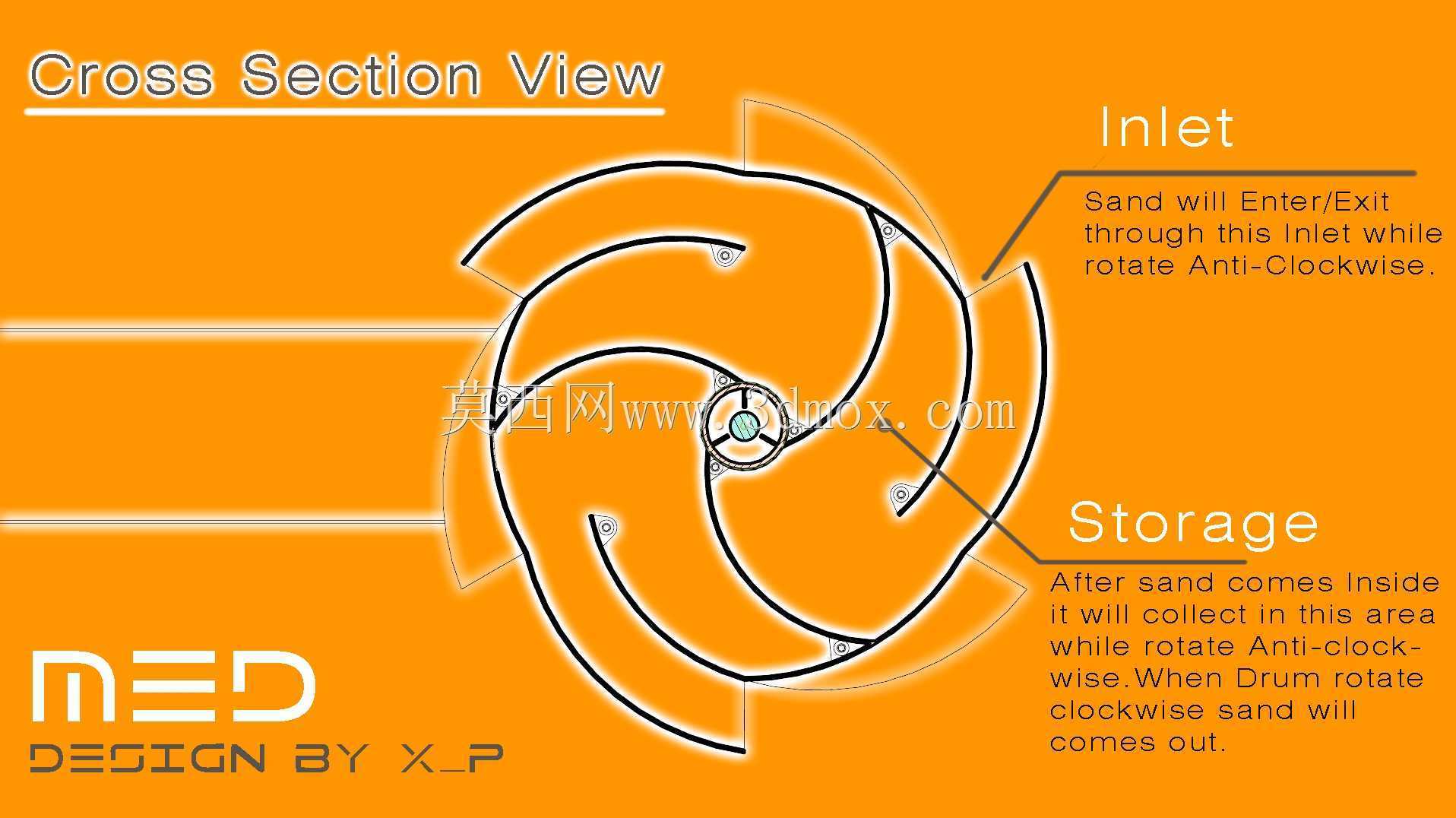

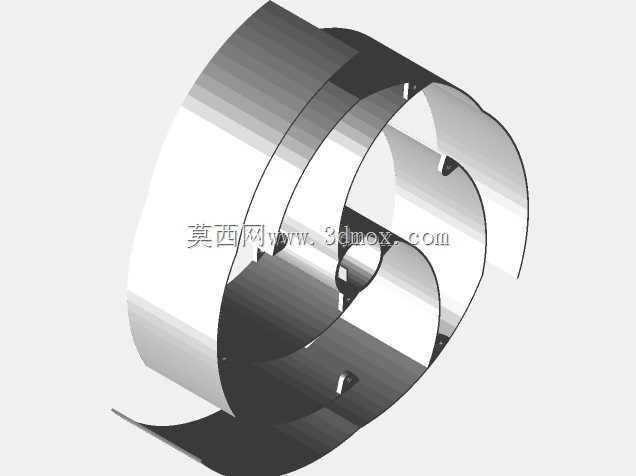

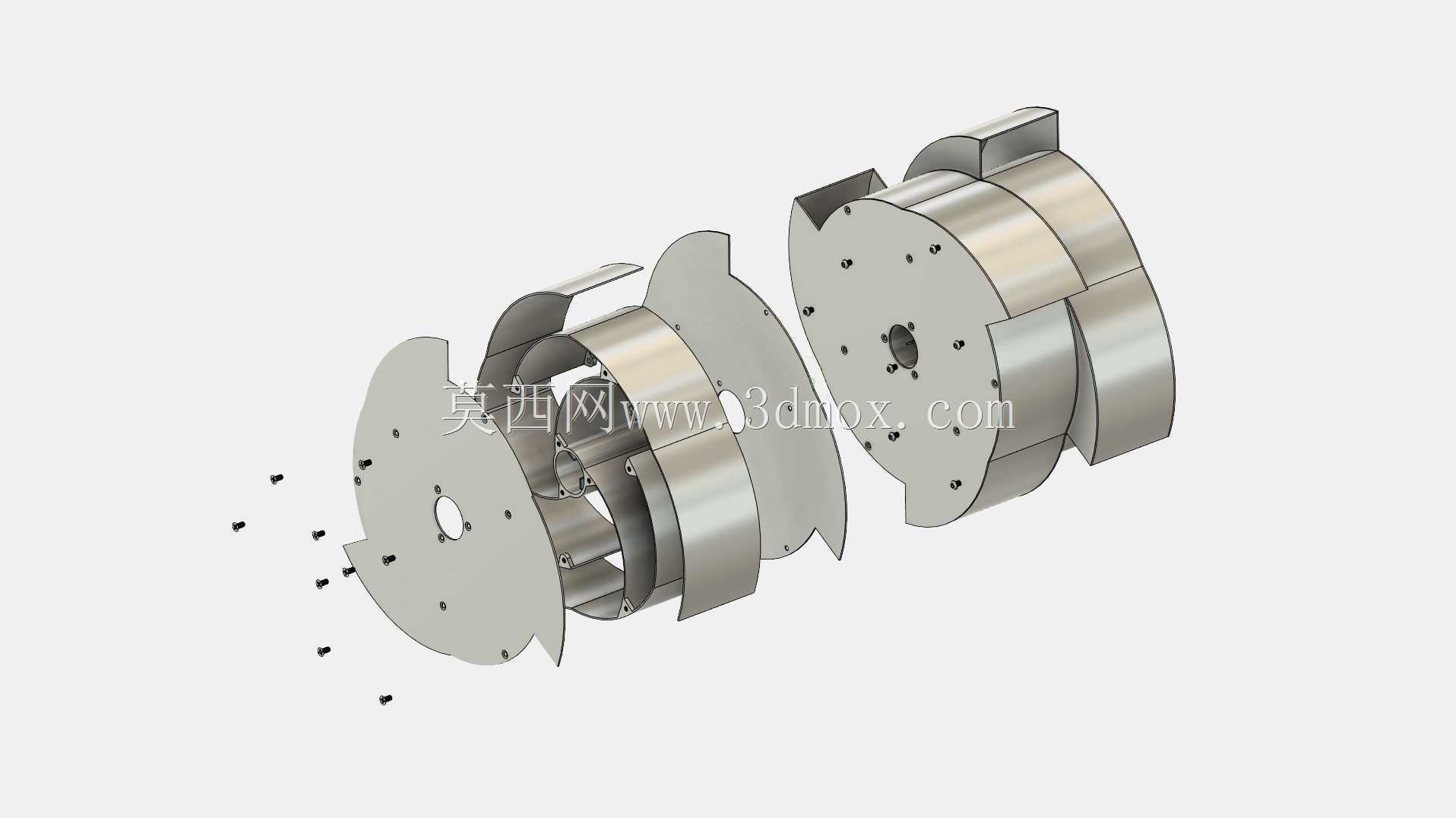

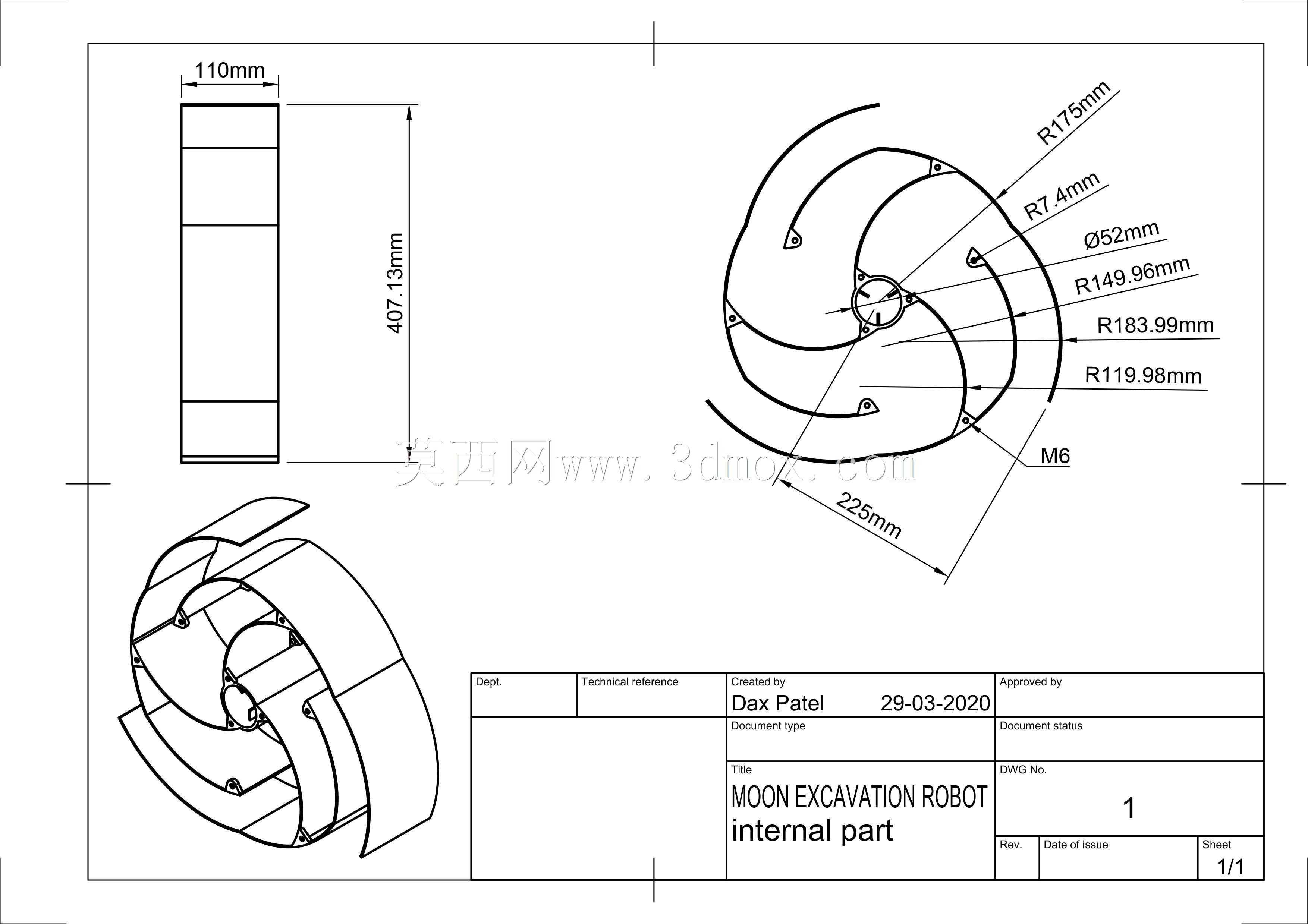

　　从功能实现逻辑来看，滚筒采用中空储料结构，作业过程中随着滚筒转动，表层松散月壤会被滚筒边缘的切削结构带入筒体内部，内置的导流结构可将采集到的样品引导至筒体中部储料腔，避免行进过程中样品从筒体边缘洒落，储料腔的有效填充容积经过匹配计算，可满足单次作业周期内的样品携带量要求，无需中途卸料即可完成预设采样点的样品收集。滚筒的整体结构采用分体式设计，分为两个端盖部件与中间主体段，各段之间通过沿圆周均布的M6规格螺栓实现紧固连接，这种拆分结构一方面降低了单一部件的加工成型难度，另一方面也便于后期对筒体内部的导流结构、切削刃口进行维护调整，若需要拓展单次采样的储料容积，还可在两个端盖之间加装同规格的延长段，延长段长度为360mm，加装后无需改动端盖的安装接口即可直接适配原有安装轴系，拓展性较强。

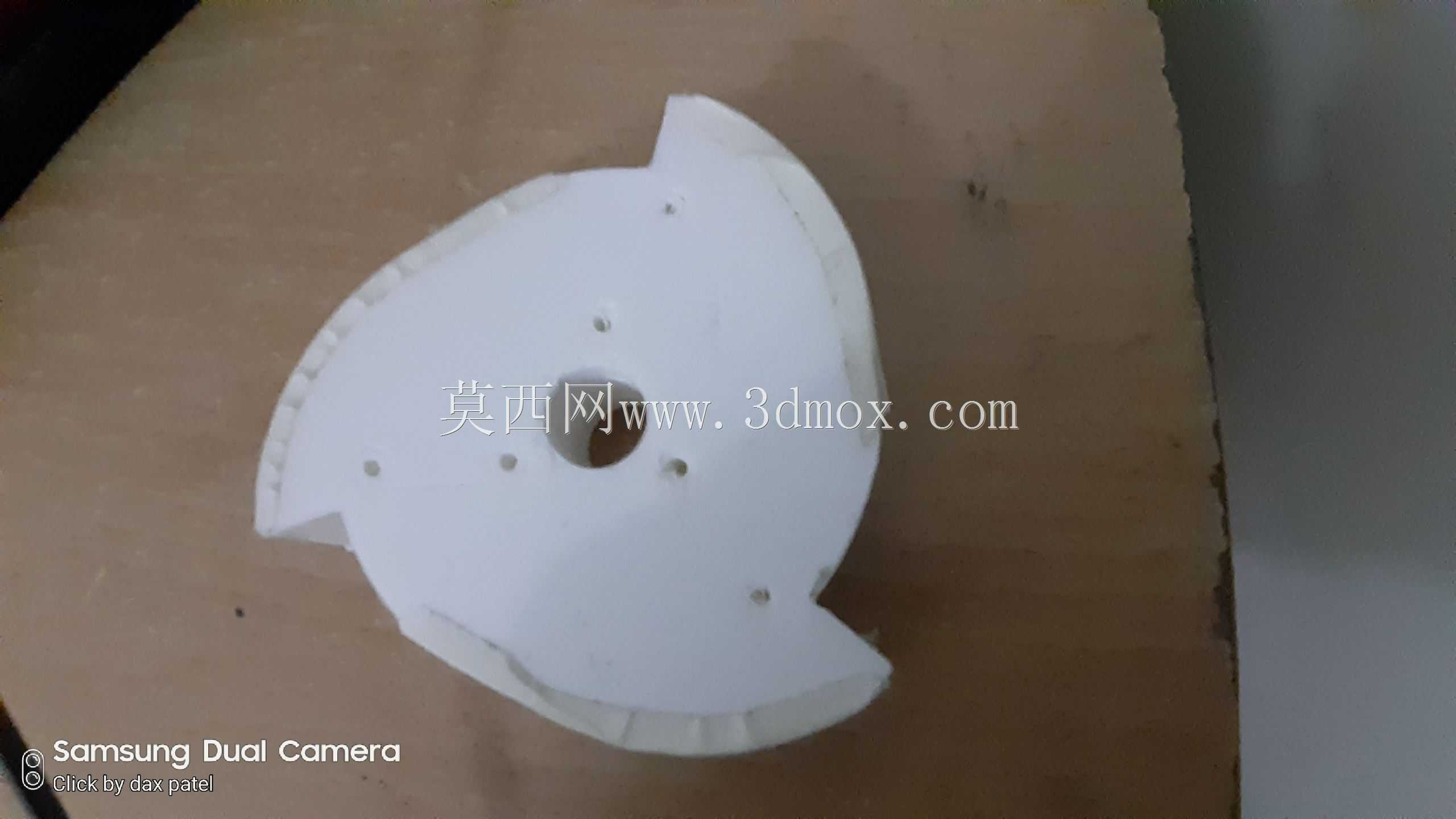

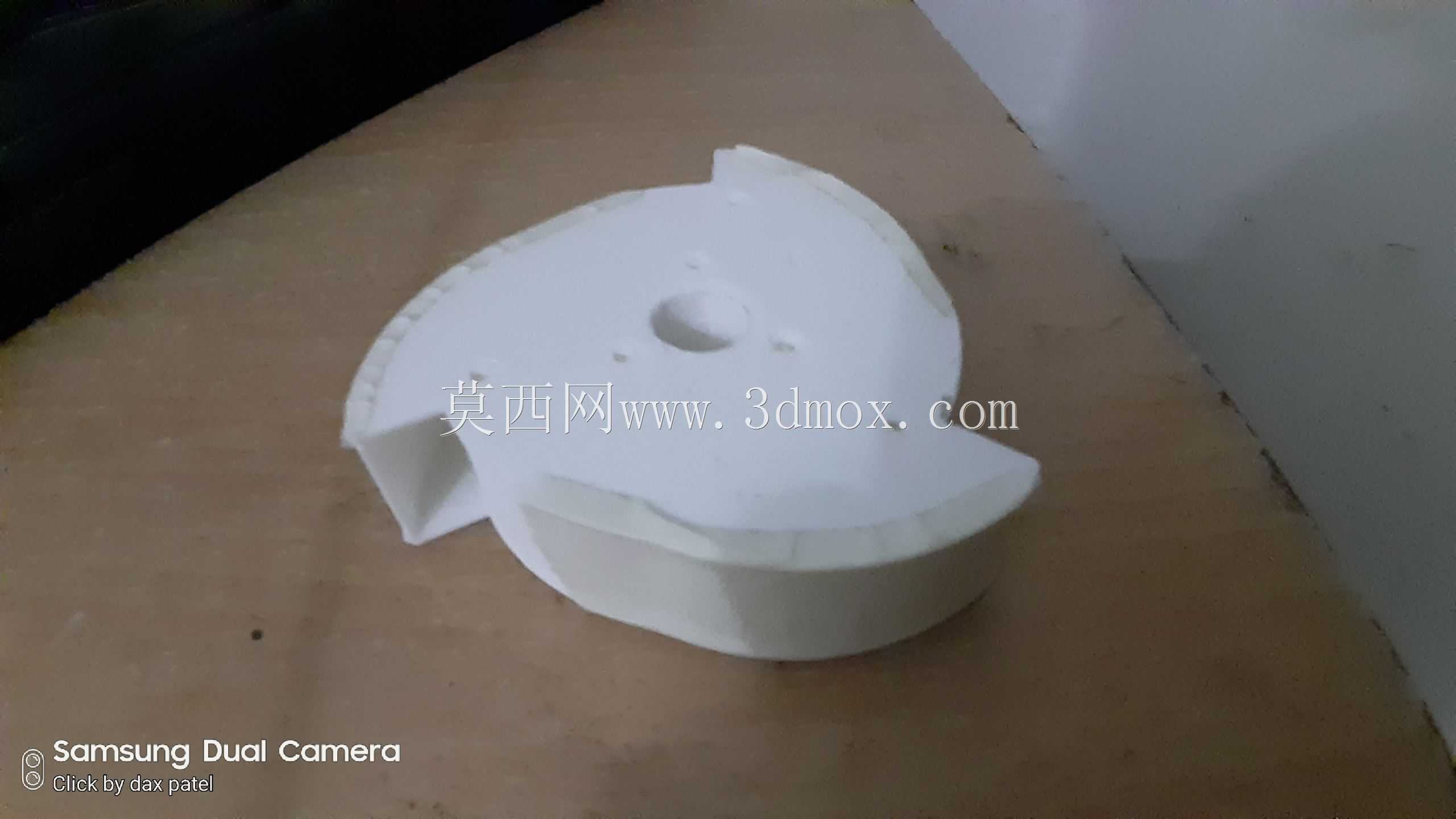

　　在结构设计的工艺适配层面，筒体所有结构件均采用1.5mm厚度的不锈钢板材加工，所有成型环节依托激光切割完成板材落料，再通过折弯、焊接工艺完成各部件的成型，没有复杂的曲面机加工工序，加工门槛较低，便于在地面验证阶段快速迭代样件，同时这种薄壁板材结构也能有效控制滚筒整体自重，整机滚筒重量控制在3.25kg，不会给探测平台的负载能力带来过大压力。设计阶段同步考虑了地面验证环节的样件制作需求，所有结构尺寸均按照1:12的比例预留了3D打印验证的缩放基准，打印验证时无需对结构壁厚、连接孔位做额外调整，等比例缩放后即可完成打印装配，可快速验证滚筒转动过程中的物料导流效果、部件之间的装配干涉问题，缩短地面验证的周期。

　　从安装边界来看，滚筒的动力输入端采用标准法兰接口，可直接匹配常规探测平台的旋转驱动输出轴，安装时无需额外设计转接法兰，滚筒的整体径向尺寸控制在月面作业的安全边界内，作业过程中滚筒最低点距离探测平台底盘的预留间隙满足月面起伏地形的通过要求，不会因为滚筒突出尺寸过大导致行进过程中磕碰月面凸起岩石。滚筒的切削刃口采用与筒体一体化的板材折弯成型结构，没有额外镶嵌硬质合金刀头，针对月壤松散、无硬质固结岩层的表层作业场景，这种刃口强度完全可以满足切削需求，同时也避免了额外镶嵌刀头带来的连接松动风险，适配月面环境下无法现场维护的作业特点。筒体端盖上的连接孔位采用沿圆周均布设计，螺栓拧紧后可保证各段筒体的同轴度，转动过程中不会出现偏心振动问题，降低驱动电机的负载波动，提升长时间作业的可靠性。
