在重载传动系统的布局设计中,斜齿轮的应用场景覆盖了从工业减速箱、电力设备传动单元到精密机床进给机构的多个核心环节,和直齿圆柱齿轮相比,斜齿的啮合特性决定了它在中高速、重载工况下的独特优势——轮齿进入啮合的过程是渐进式的,从齿端的点接触逐步扩展到全齿面接触,退出啮合时也是逐步脱离,不会出现直齿轮传动中整齿突然啮入啮出带来的冲击、振动与噪音问题,这一特性让它在对传动平稳性有要求的电力设备传动链路中,成为核心传动部件的首选。

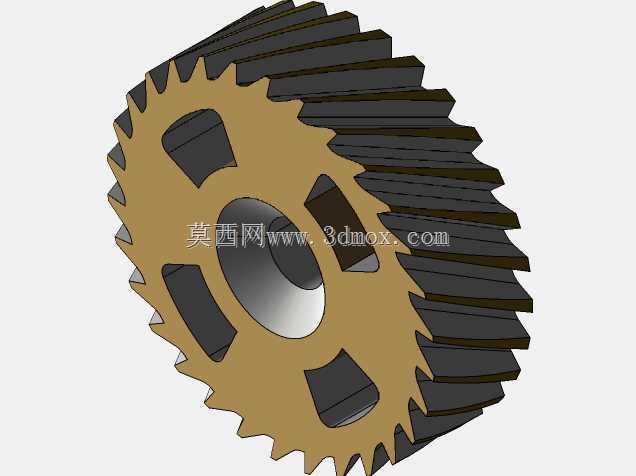

从结构设计逻辑来看,这款斜齿轮采用了腹板减重式结构,轮缘部分保留足够的厚度来保证轮齿的抗弯强度,避免重载下齿根出现弯曲疲劳断裂,中间腹板区域开设均匀分布的减重孔,在不影响整体结构刚性的前提下,有效降低了零件自身的转动惯量,对于启停频繁的传动系统来说,更低的转动惯量意味着更小的启动冲击载荷,能够有效降低轴系与配套轴承的负载。轮毂部分的内孔为光滑圆柱安装面,设计时需要和配套的传动轴采用过渡配合加键连接的方式,保证扭矩传递过程中不会出现轴孔相对滑动,轮毂的轴向长度经过匹配计算,既能够提供足够的配合接触面积来分散接触应力,又不会因为过长导致轴系跨距增加,影响支撑刚性。
齿向参数的设计是斜齿轮区别于直齿轮的核心,螺旋角的选取需要结合实际传动场景匹配:螺旋角过小,斜齿轮的传动平稳性优势无法充分发挥,啮合重合度提升有限;螺旋角过大则会导致传动过程中产生过大的轴向分力,对配套的角接触轴承或者圆锥滚子轴承的轴向承载能力提出更高要求,同时也会增加轴系的轴向定位结构复杂度。常规工业传动用斜齿轮的螺旋角多选取在8°到15°区间,这个区间内既能保证足够的啮合重合度,让同时参与啮合的轮齿对数保持在2对以上,有效分摊单齿承受的载荷,提升整体承载能力,又能把轴向分力控制在合理范围内,降低轴承选型与轴系结构设计的难度。
齿形参数设计时,需要重点校核齿根弯曲强度与齿面接触强度,齿根部分采用标准圆角过渡,避免应力集中导致的疲劳裂纹萌生,齿面的修形量需要根据实际工况的载荷、转速进行匹配,抵消传动过程中因为轴系挠曲变形、轴承间隙带来的齿面偏载问题,保证齿面载荷均匀分布,避免出现局部点蚀、胶合的失效形式。安装边界方面,设计时需要预留足够的轴向安装间隙,考虑斜齿轮啮合时的轴向窜动空间,同时齿轮的齿顶圆直径、腹板外圆尺寸需要和箱体内部的预留空间匹配,避免运转过程中出现和箱体内部加强筋、润滑油路的干涉。
在实际装配环节,斜齿轮的轴向定位需要可靠,通常采用轴肩加锁紧挡圈或者圆螺母的方式固定,保证齿轮在承受轴向分力时不会出现轴向窜动,同时需要调整配对齿轮的啮合侧隙,侧隙过小会导致运转过程中齿面润滑不足,出现干摩擦加剧磨损,侧隙过大则会导致传动回程误差增大,影响传动精度,对于正反转频繁的传动系统,侧隙的控制尤为关键。日常运维中,斜齿轮的润滑需要根据线速度选取合适的润滑方式,中低速重载工况采用油浴润滑,高速工况则需要采用喷油润滑,保证齿面啮合区域能够形成稳定的润滑油膜,降低齿面磨损,延长零件使用寿命。

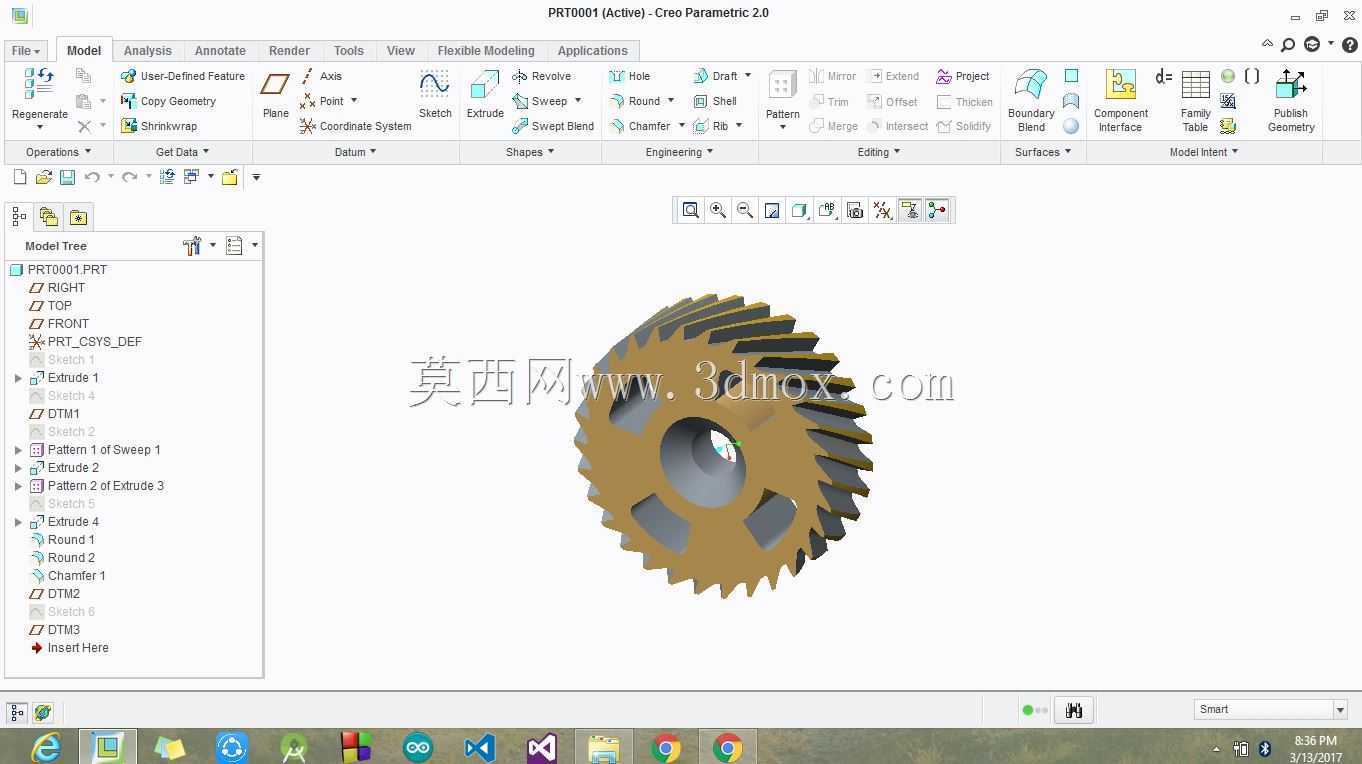

从建模逻辑来看,参数化构建斜齿轮模型时,首先需要确定端面齿形的渐开线参数,通过螺旋线扫描生成轮齿实体,再通过阵列完成全齿结构的构建,之后通过布尔运算合并腹板、轮毂结构,最后对所有过渡圆角、安装孔位进行细化,保证模型的几何特征和实际加工工艺匹配,比如减重孔的边缘需要倒角,去除加工毛刺,轮毂内孔的两端需要加工倒角,方便轴件装配时的导入,所有锐边都需要做倒钝处理,避免装配过程中划伤操作人员或者配套密封件。这类斜齿轮在电力变压器配套的冷却系统传动、调压机构传动链路中,能够稳定传递额定扭矩,在长期连续运转的工况下保持稳定的传动精度,不会因为轮齿磨损导致传动比出现明显波动,保障设备的长期可靠运行。
