带分选箱铝制钻工取样装置结构设计

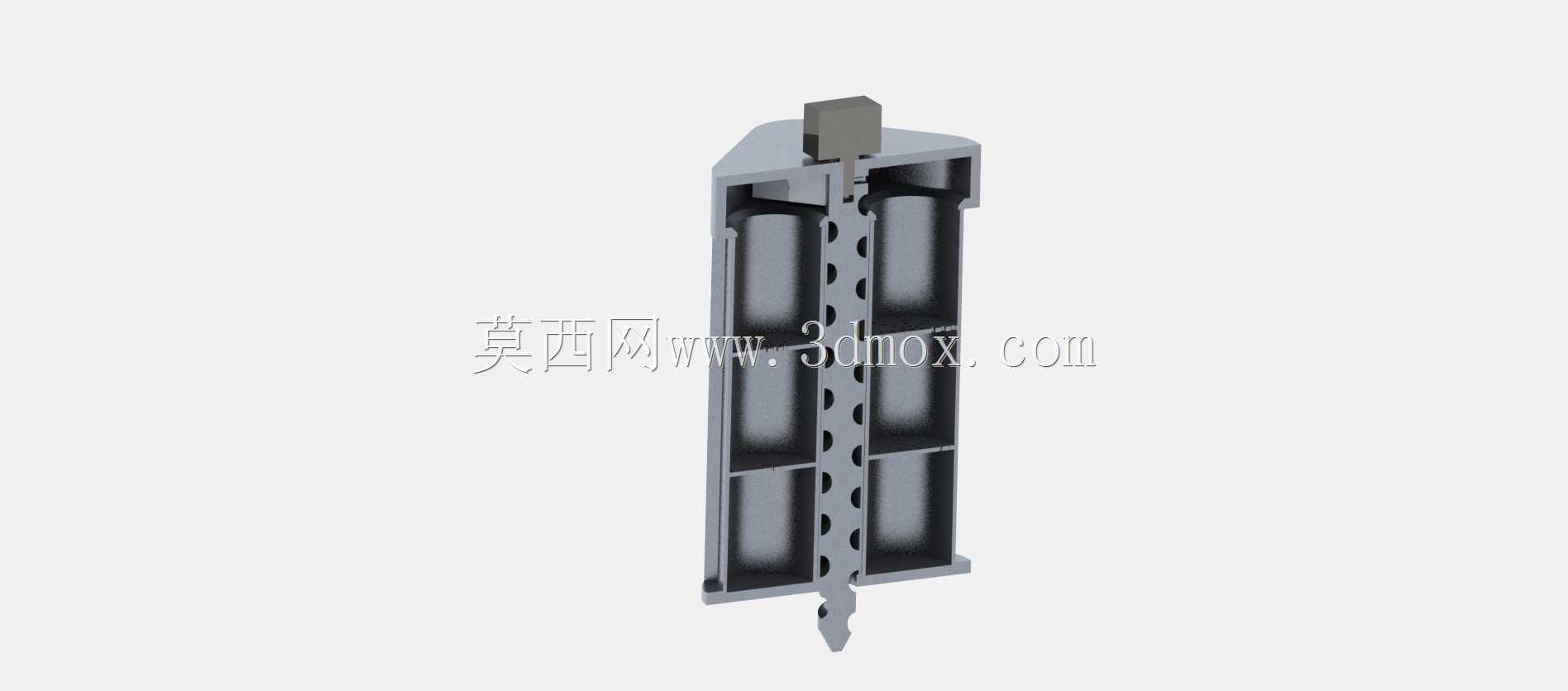

　　在矿山岩土取样、地质勘探物料分级的作业场景里，这类带分选箱的铝制钻工作业单元，主要承担钻进取样后不同粒径岩样的自动分级与重量核验工作，适配野外便携勘探、实验室岩样预处理等多类作业场景，解决了传统取样流程中人工筛分、逐一称重效率低、人为误差大的痛点。从结构设计逻辑来看，整体采用铝合金作为主体壳体材质，一方面是利用铝合金密度低、比强度高的特性，降低整套装置的自重，满足野外作业便携转运的需求，另一方面铝合金的抗锈蚀特性能够适配野外潮湿、多粉尘的作业环境，减少日常维护的工作量。装置核心的分选箱部分设置了多组不同孔径的筛分层，不同孔径对应不同粒径等级的岩石样本，作业过程中钻取获得的岩样物料会随机落入4x3规格的取样格仓内，

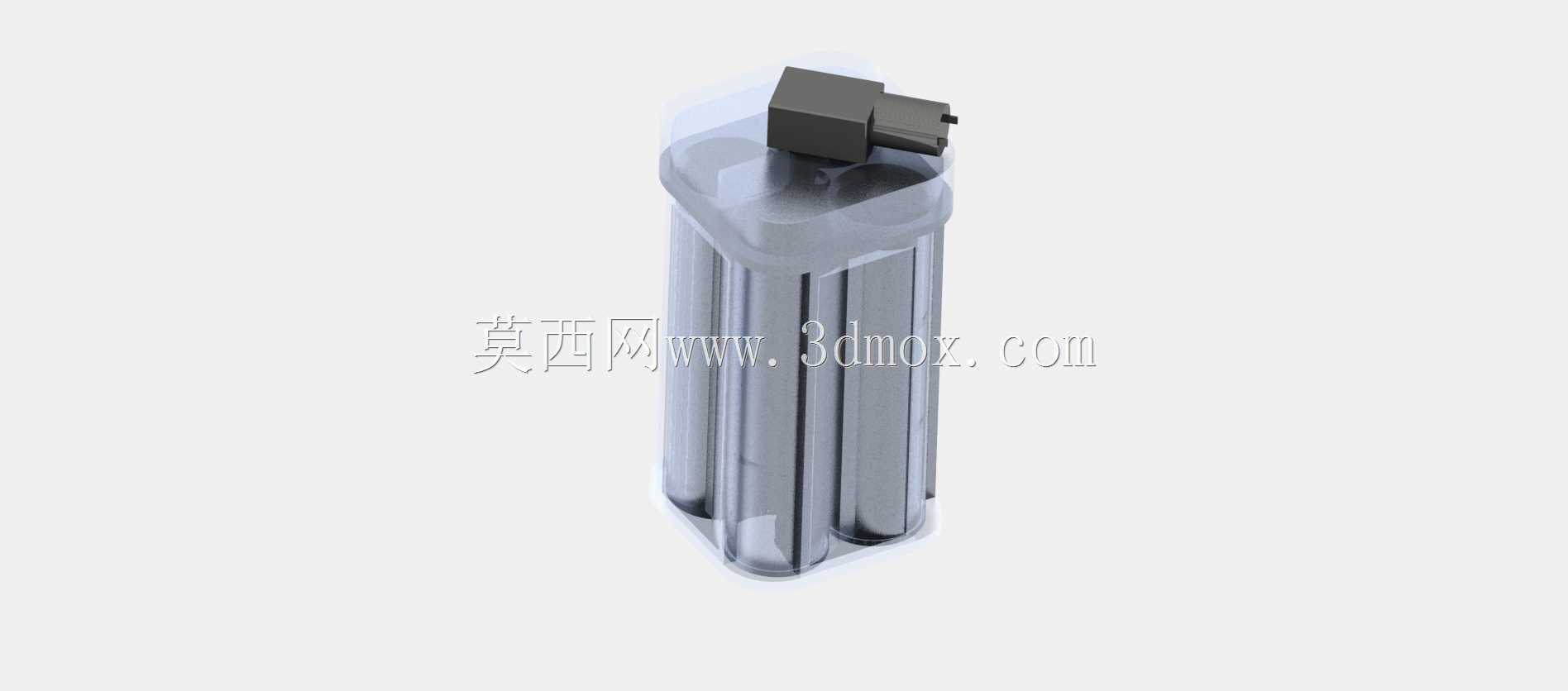

　　每个格仓对应一个粒径区间的样本留存，无需人工二次分拣即可完成样本的粒径分级留存，大幅缩减取样后的预处理流程耗时。重量检测环节的设计没有采用传统的整体称重结构，而是在接地板与取样箱的连接位置布置了4个小力值传感器，四个传感器分置在取样箱底部的四个受力支点位置，通过多点受力采集换算的方式获取每个格仓内样本的实际重量，这种布置方式既避免了单传感器称重容易出现的偏载误差，也不需要额外增加称重台架的结构空间，让整体结构更加紧凑。从外形与安装边界来看，整体采用近似圆柱的舱体结构，端部设置了快拆式的端盖结构，端盖上预留了钻具进给的导向槽，能够直接适配常规小型勘探钻具的进给对接，不需要额外制作转接工装；舱体两侧设置了内嵌式的提手结构，

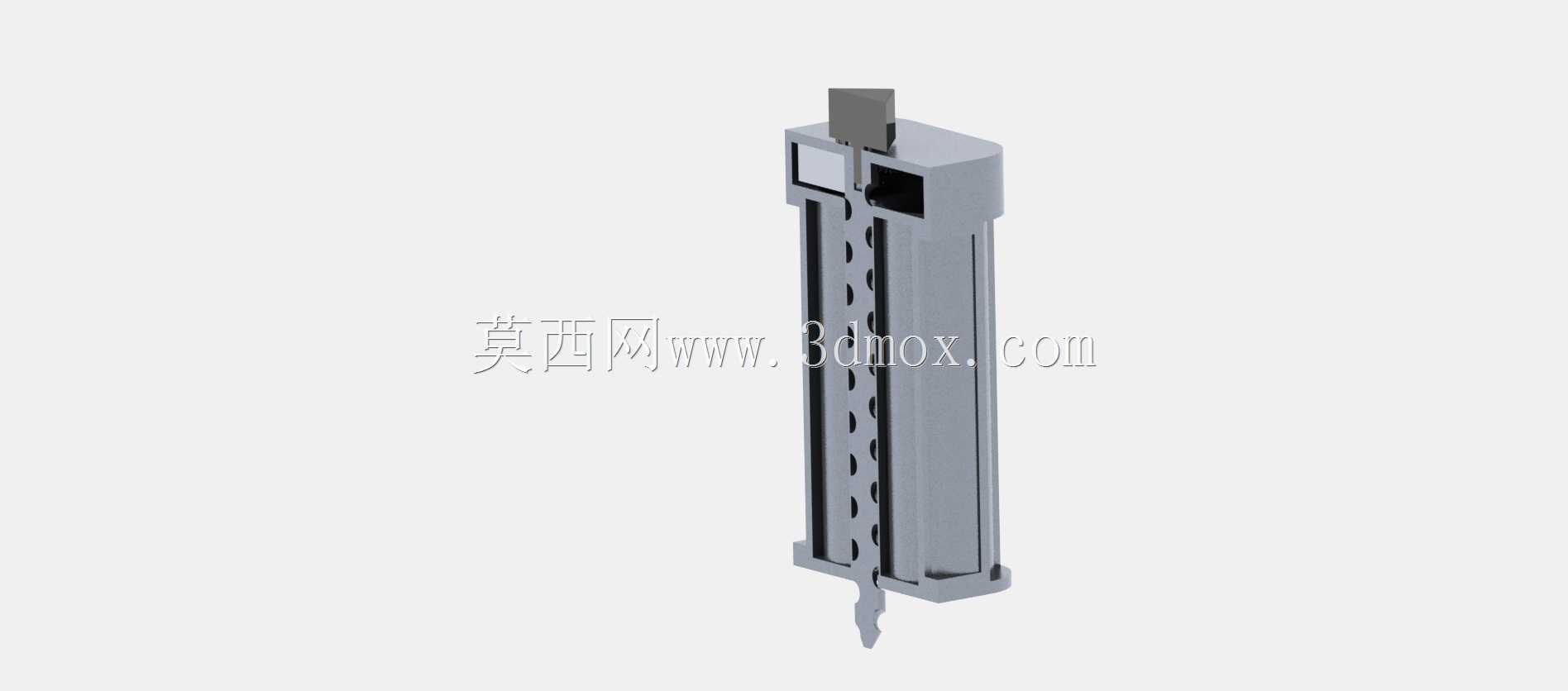

　　提手不突出舱体外轮廓，避免转运过程中出现勾挂，整体外轮廓没有尖锐凸起，能够直接放入常规的勘探设备转运箱内，不需要定制专用的存储容器。结构细节上，分选箱的格仓之间采用圆弧过渡的分隔筋，避免岩样颗粒卡在格仓缝隙内，每次作业完成后只需要打开端盖即可倒出所有留存样本，清理难度低；传感器的走线全部内嵌在舱体壁的走线槽内，外部没有明线，避免野外作业时线缆被岩块刮蹭损坏；接地板采用耐磨的硬质铝合金材质，表面做了防滑滚花处理，作业时放置在地面上不会因为钻具进给的振动出现移位，不需要额外打地栓固定，进一步提升了野外作业的布设效率。这套装置的设计核心是在有限的体积内整合钻进取样、粒径分级、重量核验三个核心功能，去掉了冗余的辅助结构，

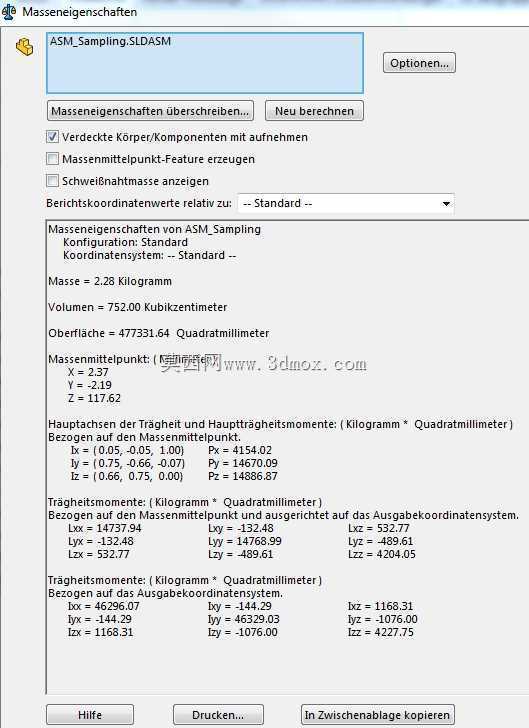

　　所有结构设计都围绕轻量化、易操作、低维护的野外作业需求展开，相比传统的分体式取样、筛分、称重设备，整体重量降低了60%以上，单人即可完成全套设备的搬运与布设，作业准备时间从原来的半小时以上压缩到十分钟以内。在实际建模过程中，需要重点关注分选箱筛孔与格仓的对位精度，确保每个粒径区间的样本能够准确落入对应的格仓内，同时要校核四个力传感器的安装平面度，避免因为安装面倾斜导致的重量检测误差；壳体的壁厚设计需要兼顾强度与重量，在钻具对接的位置做局部加厚处理，避免长期钻进取料过程中出现端部磨损变形；端盖的锁紧结构采用快拆式的卡扣设计，不需要额外工具即可完成开合，卡扣的锁紧力经过校核，能够承受钻具作业过程中的振动，不会出现意外松脱的情况。
