仿推土机结构月壤采样分选装置

　　这套采样分选结构的设计初衷，是针对地外天体表层风化层样本的原位采集与粗分选需求开发，核心参考了推土机前端推铲的集料逻辑，同时整合了旋鼓集料、滚筒筛分的功能模块，解决传统机械臂采样负载上限低、单次作业采集量不足、无法原位完成粒度分选的痛点。从作业场景来看，该结构可适配星表表层松散风化层作业，也可用于地面地质勘探中浅层土壤与砾石的快速分选收集，尤其适合低重力环境下的样本采集作业——低重力环境下松散颗粒的流动性与地面存在差异，推铲式集料结构相比夹取式采样器，能够一次性收拢更大范围的表层物料，不会出现夹取过程中颗粒飘散漏失的问题。

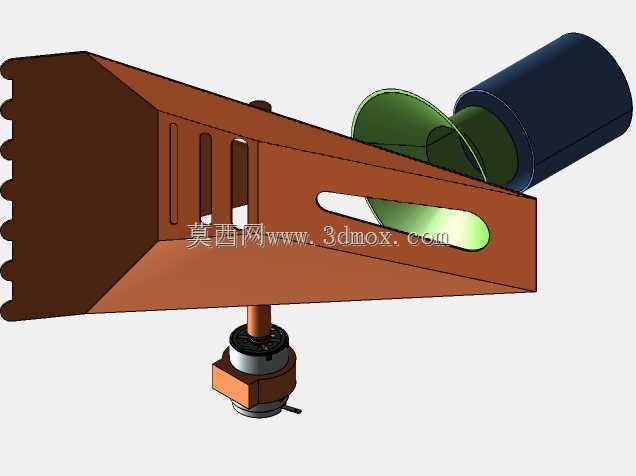

　　功能层面，整套结构分为三个核心作业单元：前端楔形推铲集料单元、中部旋鼓松料单元、后端滚筒储料筛分单元。前端推铲采用大倾角楔形结构，铲刃做了锯齿形开刃处理，推进过程中可以轻松切入表层风化层，铲面开设的三条纵向加强筋既提升了铲体的抗冲击刚度，避免推铲遇到大尺寸砾石时发生形变，也能在集料过程中对物料起到初步导流作用；铲面中部开设的长条形镂空槽，是预分选的第一道结构，推进过程中粒径小于槽宽的细颗粒会直接从槽体漏下，大于槽宽的砾石会被铲面收拢推送至旋鼓位置。中部的旋鼓集料单元采用倾斜布置的喇叭形旋鼓结构，旋鼓表面做了防滑凸棱处理，作业时旋鼓保持定速旋转，一方面可以将推铲收拢的物料持续向后端滚筒输送，另一方面旋鼓旋转过程中会对结块的风化层起到打散作用，避免板结土壤堵塞后续筛分结构；旋鼓的驱动采用直连式动力单元布置，动力单元安装在推铲下方的独立安装座上，安装座设置了减震缓冲胶垫，能够抵消旋鼓旋转过程中产生的径向振动，避免振动传递到搭载平台的机械臂末端，影响搭载平台的姿态稳定性。后端的滚筒单元采用卧式倾斜布置，滚筒内壁设置了螺旋导料筋，进入滚筒的物料会随着滚筒旋转沿着导料筋向滚筒深处移动，移动过程中符合粒径要求的细颗粒会透过滚筒壁的筛孔落入内部储料腔，大尺寸砾石会沿着导料筋从滚筒末端排出，完成原位粗分选的作业流程。

　　设计过程中重点考量了低重力环境下的物料运动特性，推铲的倾角、旋鼓的转速、滚筒的倾斜角度都经过了运动仿真验证：推铲的切入角设置为22度，既保证切入风化层时的阻力最小，也能避免推进过程中物料从铲体上沿溢出；旋鼓的线速度控制在0.3m/s，转速过快会导致物料被旋鼓甩出，转速过慢则会出现集料效率不足、物料堆积在推铲位置的问题；滚筒的倾斜角度设置为8度，配合12r/min的转速，能够保证物料在滚筒内的停留时间达到4-6秒，给筛分作业留出足够的时间，同时不会出现物料在滚筒内卡滞的问题。

　　安装边界方面，整套结构的动力输入接口采用标准法兰连接形式，可直接适配常规星表采样机械臂的末端安装接口，整体结构的重心落在安装法兰的中心轴线上，不会对机械臂的关节负载造成额外的偏心力矩；结构的所有外露棱边都做了圆角钝化处理，避免作业过程中棱边刮蹭到星表探测设备的线缆或传感单元；所有运动部件的间隙都预留了热胀冷缩的补偿量，能够适配地外天体表面大幅温差带来的结构形变，不会出现温差导致的运动卡滞问题。整套结构没有采用复杂的传动结构，动力传递路径短，作业可靠性高，单次推进作业的覆盖宽度可达300mm，单次作业的样本采集量相比传统夹取式采样器提升4倍以上，且能够在采集过程中直接完成粒度分选，不需要后续额外的筛分处理步骤，能够有效提升星表采样作业的效率，降低后续样本处理的流程复杂度。地面应用场景下，该结构也可改装搭载在小型地面勘探机器人上，用于浅层地质勘探中的土壤样本采集与砾石分选，或是用于狭小空间内的松散物料收集作业，结构的模块化设计也支持根据不同的作业粒度要求，更换不同筛孔尺寸的滚筒与不同槽宽的推铲，适配不同的作业需求。
