三出口磨粉机挡板分料装置

　　这套装置面向磨粉生产线末端的粉体分流场景，主要解决一台磨机出料需要向多条后续管路或多个料仓分配物料的问题。在矿石粉碎、石灰石制粉、煤粉制备以及建材粉磨系统中，磨机出口往往不是单一去向，物料可能需要进入提升机、输送管道、包装系统或备用料仓；若采用普通三通管，流向切换困难，磨损后维护也不方便。该结构将上部进料、下部三个出料口集中在一个箱体内，通过挡板动作改变物料通道，使粉粒料按工艺要求进入指定出口，从而减少人工改管、频繁拆装弯头以及物料串仓的问题。

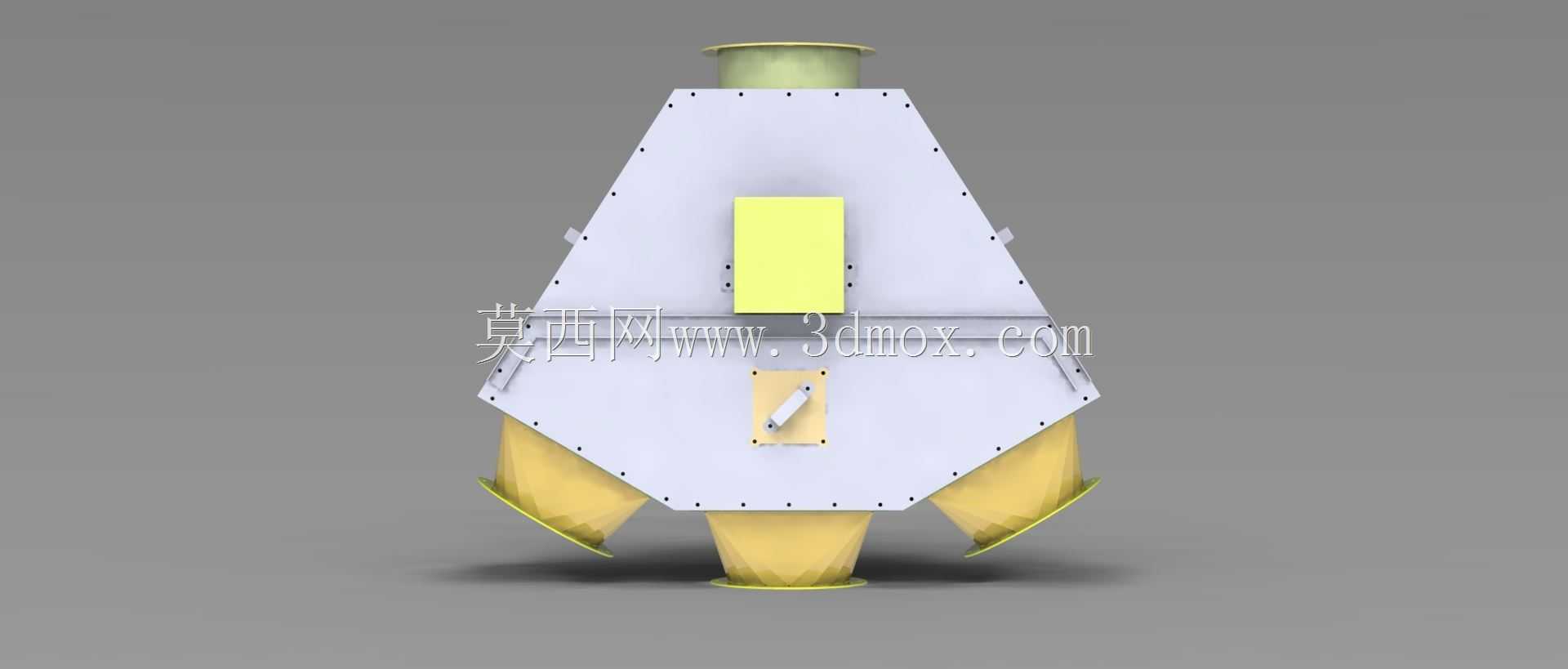

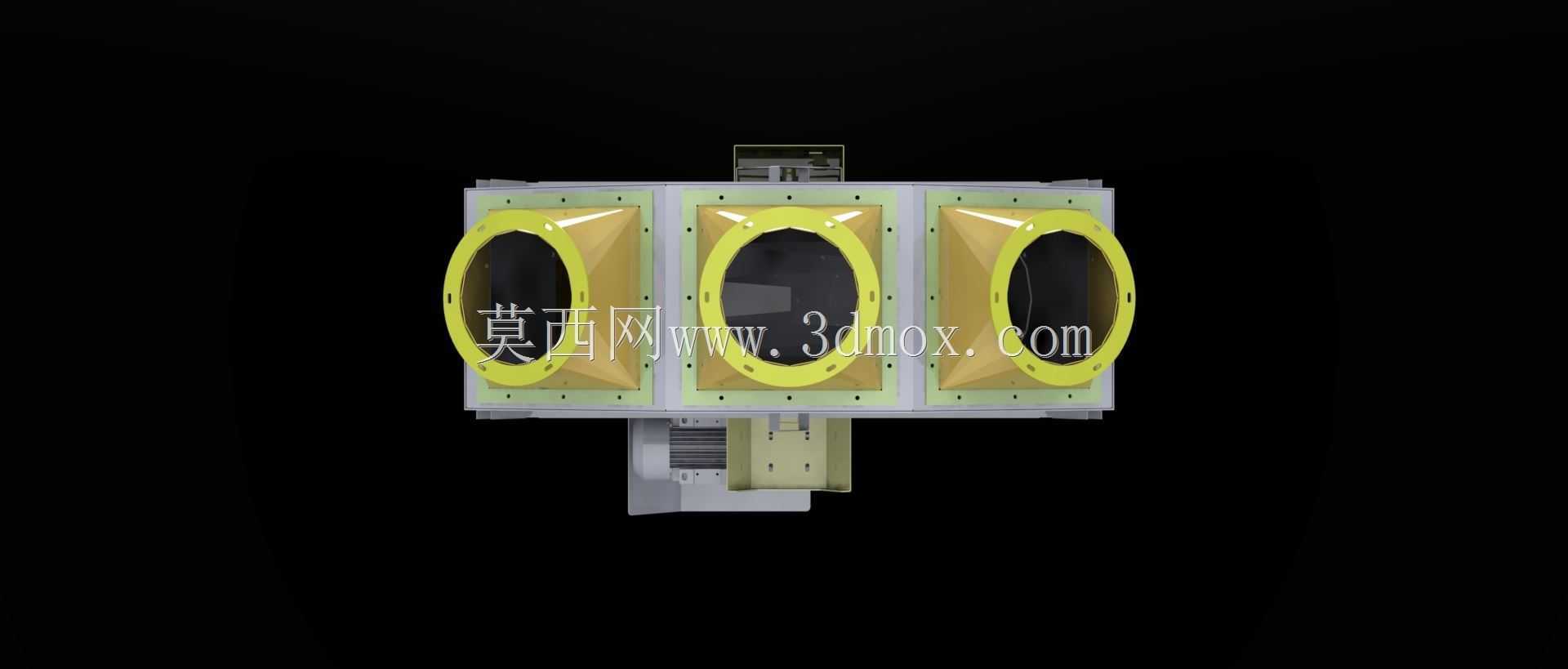

　　从外形上看，设备主体采用近似锥形或多边形集料斗结构，上小下大的腔体有利于物料从顶部接口进入后向下方扩散。顶部设置圆形法兰接口，用于与磨机出料管、风送管道或卸料阀连接；法兰周边预留螺栓孔，安装时可通过垫片压紧，保证含尘气流或粉料不会外逸。下部三个出口均采用带法兰的锥形接管，接口方向根据现场管路布置展开，既可以对接重力溜管，也可以与风送系统、旋转卸料阀或螺旋输送机衔接。锥形出口能够收缩料流，避免粉料在箱体底部堆积，同时便于管道对中和承重。

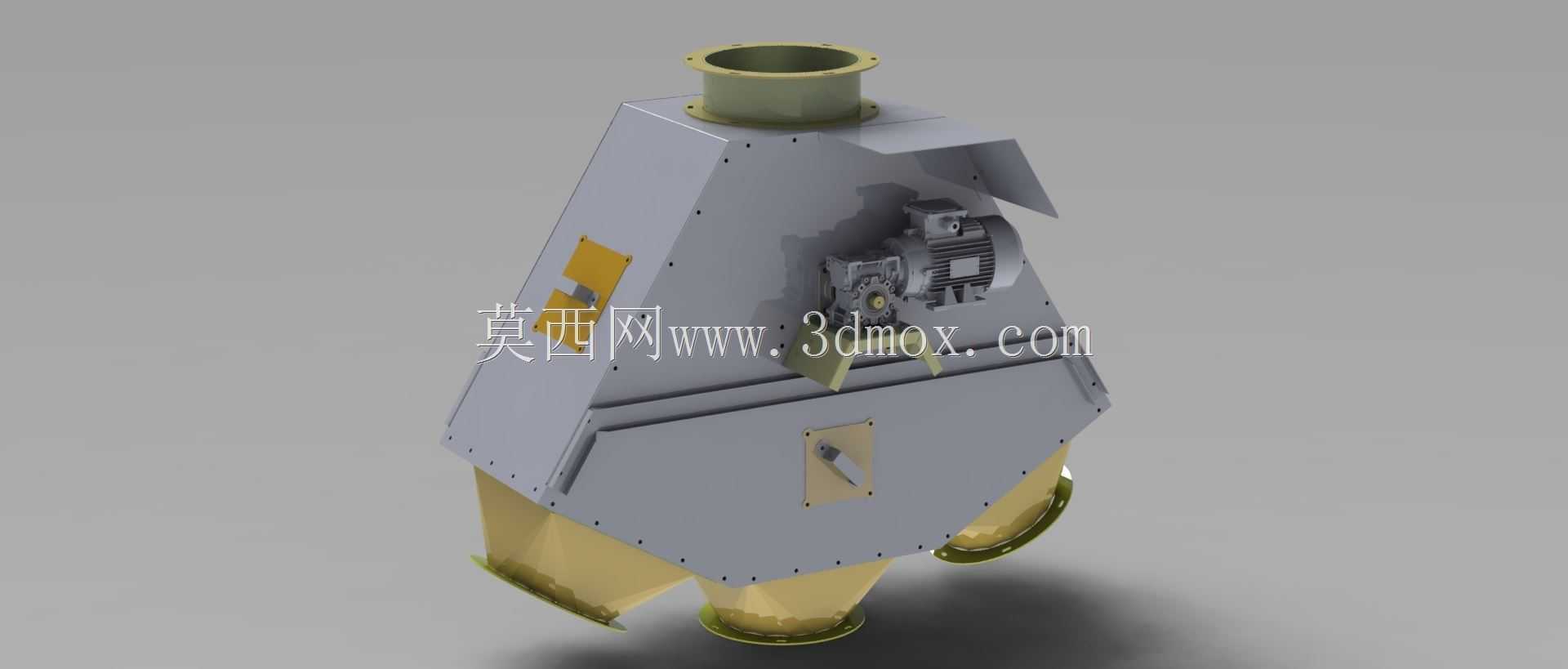

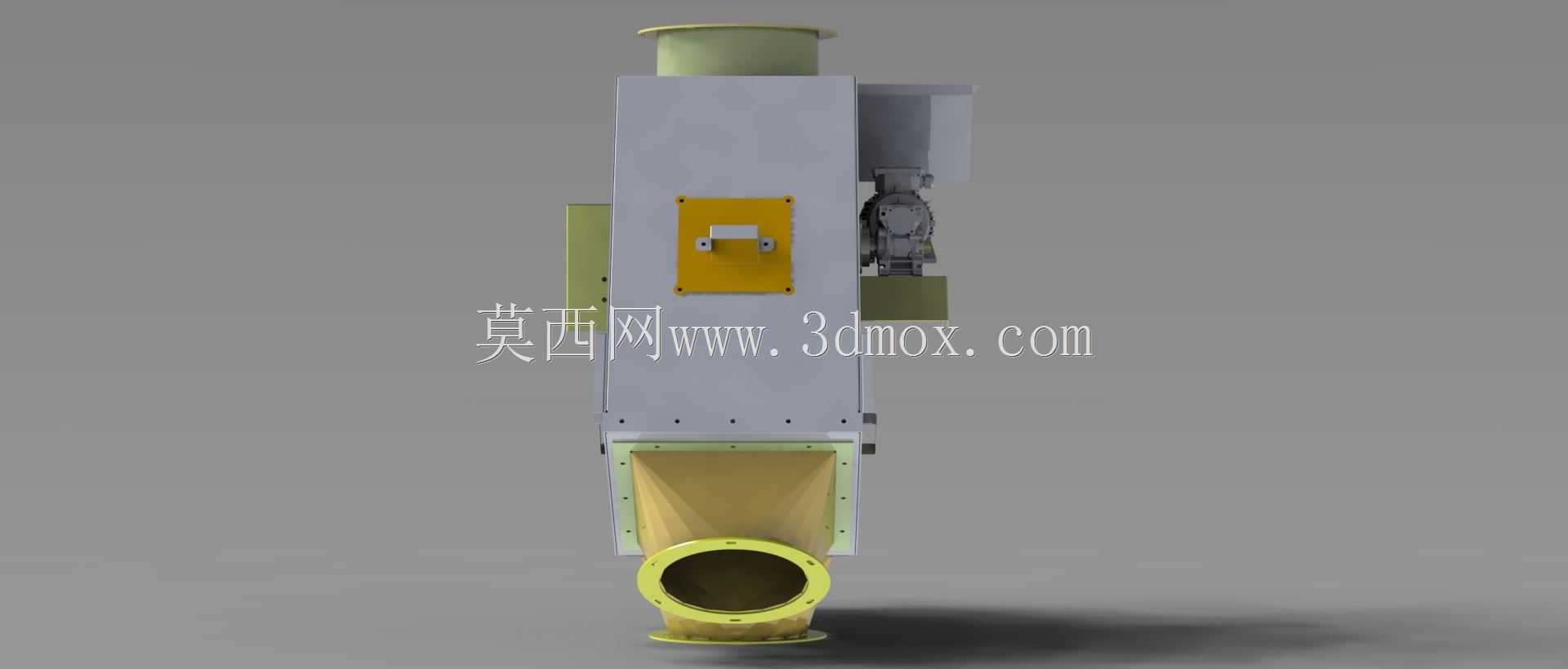

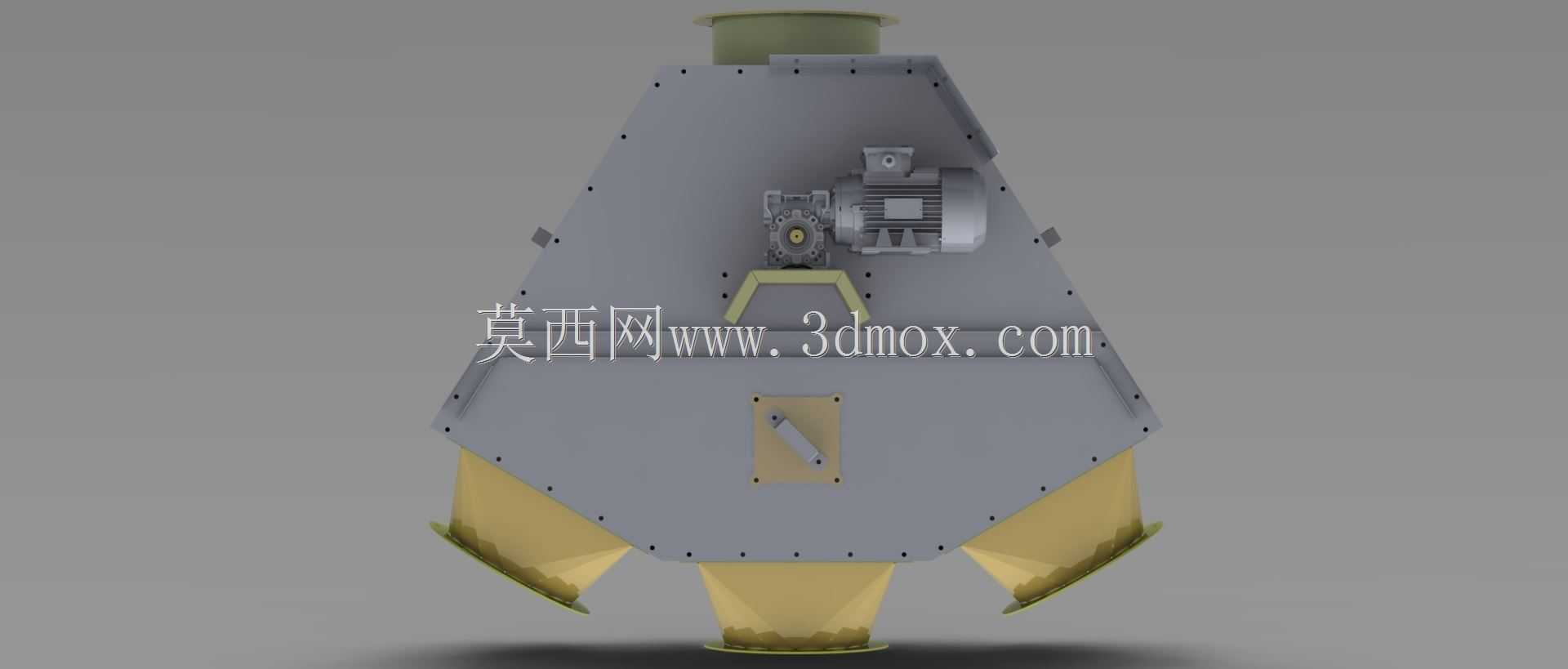

　　挡板机构是装置的核心。箱体内设置可转动或可定位的翻板，翻板位于分流路径交汇处，通过改变角度封闭某一出口或引导物料偏向另一通道。驱动部分安装在箱体侧面，包含电机、减速机构、连杆或转轴组件；动力经减速后带动挡板轴旋转，使翻板在不同工位间切换。侧面还设有检查门或观察盖板，盖板通过螺栓固定在箱体上，内部挡板、密封边和转轴出现磨损时，不必整体拆卸设备，即可打开检修。对于磨蚀性较强的粉料，挡板迎料面可在实际制造中增加耐磨衬板、加厚钢板或可更换耐磨片，以延长关键部位寿命。

　　设计时首先要处理的是物料流动连续性。磨机出料通常带有一定风量和粉尘，粉料在箱体内既受重力作用，也可能受输送气流影响，因此腔体不能形成明显死角。多边形斜壁和下部锥口的组合，可让物料沿壁面滑向出口，减少粉料在焊缝、台阶和水平面上滞留。挡板在关闭状态下应与出口边缘保持贴合，使非工作通道被有效遮挡；在开启状态下又不能伸入主料流过多，否则会造成阻力增大、颗粒冲刷加剧。转轴穿过箱体的位置需要考虑密封，常用填料密封、毡圈或外置轴承座方式，防止细粉进入轴承，也避免检修时润滑油污染物料。

　　安装边界方面，顶部法兰高度决定了设备与上游磨机或溜管的垂直间距，下部三个出口的分布范围则直接影响现场管道走向。由于设备整体呈上置单口、下置多口的分叉形态，布置时需要在下方留出法兰连接空间、螺栓操作空间以及挡板执行机构的侧向维护距离。侧面电机和减速机构不能紧贴平台护栏或梁柱，应保证链轮、连杆或联轴器处可拆装；检查门前方也需预留人员操作位置。若装置安装在高处平台，支架承重应同时考虑设备自重、物料填充重量以及电机启停时的小幅振动，出口管道不宜将额外热膨胀或错位载荷直接强加于箱体法兰。

　　从结构建模角度看，箱体钣金折弯、法兰孔位、锥管过渡、加强筋、检修门和驱动支架都需要完整表达。薄板外壳通过折弯和焊接形成封闭腔体，外部可见的螺栓连线反映了分片装配关系；顶部和底部法兰属于标准连接边界，建模时应保持孔圆均布、端面平整。侧面电机与挡板轴之间的传动关系要交代清楚，尤其是转轴中心线、连杆摆动范围和挡板极限位置，因为这些内容会影响设备在真实工况中是否发生干涉。三个出料口的朝向并非简单复制，角度需结合料流滑移和管道安装空间确定，出口之间的腹板也要保证足够刚度，避免满载或风压作用下产生变形。

　　在实际选型中，这类装置适用于需要按批次、按料仓或按工艺流程切换粉料去向的场合。相比固定三通，它的优势在于流向可控制、接口集中、检修路径明确；相比多台独立阀门，它又把分流腔体和执行机构整合在一起，减少了管道弯头和占地面积。工程应用中需根据物料粒度、磨琢性、温度、输送方式和风量确定挡板厚度、密封形式以及驱动功率。对于含纤维或潮湿粉料，还要关注挡板边缘结拱、粘料问题，必要时加大内壁倾角并减少内部突出件。整体结构强调的是可靠分流、耐磨维护和安装边界清晰，能够作为粉磨系统中出料分配环节的专用设备进行详细设计与校核。
