五叶片阿基米德结构风能转换装置

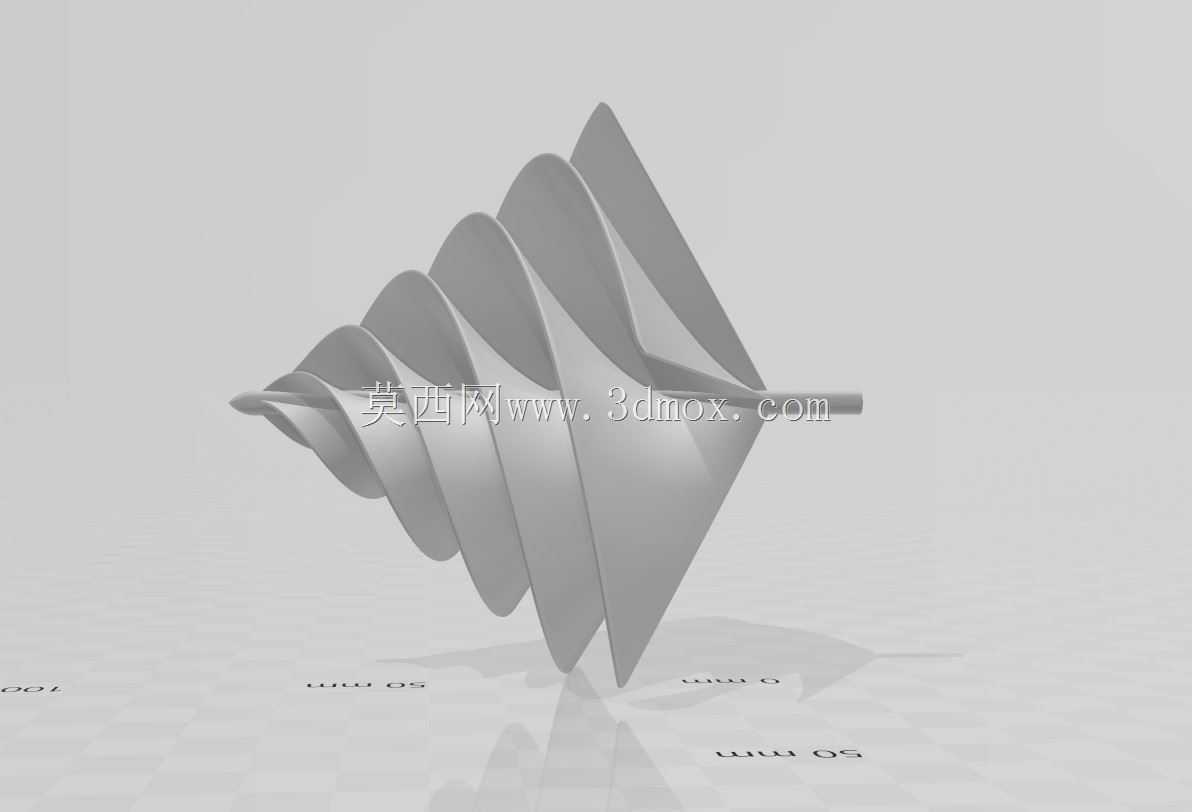

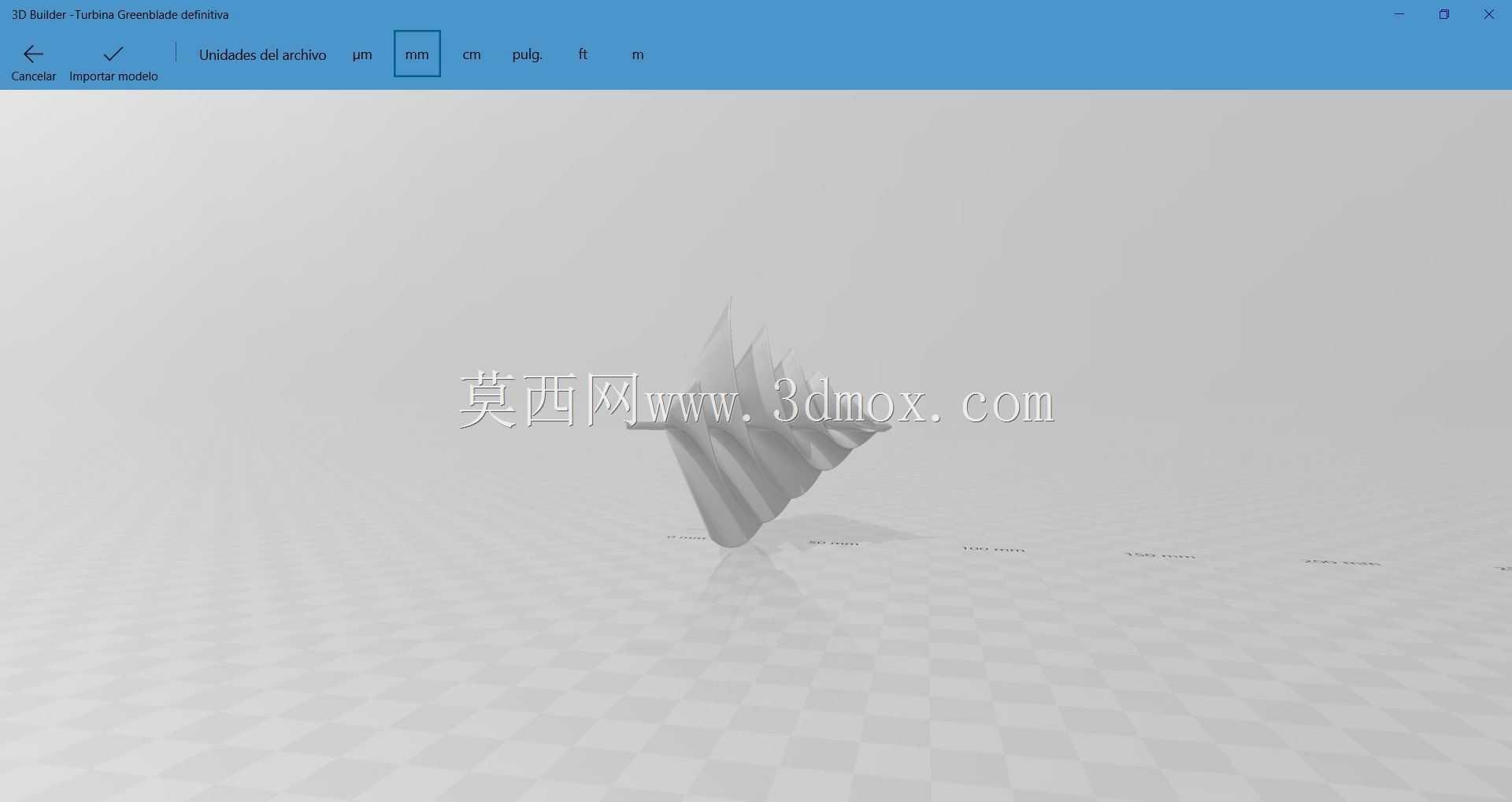

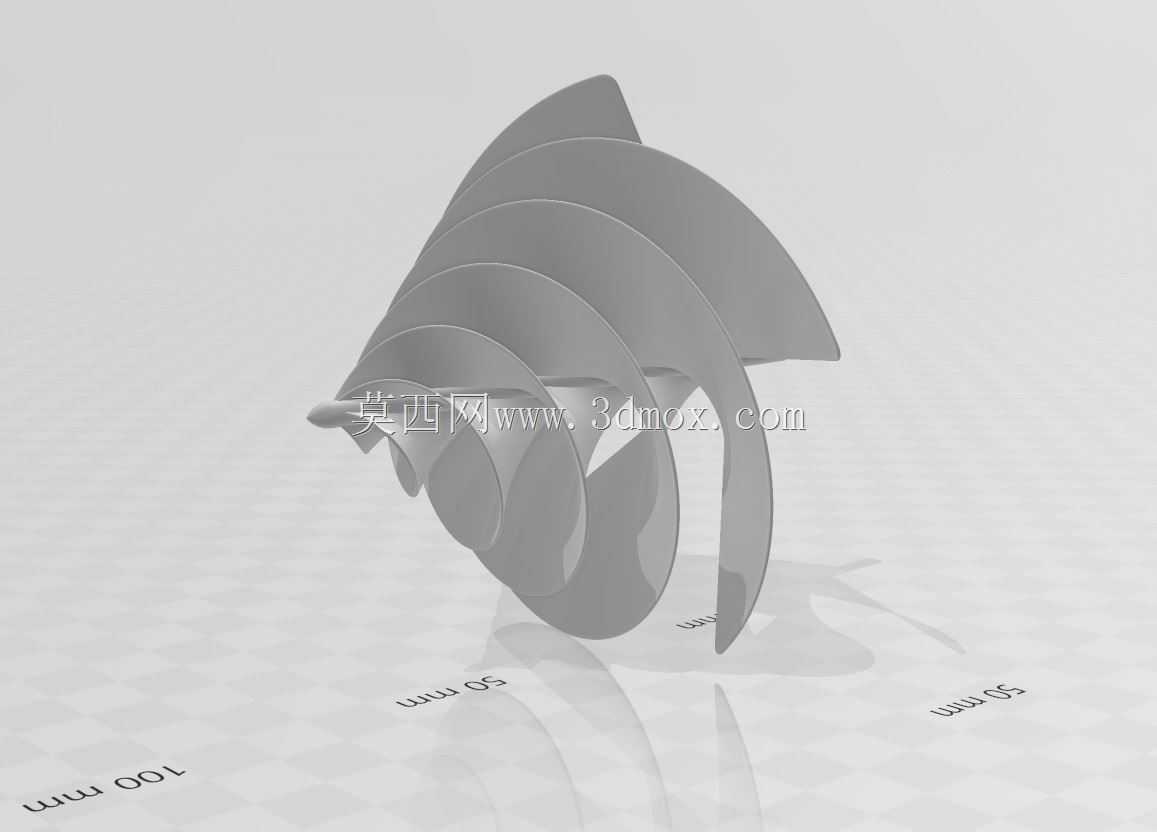

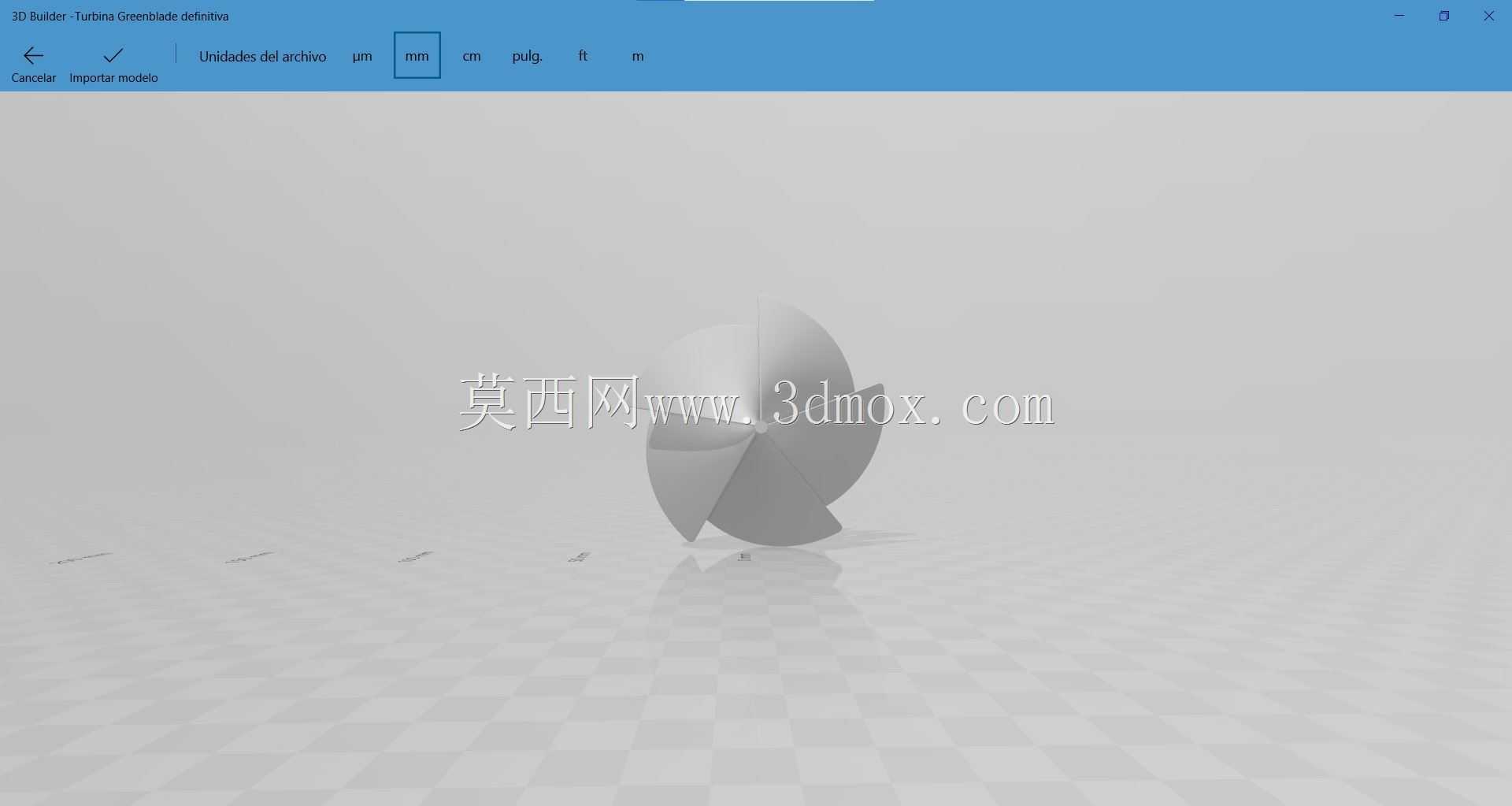

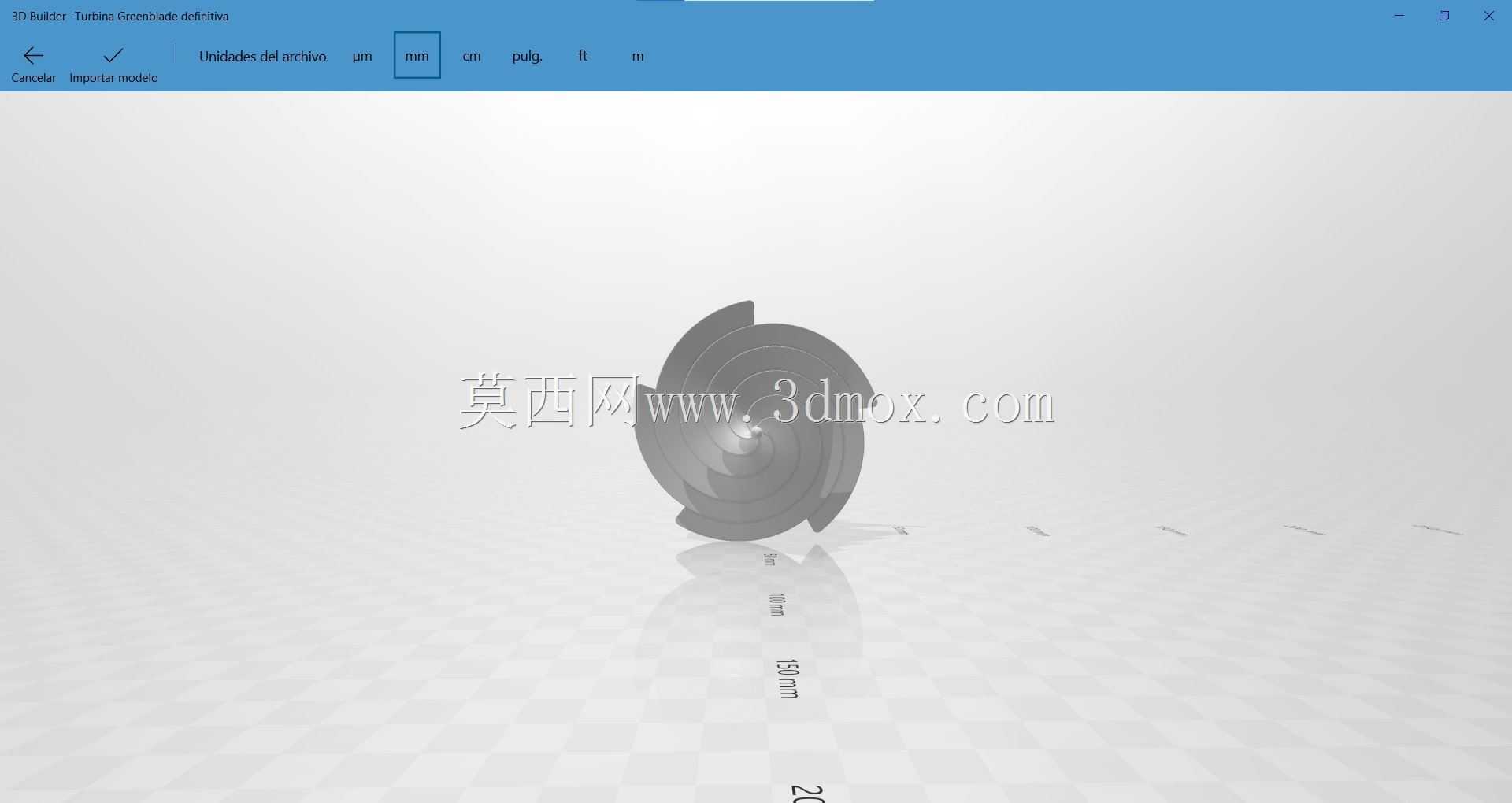

　　在分布式风能利用场景中，尤其是城市建筑立面、乡村户用供电、离网型监测站点供电这类低风速、紊流多的应用环境，常规水平轴风力机往往面临启动风速高、紊流工况下效率骤降、噪音偏大的问题，阿基米德螺旋结构的风力涡轮机正是针对这类场景优化的风能转换部件。这款五叶片结构的设计，是在经典三叶片利亚姆F1型阿基米德风机的基础上做的结构迭代，核心调整点是将原有3片螺旋叶片增加至5片，同时在轮毂输出端增设了突出的动力输出轴段，适配更多类别的传动连接需求。

　　从功能特性来看，阿基米德螺旋曲面的叶片本身具备自动对风的特性，不需要额外加装偏航机构，就能在风向频繁变化的紊流风场中保持迎风状态，大幅降低了整机的结构复杂度与后期维护成本。五叶片的布局相比三叶片结构，有效提升了低风速区间的风能捕获效率，在2.5m/s左右的启动风速下即可带动转轴输出扭矩，更适合城市楼宇间隙、近地面低风速区域的风能采集；同时叶片曲面的连续螺旋走向，能让气流在叶片表面平滑流过，避免了常规叶片切割气流产生的气动噪音，运行时的声压级可控制在40分贝以内，不会对周边人居环境造成噪音干扰。增设的突出输出轴段，采用标准的圆柱轴伸设计，可直接匹配联轴器、小型增速齿轮箱或者直驱式发电机的输入接口，不需要额外定制转接轴件，降低了整机装配的适配难度。

　　从设计思路层面，整个叶片的螺旋曲面完全遵循阿基米德螺线的数学规律生成，每一片叶片的导程从轮毂根部到叶尖位置呈线性渐变，根部曲面的扭角更大，适配轮毂处较低的线速度，叶尖位置扭角收窄，匹配叶尖较高的线速度，让整个叶片展向的攻角都保持在最优气动区间，避免局部气流分离造成的能量损失。五叶片的周向均匀分布，让每一个旋转角度下都有至少两片叶片处于有效迎风做功状态，扭矩输出的波动幅度比三叶片结构降低30%左右，输出动力更平稳，能减少后端传动部件的冲击载荷，延长整套发电系统的使用寿命。轮毂位置的结构做了加厚处理，可承受12级强风下的结构载荷，叶片与轮毂的连接位置采用一体化过渡曲面，没有应力集中的直角结构，避免长期交变载荷下出现结构疲劳断裂的问题。

　　关于外形尺寸与安装边界，这款涡轮机的整体径向尺寸适配户用小型风机的安装要求，安装时需要预留的径向安全间隙为叶片旋转直径的1.2倍，避免叶片旋转过程中与周边构筑物、杆件发生剐蹭；轴向安装尺寸上，因为输出轴段向外突出，安装支架与轮毂端面的距离需要预留足够的轴伸空间，同时要保证输出轴与后端负载的同轴度误差控制在0.1mm以内，避免运行过程中出现轴系偏磨的问题。安装基础需要能承受整机运行时的动载荷，在混凝土基座或者钢结构支架上安装时，连接螺栓的预紧力要达到对应规格的标准要求，防止强风下整机出现松动移位。在实际应用中，这类结构的涡轮机既可以搭配小型发电机组成户用离网供电系统，为庭院照明、户外监测设备供电，也可以多台阵列布置在建筑的导风立面，组成建筑一体化的分布式风能采集系统，充分利用城市中零散的风能资源，相比传统光伏组件，它对安装朝向的要求更低，在阴天、夜间有风的时段也能持续输出电能，可与光伏系统组成风光互补供电系统，提升离网供电系统的稳定性。
