风力涡轮机用圆形扩散器结构设计

　　在分布式风电项目的现场调试环节，不少低风速区域的机组常年面临来流风速不均、叶尖扰流损失偏大的问题，圆形扩散器作为加装在风轮外侧的导流增效部件，核心作用是通过流道的渐扩结构，在风轮后方形成低压区，拉动更多来流穿过风轮扫掠面，在不改动原有叶片结构的前提下提升机组的捕风效率。做这个部件的三维结构时，首先要匹配对应功率段风轮的扫掠直径，扩散器的入口内径要比风轮直径单边留出15-25mm的安全间隙，避免运行过程中叶片形变剐蹭内壁，这个间隙值不能留得过大，否则会造成来流从间隙处旁通，抵消扩散器的增压引流效果；也不能留得过小，要考虑叶片在极端阵风下的挥舞形变量、塔架共振带来的横向位移量，以及常年运行后的轴承磨损窜动量，把所有极端工况下的位移量叠加后再留3mm以上的冗余，才是最终的间隙设计值。

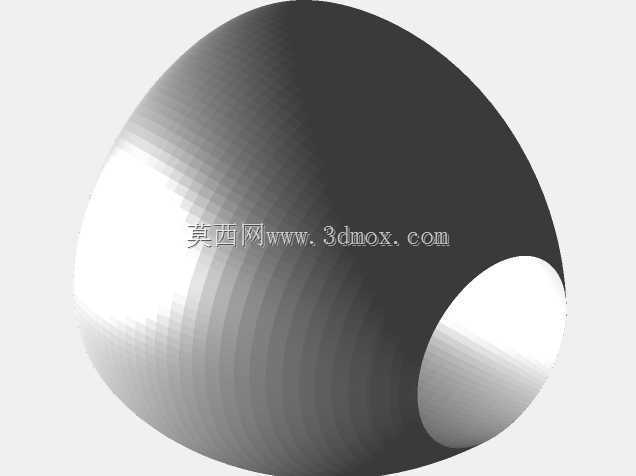

　　从外形轮廓来看，这个扩散器采用了类椭球的流线型外壁，而非简单的直筒渐扩结构，主要是为了降低外部气流绕流扩散器时的压差阻力，直筒结构的出口端容易产生气流分离，形成大范围的涡流区，不仅会拉低扩散器后方的负压值，还会带来额外的气动噪声，在居民区附近的分布式机组上，噪声超标是很常见的投诉点。流线型的外壁曲线是通过多段贝塞尔曲线拟合得到的，从入口端的圆弧过渡到中段的渐扩段，再到出口端的微收边，每一段的曲率变化都做了连续处理，避免曲率突变带来的局部气流分离。内壁面的粗糙度要控制在Ra6.3以内，建模时要预留出后续玻璃钢糊制或者钣金旋压的工艺余量，如果是采用玻璃钢手糊工艺，内壁要预留2-3mm的壁厚，同时在入口和出口端设计翻边结构，既可以提升整体结构刚度，也方便后续和支架的连接固定；如果是采用铝合金旋压工艺，壁厚可以控制在1.5-2mm，整体重量会更轻，对塔架的额外载荷影响更小。

　　安装边界方面，扩散器的支撑结构一般采用3-4根均匀分布的流线型支杆，支杆的截面要做成水滴形，减少支杆本身对来流的阻挡，支杆的连接端要设计成可调节的结构，方便现场安装时调整扩散器和风轮的同轴度，同轴度误差要控制在5mm以内，否则会造成风轮四周的进风量不均，带来额外的不平衡载荷，影响主轴轴承的使用寿命。扩散器的轴向位置也很关键，一般是让风轮平面处于扩散器入口向内1/3总长度的位置，这个位置的流道收缩效应最明显，来流的加速效果最好，如果位置太靠前，扩散器的引流作用覆盖不到整个风轮扫掠面；太靠后则会让部分来流还没进入风轮就从外侧绕走，达不到增效的目的。

　　在实际应用场景中，这类圆形扩散器尤其适合年平均风速在5-6m/s的低风速区域，这类区域的常规机组年利用小时数往往达不到设计预期，加装匹配设计的扩散器后，捕风量可以提升15%-25%，对应的发电量提升幅度在10%-20%左右，投入产出比很可观。设计时还要考虑极端天气下的载荷，比如沿海地区的台风工况，扩散器的结构强度要能承受60m/s的瞬时风速，支杆和主机架的连接螺栓要做防松处理，同时要做抗盐雾腐蚀的表面处理；北方高海拔地区则要考虑覆冰工况，扩散器的外壁面要尽量光滑，减少冰层的附着力，必要时可以预留加热带的安装槽位，避免覆冰后改变外形轮廓影响气动性能，甚至因冰层重量不均带来结构振动。

　　建模过程中要重点关注几个容易出问题的细节：一是入口端的圆角处理，不能做成直角边，直角边会在入口处产生局部涡流，带来不必要的流动损失，圆角半径一般取入口壁厚的3-5倍，让来流能平滑进入流道内部；二是出口端的微收边设计，不要让出口端直接截断，微收10-15mm的边可以让出口处的气流附着更稳定，延迟气流分离的位置，进一步提升负压区的范围；三是整体结构的对称性，整个扩散器是完全回转对称结构，建模时要保证绕中心轴旋转任意角度的轮廓一致性，避免因建模误差带来的气动不平衡，后续做有限元分析时，也要重点校核支杆连接位置的应力集中情况，在连接位置做加强筋处理，避免长期交变载荷下出现疲劳裂纹。
