水平轴三叶片风力发电涡轮机组结构

　　在陆上集中式风场、沿海离岸风电阵列、偏远离网供电站点的场景中，这类水平轴三叶片风力涡轮是当前风能转化为电能的主流核心设备，区别于小型垂直轴风电装置，该结构的风能捕获效率在额定风速区间内可稳定维持在较高区间，适配年均风速5-25m/s的开阔布设区域，能够为区域电网、独立储能单元、海岛及牧区离网供电系统提供持续的清洁电力输出。从实际功能逻辑来看，整套装置的核心作用是将流经叶片扫掠面的空气动能，通过气动升力驱动叶片带动轮毂转子转动，再经由机舱内部的传动增速结构带动发电模块完成动能到电能的转换，过程中无需额外外接动力输入，仅依靠自然风资源即可完成能量转化，运行过程中无化石燃料消耗、无废气废渣排放，是当前新型电力系统中重要的清洁能源供给单元。

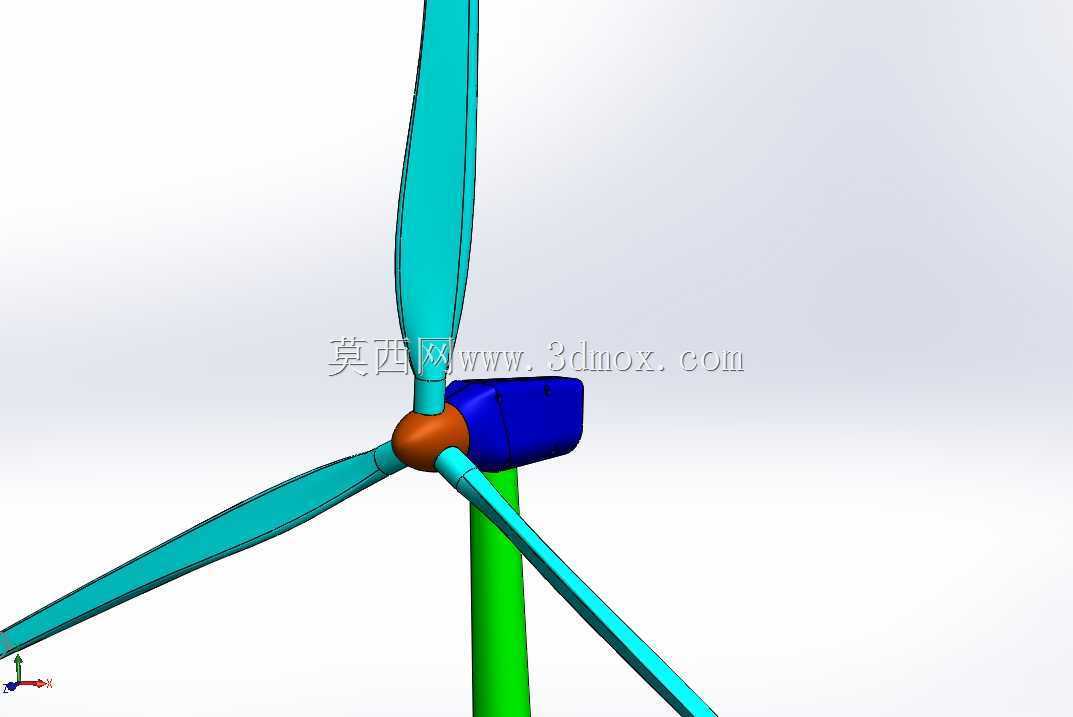

　　从结构设计的思路层面拆解，这套模型还原的三叶片布局是经过大量风洞验证与实际工况迭代后的优选方案：三叶片的动平衡特性更优，运行过程中转子的轴向受力波动更小，相较于双叶片结构，其转动惯量分布更均匀，在风速突变、风向偏移的工况下，对塔筒、偏航机构的冲击载荷更低，能够有效延长整套支撑结构的疲劳寿命；叶片采用翼型截面设计，从叶根到叶尖的弦长、扭转角呈渐变分布，叶根区域结构厚度更大，用于承担转动过程中的离心载荷与挥舞弯矩，叶尖区域的翼型优化则用于降低叶尖涡带来的能量损失，提升整体风能捕获效率。轮毂部分采用球铰式连接结构，可适配不同桨距角调节机构的安装空间，支持定桨距或变桨距的控制方案选型，变桨距结构可在风速超过额定值时调整叶片攻角，限制转子转速，避免超速工况下的结构损坏与发电模块过载。

　　机舱部分作为承载传动、发电、偏航、控制模块的核心载体，模型中还原的机舱外壳采用流线型整流设计，能够降低高风速下的风阻载荷，同时为内部组件提供防雨、防尘、防盐雾的防护屏障，适配沿海高湿高盐雾、西北多沙尘的复杂布设环境；机舱底部与塔筒顶端的连接位置预留偏航轴承安装接口，可配合偏航驱动机构实现机舱的水平转动，实时对准来风方向，保证叶片扫掠面始终与风向垂直，最大化风能捕获效率。塔筒部分采用等直径柱式支撑结构，模型中还原的塔筒高度匹配叶片扫掠半径的设计要求，确保叶片转动过程中叶尖与地面、周边障碍物的安全净空距离满足风场布设规范，避免叶尖触碰障碍物引发结构损坏，塔筒内部预留线缆通道、爬梯安装空间，可满足动力线缆布设、后期运维人员登顶检修的空间需求。

　　从安装边界与尺寸适配的角度来看，这类结构的布设需要提前核算场地的风资源数据、地质承载能力，叶片扫掠范围内不能有超过净空要求的高大建筑、林木，塔筒基础需要根据场地地质条件做 reinforced 混凝土浇筑，保证极端大风工况下整套装置的抗倾覆稳定性；模型中各部件的装配间隙均按照实际工程公差预留，叶片与轮毂的连接位置、轮毂与机舱主轴的配合面、机舱与塔筒的回转接触面都预留了标准件安装空间，可直接用于结构选型参考、装配工艺验证、教学演示场景，帮助结构设计人员快速理解水平轴风力涡轮的传动逻辑、受力路径与各组件的空间布局关系，在做风电项目前期方案论证、科普展示模型制作、小型风电装置改装设计时，可直接参考该结构的比例关系与组件排布逻辑，减少前期方案迭代的时间成本。在实际运维场景中，该结构的外露部件均做了防腐耐磨处理，叶片前缘预留了防侵蚀涂层的安装厚度空间，可应对风沙、雨水、盐雾对叶片表面的冲蚀磨损，机舱外壳的检修口位置也在模型中做了对应结构预留，方便后期运维人员对内部传动、发电组件进行检修更换，整套结构的模块化设计思路，也让不同功率等级的风电装置可基于该基础结构做尺寸缩放与组件适配，覆盖从千瓦级离网供电到兆瓦级并网发电的多场景应用需求。
