金星探测用宙斯电力系统结构设计

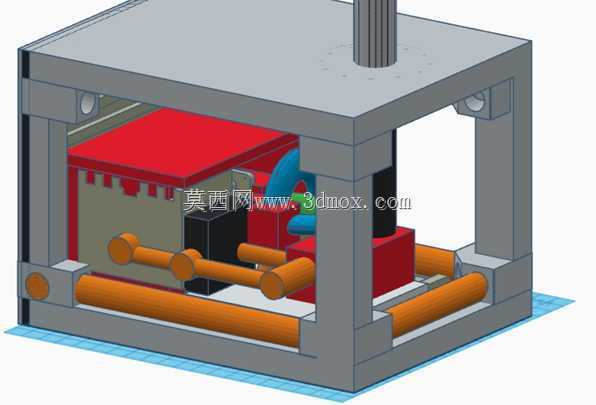

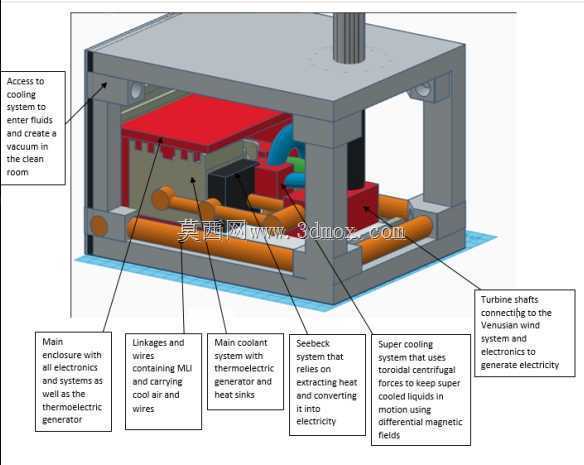

　　这套电力系统是面向金星极端环境探测任务开发的原位能源供给装置，核心解决金星表面高温高压、强腐蚀大气环境下探测器的持续供电难题，区别于常规航天器依赖太阳能帆板的供能方案，整套装置完全封装在承压密闭主壳体内，无需外露能源采集部件，可在金星地表460℃以上、92倍标准大气压的工况下长期稳定输出电力。从结构布局来看，主壳体采用框架式承压结构，所有电子元器件、功能模块全部集成在壳体内部的安装基板上，壳体预留的冷却介质接入接口可在设备入舱后对接舱体冷却回路，启动时先通过外接冷却系统抽出壳体内腔气体建立洁净真空环境，隔绝外部高温向内部电子舱的传导路径，同时为内部热电转换模块建立必要的温差工作条件。内部功能模块采用分层排布逻辑，

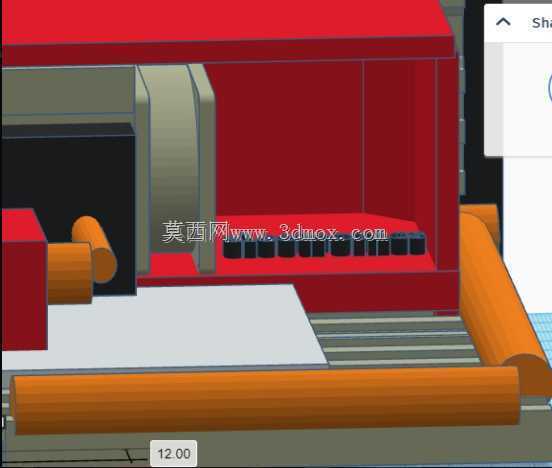

　　最上层靠近壳体顶板的区域布置MLI多层隔热组件与互联线束，线束走线全部沿壳体加强筋内侧布置，采用耐高温陶瓷卡箍固定，避免设备发射段振动导致线束磨损移位，线束同时承担信号传输与小功率供电功能，所有接插件均采用宇航级气密封接插件，杜绝壳体内真空环境泄漏风险。中间层核心区域布置主冷却回路与热电转换模块，主冷却回路采用环形管路布局，管路与热电模块的热端、冷端分别采用导热硅脂粘接加机械压接的固定方式，保证热传导效率，其中塞贝克热电转换模块直接贴合冷却回路的冷端与热端换热面，利用冷热端温差直接将热能转换为直流电能，模块周边布置的散热翅片采用高导热铜合金材质，增大换热面积的同时控制整体重量。冷却回路旁集成的超冷系统采用环形离心结构，

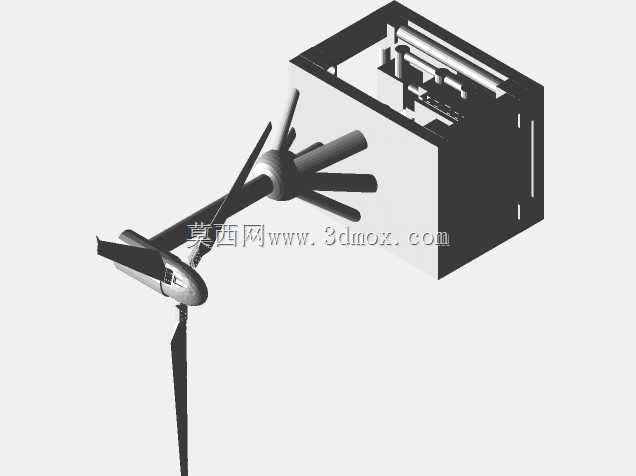

　　利用磁流体驱动原理驱动冷却介质在封闭回路内循环，无需传统机械转动部件，避免高温环境下润滑失效、部件卡滞的问题，可长期维持冷端温度在电子元器件允许的工作区间。靠近壳体侧壁的位置布置涡轮发电模块，涡轮轴直接穿过壳体侧壁的密封轴承座延伸至壳体外部，利用金星表层高速流动的大气驱动涡轮转动，补充输出电能，涡轮轴与壳体的密封部位采用多层金属石墨密封结构，可耐受金星大气中的硫酸腐蚀，同时保证壳体内部的真空度不被破坏。整套设备的安装边界采用底部法兰对接形式，法兰面布置8个均布的M8安装螺孔，可直接固定在探测器着陆舱的设备安装平台上，法兰对接面采用金属缠绕垫片密封，安装时需保证法兰面平面度不大于0.05mm，避免密封失效。

　　设备整体外形为规整的长方体框架结构，外部无突出的易损部件，可承受发射段15g的冲击过载，入轨着陆过程中的振动工况不会导致内部模块移位。在实际任务应用中，这套系统可同时为着陆舱的探测传感器、通信模块、温控系统提供稳定电力输出，不需要依赖外部光照条件，可在金星长夜环境下持续工作，区别于传统同位素电源的高辐射风险，这套系统结合金星大气风能与环境温差实现复合供能，系统安全性更高，供电功率可根据任务需求通过增减热电转换模块数量灵活调整。设计过程中针对金星环境的强腐蚀特性，所有外露壳体、涡轮部件均采用钛合金表面镀碳化钽防护层，可长期耐受硫酸大气腐蚀，内部真空腔的建立不仅能降低热传导效率，还能避免内部元器件接触腐蚀性气体，大幅提升设备的工作寿命。整套结构的模块化设计思路也便于地面测试阶段的拆装维护，每个功能模块都采用独立的安装支架固定，单个模块故障时可单独拆卸更换，不需要拆解整套壳体，降低地面测试与总装的操作难度。
