金星探测宙斯零用电系统结构设计方案

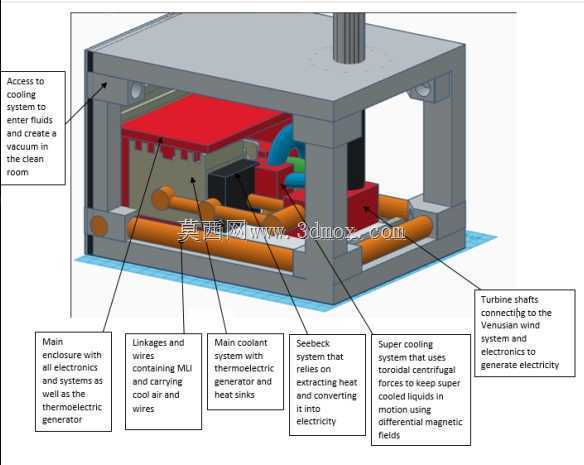

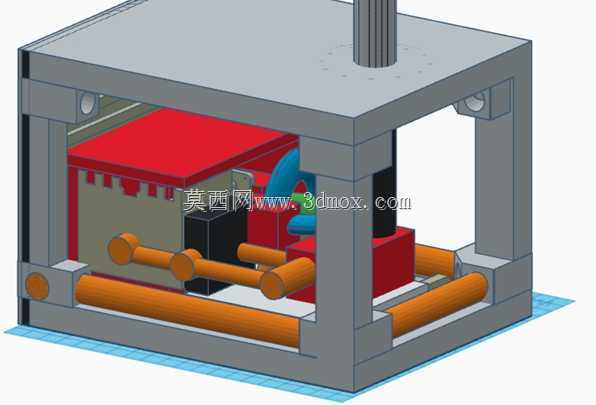

　　该装置面向金星地表极端高温高压探测任务设计，核心解决无外部供电条件下探测载荷长期自主供电难题，整体采用框架式封闭承载结构，外部主壳体选用耐高温高压的特种合金材料加工，壳体预留冷却工质接入接口，可在设备启动阶段通入冷却工质，在内部电子器件舱段快速建立真空洁净腔室，隔绝外部460℃以上的高温环境与92倍标准大气压的高压影响，为内部精密电子器件提供符合工作要求的温压环境。内部功能模块采用分层排布设计，最上层为热电转换核心区，布置塞贝克热电转换单元，直接利用舱内外温差实现热能到电能的直接转换，无需额外运动部件即可完成基础供电输出；热电单元下方配套主冷却回路，回路集成环形离心式超冷工质循环组件，依靠磁流体驱动技术实现冷却工质的无接触循环，

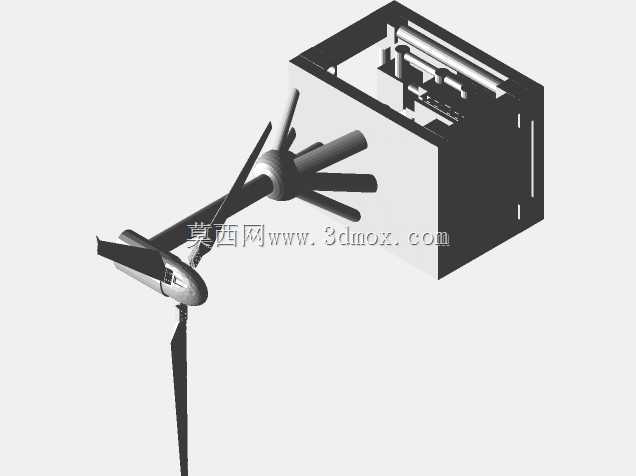

　　避免机械传动部件在高温环境下的润滑失效与磨损问题，循环管路沿壳体内壁环形布置，均匀带走热电转换单元热端传导的废热，同时维持冷端温度稳定在电子器件可承受的工作区间。冷却回路下方为电子器件安装层，所有测控电路、信号采集模块均采用耐高温陶瓷基板封装，布线采用耐高温矿物绝缘线缆，通过专用走线支架与连杆机构固定，避免线缆在长期高温环境下出现绝缘层老化脱落问题，走线支架同时承担部分结构加强作用，提升整体结构抗发射阶段振动冲击的能力。装置侧部预留涡轮轴输出接口，可对接金星表面高速风场驱动的风轮组件，将风能转化为辅助机械能输入，进一步补充系统供电能力，拓展极端环境下的供电冗余度。整体安装边界适配深空探测器载荷舱的标准安装接口，

　　底部设置统一安装定位基准面，所有外部接口均采用冗余密封设计，可承受发射阶段的过载冲击与着陆阶段的冲击载荷，内部各功能模块采用模块化快拆设计，便于地面装配阶段的模块调试与更换，各模块之间的连接管路采用耐高温硬管连接，减少密封点数量，降低长期工作下的工质泄漏风险。系统设计过程中充分考虑金星大气的强腐蚀特性，所有外露结构表面均做多层防腐涂层处理，冷却工质选用在高温下无分解、无腐蚀的特种惰性工质，磁流体驱动单元无机械接触磨损，可实现长期免维护运行，热电转换单元采用多组冗余阵列排布，单组单元失效不会影响整体系统的供电输出能力，可满足探测任务周期内的持续供电需求。
