电力变压器柜体配套锁扣安装结构件

　　在电力输配系统的变压器柜体装配环节，锁扣类结构件是保障柜体门体闭合可靠性、实现运维便捷启闭的核心小尺寸结构件，这类零件看似不起眼，却直接关系到户外变压器柜体的防护性能、运维操作效率以及长期运行的结构稳定性。本次设计的锁扣结构，针对户外电力变压器柜体的实际使用工况做了针对性的结构优化，区别于通用民用柜锁，其结构强度、安装适配性都围绕电力设备的户外运行要求做了调整。

　　从实际应用场景来看，这类锁扣主要适配柱上变压器、户外箱式变压器的侧开检修门，日常运行时需要保证柜门在强风、设备振动工况下不会意外开启，避免内部带电部件暴露带来的安全隐患，同时在运维人员开展检修作业时，无需复杂工具即可快速完成启闭操作，降低户外作业的操作复杂度。设计过程中首先考虑的是安装边界的适配性，锁扣的基座部分采用L型折弯结构，其中垂直立面用于和柜体的侧框钣金通过螺栓固定，水平折边则用于和柜门侧的卡扣部件配合实现锁止，整体安装面的孔位按照电力柜体常用的2mm厚冷轧钢板安装基准做了匹配，三个沉头安装孔的孔距严格对齐行业通用的柜体安装预留孔位，不需要现场二次打孔即可直接适配现有柜体的安装点位，减少现场装配的工作量。

　　结构功能设计上，锁扣的锁止配合面做了15度的导向斜角，当柜门关闭时，卡扣部件可以顺着斜角自动滑入锁止位，即便柜门存在小幅的装配公差或者长期运行产生的轻微形变，也能保证顺利锁合，不会出现卡滞、关不严的问题。锁扣的受力部位做了局部加厚处理，在锁止状态下可承受不低于500N的横向拉力，满足户外大风天气下柜门的抗风载要求，避免强风冲击下锁扣变形导致柜门脱开。同时锁扣的边缘全部做了R2的圆角处理，避免装配和运维过程中尖锐边角划伤操作人员，也减少应力集中导致的部件断裂风险。

　　从外形尺寸来看，锁扣整体的垂直安装面高度为85mm，水平配合面的伸出长度为42mm，整体厚度在锁止状态下不会突出柜体侧框的外轮廓，避免运输、安装过程中磕碰导致结构变形，也不会额外增加柜体的整体外形尺寸，适配现有变压器柜体的标准化外形尺寸要求。安装孔采用沉头孔设计，螺栓装配后头部完全沉入零件表面，不会突出影响柜门的开合轨迹，也避免螺栓头部长期暴露在户外环境下出现锈蚀卡死的问题。

　　设计过程中还充分考虑了不同使用场景的适配性，锁扣的配合间隙预留了0.8mm的调节量，可以适配不同厚度的柜门密封胶条压缩量，当柜门的橡胶密封胶条长期使用出现压缩形变时，依然可以保证锁合后的密封压紧力，维持柜体IP54的防护等级要求，避免雨水、粉尘进入柜体内部影响变压器元器件的运行稳定性。零件的材质选用常用的冷轧钢板，表面做静电喷塑处理，和柜体表面的涂装工艺保持一致，既保证户外环境下的防腐蚀性能，也能让装配后的外观和柜体整体保持协调，不会出现明显的色差或者突兀感。

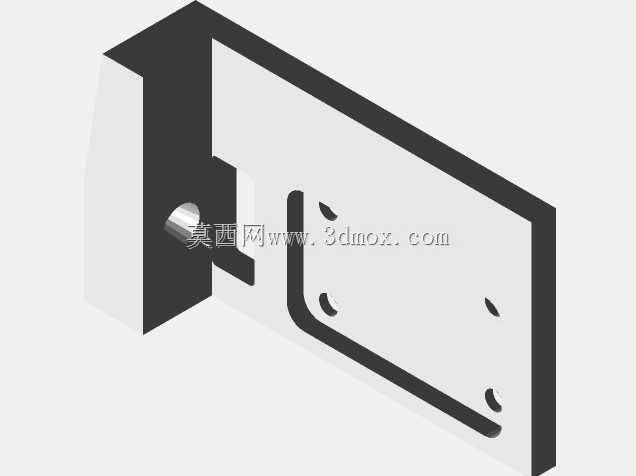

　　在三维建模过程中，所有的折弯半径都按照钣金加工的常规工艺参数设置，折弯内R为1.2mm，和2mm厚钢板的最小折弯半径要求匹配，不需要特殊的折弯模具即可完成加工，有效降低零件的加工成本。所有的孔位都做了去毛刺处理的工艺预留，建模时明确了孔边的倒角要求，避免加工后孔边残留毛刺影响装配精度，也防止毛刺脱落掉落到柜体内部引发电气安全隐患。不同于普通民用家具或者机箱的锁扣结构，这款锁扣没有设置额外的锁芯结构，依靠结构本身的弹性卡合实现锁止，配合电力柜体的外挂铅封结构即可满足防非授权开启的要求，结构更简单，长期户外使用的故障率更低，不会出现锁芯锈蚀、钥匙丢失导致无法开启柜门的运维难题。
