电力变压器用长圆形安装法兰结构件

　　在电力输配系统的变压器装配环节，法兰类连接件是保障油路、气路密封连通以及部件定位安装的核心基础零件，本次涉及的这款长圆形法兰结构件，主要适配电力变压器内部组件的安装固定与管路对接场景，区别于常规圆形法兰，其非对称的长圆形轮廓是为了适配变压器内部狭窄的安装空间，在有限的布局范围内实现两个安装点位的跨距固定，同时保证中间连通区域的通径满足介质流通需求。

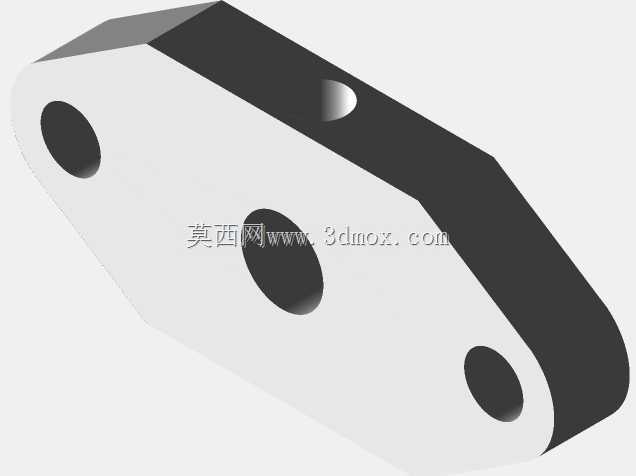

　　从实际功能来看，这款法兰承担着双重作用，一方面是作为变压器内部引线固定座或者油路转接座的安装基体，三个通孔分别对应不同的功能需求：中间大尺寸通孔为介质或者引线的穿设通道，两端的小孔为螺栓安装孔，用于将法兰整体固定在变压器的壳体或者内部支架上，安装时螺栓穿过两端孔位后与基座的螺纹孔锁紧，锁紧过程中法兰的平面度直接影响密封性能，因此设计时对法兰两个端面的平面度公差有严格要求，避免安装后出现间隙导致渗漏或者固定不稳的问题。

　　设计思路上，这款法兰没有采用常规的对称圆形结构，而是根据安装空间的边界做了轮廓裁切，将多余的外缘部分去除，既减轻了零件自身重量，也避免了与周边相邻的变压器绕组、支架等部件发生干涉，在变压器内部紧凑的布局中，这种随形设计的法兰能够最大化利用有限空间，不需要额外调整周边部件的位置就能完成装配。法兰的厚度经过受力校核，能够承受螺栓锁紧时的压应力以及管路内部介质的压力，不会在长期运行中出现变形导致密封失效，边缘的倒角处理既去除了机加工产生的毛刺，也避免安装时划伤操作人员或者周边的绝缘部件。

　　从安装边界来看，这款法兰的两个安装孔中心距是固定值，适配变压器基座上预设的螺纹孔位，安装时不需要额外打孔调整，直接对位锁紧即可，中间通孔的直径与对接的管路或者引线护套外径匹配，装配时可以加装密封垫圈实现静密封，法兰的整体长度控制在安装区域的可用宽度范围内，安装后不会突出到变压器的油道或者通风通道中，避免影响变压器内部的绝缘油循环或者散热气流流通。在实际工程应用中，这类法兰除了用于电力变压器，也可以适配其他需要狭长安装空间的管路连接场景，比如小型液压站的阀块安装、自动化设备的气路转接等，只要安装孔位与通径参数匹配，都可以实现可靠的连接固定。

　　结构细节上，法兰的通孔均采用直孔设计，机加工时一次装夹即可完成所有孔位的加工，有效降低加工难度与成本，孔壁的粗糙度满足安装要求，不会因为过于粗糙导致密封件磨损，也不会因为精度过高增加不必要的加工成本。法兰的外缘做了圆滑过渡处理，没有尖锐的棱角，在变压器内部装配时不会划破绝缘纸或者导线绝缘层，避免造成绝缘故障。长期运行工况下，这款法兰的结构强度能够承受变压器运行时产生的振动，不会因为长期振动出现螺栓松动或者法兰断裂的问题，连接可靠性能够满足电力设备长期免维护的运行要求。
