简易行星齿轮传动结构三维设计

　　这套行星齿轮结构的设计初衷，是面向小空间大传动比需求的传动场景做的轻量化方案，日常在小型伺服传动模组、桌面级自动化设备的进给单元、小型电动工具的减速模块里，这类结构的应用占比不低。和普通定轴齿轮传动比起来，行星结构的核心优势是能在同轴输入输出的布局下，把多个行星轮的载荷均匀分摊，同等输出扭矩下整体径向尺寸能压缩三成以上，很适合安装边界受限的设备内部布局。

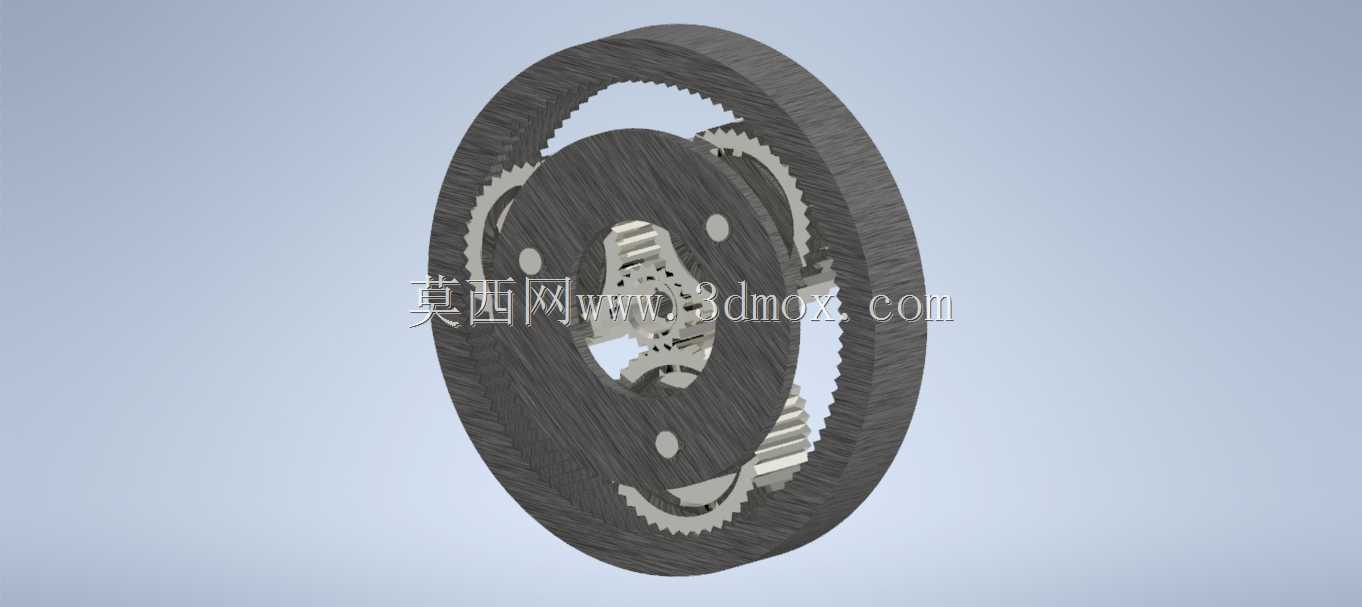

　　从结构组成来看，这套设计包含了外齿的太阳轮、三个均布的行星轮、带内齿的固定齿圈，以及承载行星轮的行星架。太阳轮位于整个结构的中心位置，和输入轴直接配合，动力输入后太阳轮同时啮合三个行星轮，行星轮在自转的同时沿着固定内齿圈做公转运动，最终通过行星架把动力输出，整个传动过程的载荷由三个行星轮共同承担，单齿承受的接触应力比同参数定轴齿轮低40%左右，运转平稳性也更好，不会出现普通直齿轮传动的啮合冲击异响。

　　设计过程中首先要匹配的是安装边界，整个齿圈的外径是整个结构的最大径向尺寸，设计时要给齿圈外侧的安装定位台阶预留2-3mm的壁厚，避免压装或者螺栓固定时出现齿圈变形。轴向尺寸上，太阳轮、行星轮、内齿圈的齿宽保持一致，行星架的两侧支撑板要比齿端面高出1mm左右，防止运转过程中齿轮出现轴向窜动，行星轮的销轴和行星架安装孔采用过盈配合，销轴和行星轮内孔之间预留滑动轴承的安装间隙，不需要额外加装复杂的轴承就能满足低转速场景的使用需求。

　　实际选型应用时，要注意这套结构的传动比计算逻辑，固定内齿圈的状态下，传动比等于1加上内齿圈齿数和太阳轮齿数的比值，设计时通过调整太阳轮和内齿圈的齿数差，就能在不改变整体安装尺寸的前提下调整输出转速和扭矩，适配不同负载的传动需求。三个行星轮的安装位置采用120度均布设计，装配时要做齿侧间隙的一致性调整，避免单个行星轮受力过载出现断齿问题。齿圈的外侧设计了一圈定位止口，方便直接和设备的壳体配合安装，不需要额外做复杂的定位结构，太阳轮的中心孔预留了键槽位置，能和标准的输入轴直接配合，行星架的输出端设计了法兰安装面，能直接连接负载转盘或者输出轴，减少中间连接的传动损耗。

　　这类简易行星结构不需要额外的润滑回路，在齿面涂抹润滑脂就能满足长期运转需求，适合免维护的小型传动场景，比如小型回转工作台的驱动、自动售货机的出货机构、小型云台的转动驱动，都能直接套用这套结构的设计参数。建模过程中所有齿轮的齿形都按照标准渐开线圆柱齿轮参数生成，齿顶高系数、顶隙系数都采用通用标准值，加工时可以直接采用滚齿、插齿的常规工艺，不需要特殊定制刀具，能有效降低加工成本。行星架采用板式结构，相比一体式铸造成型的行星架，加工难度更低，钣金切割或者铣削加工就能完成，适合小批量的设备试制场景。

　　在实际装配调试时，要先把三个行星轮装到行星架的销轴上，再把行星轮组件同时对准太阳轮和内齿圈的齿位缓慢推入，避免硬敲导致齿面磕碰，装配完成后手动转动输入轴，要保证整圈转动没有卡滞点，齿侧间隙保持在0.1-0.2mm之间，既能保证传动精度，也能避免热胀冷缩导致的运转卡滞。如果是用于有正反转需求的场景，可以适当把齿侧间隙放大0.05mm，减少正反转切换时的回程间隙，提升传动的定位精度。
