内螺纹连接高精度针式流量控制阀结构

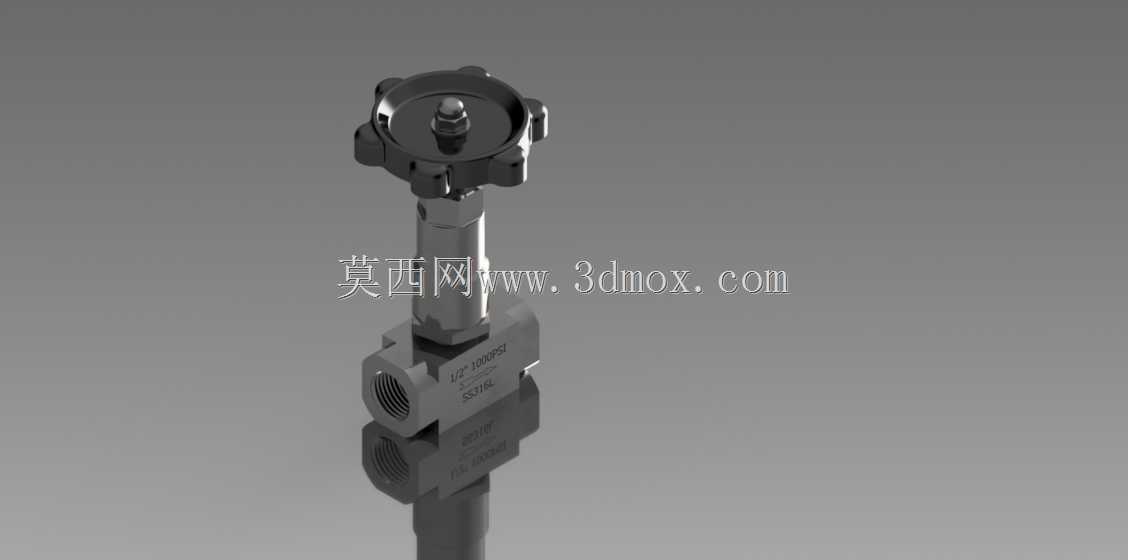

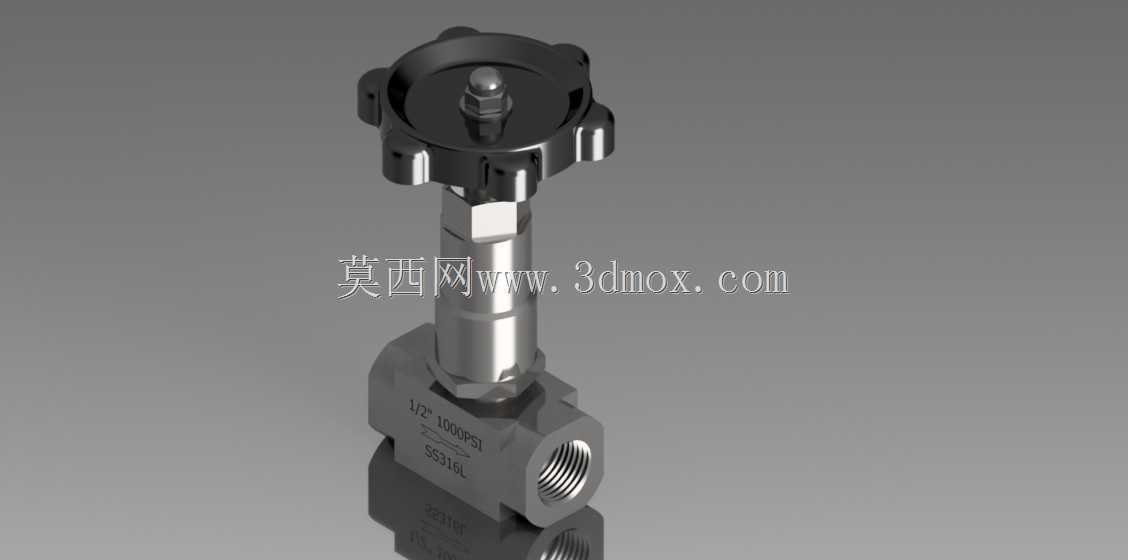

　　在实验室分析仪器气路、小型化工试验装置管路、高纯气体输送系统这类对流量调节精度有严苛要求的场景里，针阀是不可替代的管路控制元件，区别于大通径的闸阀、球阀仅能实现通断或粗调，这类针型结构的控制阀可以实现毫升级别的流量微调，甚至能完成管路系统的微漏保压测试，满足小通径管路的精准控流需求。这款针阀采用直通式内螺纹连接结构，阀体为整体锻造不锈钢材质，进出口轴线处于同一直线，安装时可直接对接同通径的内螺纹管路，无需额外转接弯头，能有效减少管路流阻突变点，降低介质输送过程中的压力损失。阀体中部的流道采用渐缩式设计，介质从入口进入后，流道直径逐步收窄至阀针配合处，避免直角流道带来的介质紊流，也能减少高速介质对阀体内壁的冲蚀，延长阀体使用寿命。

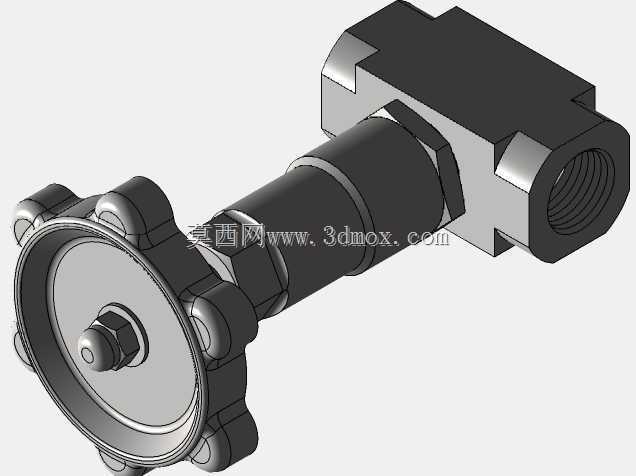

　　顶部的调节手轮采用防滑滚花设计，手轮边缘做了多瓣式凸起结构，即便操作人员佩戴防滑劳保手套，也能稳定拧动手轮，不会出现打滑问题；手轮与阀杆的连接采用防松结构，避免多次调节后阀杆与手轮出现相对窜动，保证调节行程的准确性。阀杆与阀体的密封采用多级填料组合结构，靠近流道侧采用耐介质腐蚀的密封填料，外侧设置填料压盖，可通过调整压盖的压紧力补偿填料长期使用产生的磨损量，避免阀杆调节位置出现外漏，这一结构设计也让阀门可以在不拆解管路的前提下完成密封件的维护更换，降低现场运维成本。阀针采用锥面节流结构，锥度经过精确匹配，阀杆的螺纹导程选用细牙规格，手轮每旋转一圈，阀针的轴向进给量控制在极小范围内，

　　操作人员可以通过手轮的转动角度精准控制节流口的通流面积，实现从微流量到全通径的线性调节，不会出现普通阀门微调时流量跳变的问题。从安装边界来看，这款阀门的整体轴向长度适配常规小通径管路的安装间距，阀体两侧的螺纹接口同轴度公差控制在较高精度范围内，安装时不会出现管路别劲的问题，手轮的最大旋转外径小于阀体轴向长度，在密集排布的管路面板上安装时，相邻阀门的手轮不会出现干涉，操作人员可以单独调节任意一个阀门而不触碰周边元件。阀杆的升降行程做了机械限位，手轮拧到最大开度位置时，阀针不会完全脱离节流密封面，避免阀杆过度上升导致填料处出现密封失效，拧到全关位置时，锥面阀针与阀座形成线性密封，可实现零泄漏截断，兼顾流量调节与管路截止的双重功能。

　　在实际工况应用中，这类针阀常被安装在仪表风管路的支路上，用来给气动变送器、定位器提供稳定的小流量气源，也会用在色谱分析仪器的载气管路中，精准控制载气的通入流量，保证分析数据的稳定性；在小型液压试验台的测试回路里，也能用来缓慢加载系统压力，避免压力骤升损坏被测元件。建模过程中，对阀针与阀座的配合面做了公差匹配，还原了细牙调节螺纹的实际牙型，填料函的内部结构也按照实际装配关系做了分层建模，手轮的防滑滚花、阀体上的流通方向标识都做了细节还原，可直接用于管路系统的装配干涉检查、操作空间模拟验证，也能作为阀门类产品结构设计的参考案例，帮助设计人员快速掌握小通径针阀的结构布局逻辑，理解密封结构、调节结构的设计要点，避免在同类产品设计中出现调节精度不足、密封失效、安装干涉等常见工程问题。
