环形带凸点电力变压器绝缘构件设计

　　在电力输配系统的变压器内部绝缘体系搭建中，环形绝缘构件是保障绕组与铁芯、绕组与外壳之间电气间隙合规的核心部件之一，本次呈现的环形带凸点结构，正是针对中小容量电力变压器内部绝缘支撑场景开发的专用构件。从实际应用场景来看，这类构件多布置在变压器绕组端部与夹件之间，或是高低压绕组的层间隔离位置，承担着绝缘隔离、轴向定位、缓冲减震的多重作用，尤其在油浸式变压器内部，这类构件需要长期浸泡在变压器油中，既要保证绝缘性能不出现衰减，也要耐受变压器运行过程中产生的温度交变与机械振动，避免出现位移、开裂导致的绝缘失效问题。

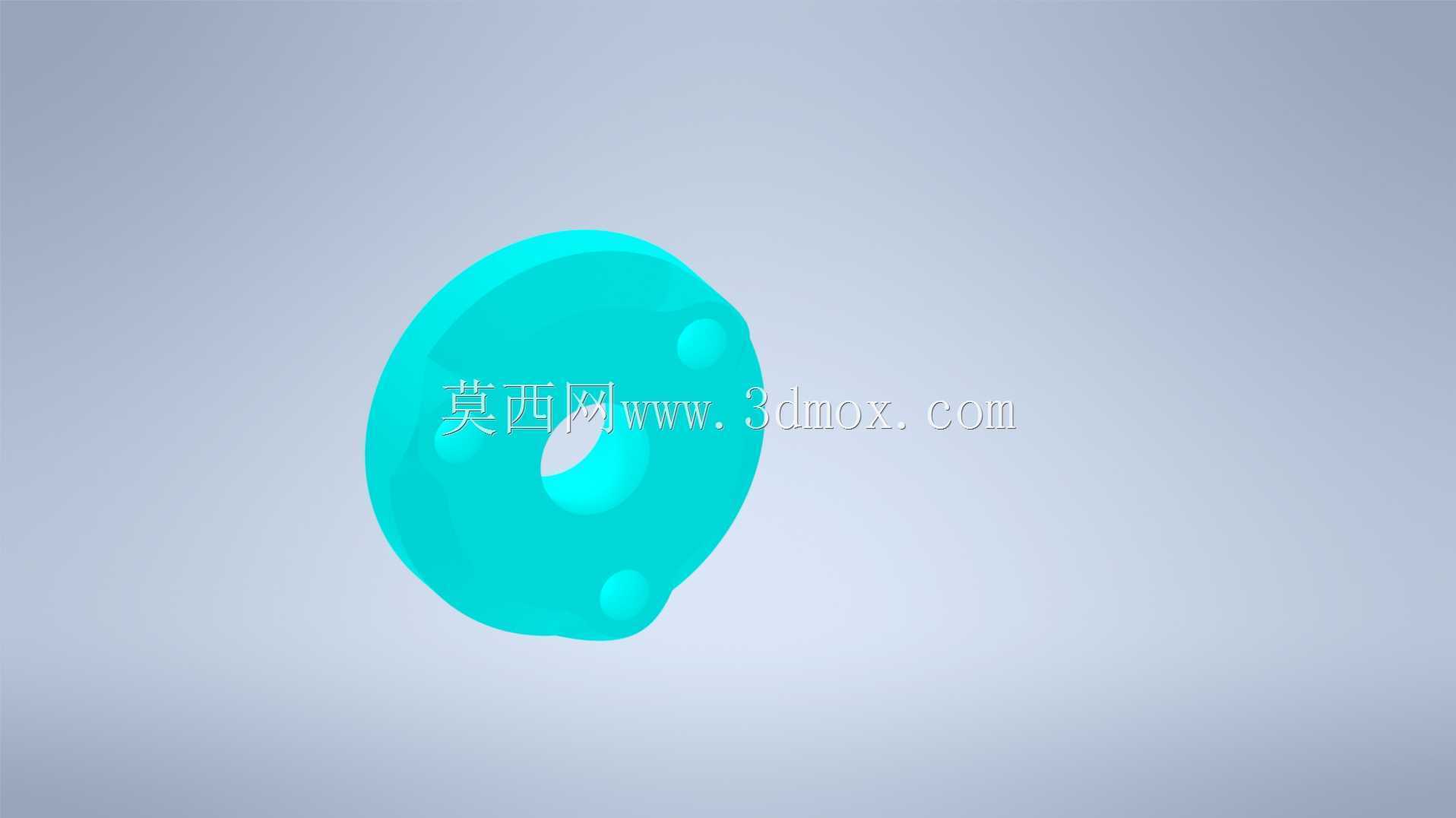

　　从功能特性层面拆解，该构件采用环形主体结构，中心通孔的尺寸匹配变压器铁芯柱的外径公差，安装时可直接套设在铁芯柱对应位置，无需额外设计复杂的定位工装，三个均匀分布在环形端面上的半球形凸点，并非装饰性结构，而是经过力学仿真验证的功能结构：一方面凸点可以在构件与相邻绝缘纸筒、绕组压环之间形成均匀的点接触，避免大面积平面接触导致的变压器油流通不畅，保障绕组散热通道的通畅，减少局部过热的风险；另一方面，凸点结构可以在变压器发生短路电动力冲击时，提供微量的形变缓冲空间，吸收部分轴向冲击载荷，避免刚性接触导致的绝缘层破损。

　　设计思路上，该构件没有采用传统绝缘垫圈的等厚平面结构，而是在环形主体的基础上做了边缘圆弧过渡处理，所有棱边均做了R2以上的圆角处理，避免尖角位置在高电场强度下发生局部放电，这一细节处理完全符合电力设备绝缘设计的规范要求——绝缘构件的尖角位置会引发电场畸变，长期运行下容易产生电树枝化老化，最终导致绝缘击穿。凸点的分布采用120度均匀排布，保证受力时三个凸点的载荷均匀分配，不会出现偏载导致的构件倾斜，凸点的高度控制在3mm，既能够预留足够的油流间隙，也不会因为凸点过高导致整体安装尺寸超差，影响绕组的轴向压紧行程。

　　从安装边界与尺寸配合来看，该构件的环形主体外径适配对应容量变压器的绕组端部内径，安装时与上下夹件的绝缘压板配合，中心通孔与铁芯柱之间预留0.5mm的安装间隙，既方便装配时的套装操作，也不会因为间隙过大导致运行过程中出现径向位移。构件的整体厚度控制在8mm，在满足绝缘距离要求的前提下，尽可能压缩轴向占用空间，帮助优化变压器整体的铁芯窗高尺寸，减少铁芯材料的用量。需要注意的是，这类绝缘构件的材料选型通常采用环氧玻璃布层压板加工，加工过程中需要保证端面的平整度，凸点与主体为一体化加工成型，不采用粘接拼接的方式，避免粘接面在长期油浸环境下出现分层脱落，引发变压器内部的绝缘故障。

　　在实际的变压器装配流程中，这类构件的安装位置需要与绕组的压紧力匹配，三个凸点的压缩量控制在0.2-0.3mm之间，既保证构件与相邻部件的贴合紧密，不会在运行振动中出现松动，也不会因为压缩量过大导致凸点发生不可逆的塑性形变，失去缓冲与油流通道的作用。对比传统的平面绝缘垫圈，这种带凸点的环形结构在同等绝缘性能下，能够将绕组端部的油流效率提升15%左右，有效降低绕组端部的温升，同时在短路冲击工况下，能够将轴向冲击载荷的峰值降低约10%，提升变压器整体的抗短路能力。在结构建模过程中，需要重点关注凸点与环形主体的过渡位置曲率，避免加工过程中出现应力集中，同时要保证三个凸点的高度公差控制在±0.1mm以内，否则会出现个别凸点受力过大、其余凸点悬空的情况，无法发挥设计预期的缓冲与支撑作用。
