垂直立体农业光伏种养结合装置

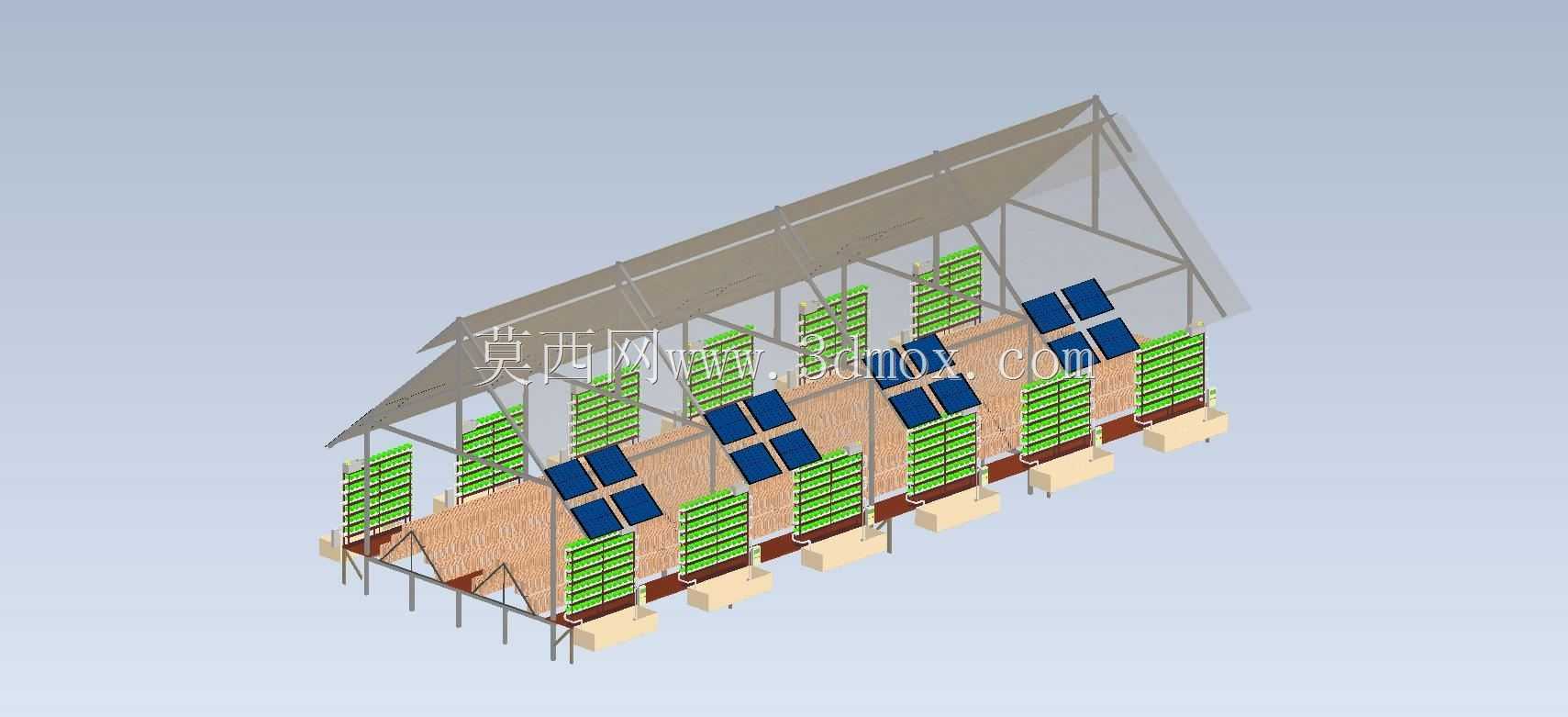

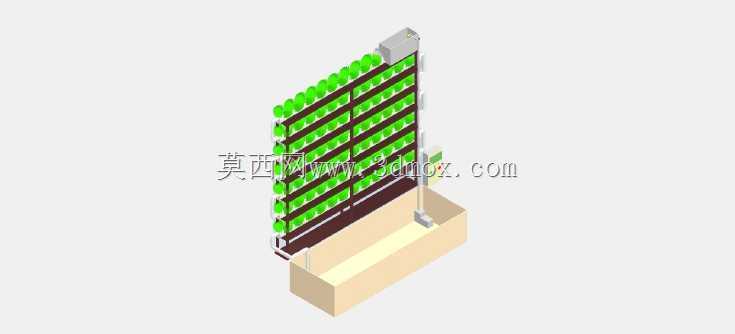

　　这套装置的设计初衷是破解设施农业用地与清洁能源用地的空间冲突，在有限的土地单元内同时实现农作物种植、水产养殖与光伏发电三重功能，核心应用场景集中在都市近郊设施农业基地、滩涂盐碱地非耕区域、乡村分布式能源站配套农业区，无需占用连片优质耕地，可在闲置边角地块完成部署。从结构布局来看，装置采用垂直分层架构，上层为倾斜排布的光伏组件安装架，安装角度结合不同纬度的太阳高度角做了适配调整，既保证光伏组件的日均受光时长满足发电效率要求，又能透过组件间隙为下层种植层提供适配叶菜类作物生长的散射光照，避免强光直射造成的作物叶片灼伤。种植层采用多层模块化托架设计，托架预留了标准化的作物栽培位，可根据种植作物的株高需求灵活调整层间距，

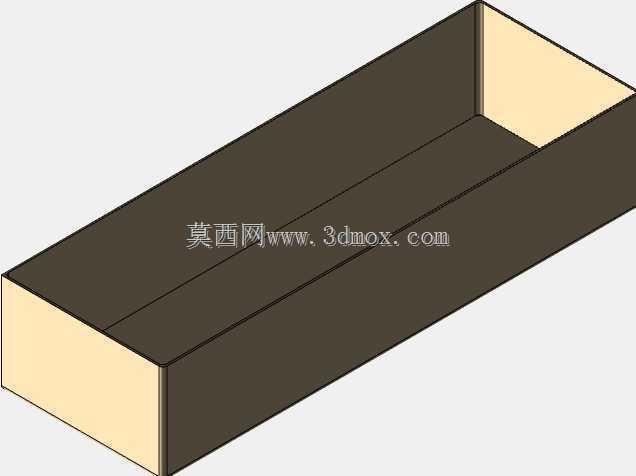

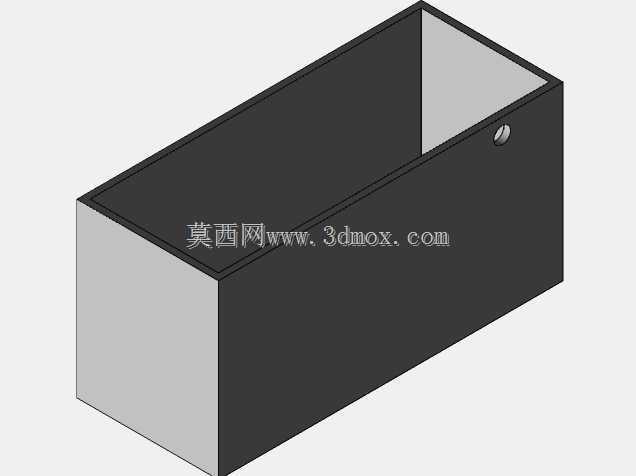

　　托架底部集成了营养液导流槽，可承接种植层渗出的多余水分与营养液，避免液体渗漏到下层养殖区域。装置底部为一体化养殖水池，水池侧壁做了加厚加强处理，可满足常规淡水水产养殖的水体承重要求，水池与种植层之间设计了独立的水循环管路，管路中搭配过滤组件，可将养殖水体中鱼类代谢产生的富氮废水经过滤后输送至种植层作为作物生长的营养来源，经过作物根系与栽培基质吸附净化后的水体再回流至养殖水池，形成闭环水循环系统，大幅减少种养过程中的水资源消耗与废水外排。光伏组件所产生的电能直接接入装置配套的供电回路，优先为水循环水泵、水体增氧组件、环境监测传感器供电，多余电能可并入周边电网或供给周边农户日常使用，降低农业生产的外购电力成本。

　　设计过程中充分考虑了安装与运维的便捷性，所有结构件均采用标准化接口设计，无需大型吊装设备即可完成现场组装，光伏组件安装架预留了检修通道，运维人员可轻松到达每一块组件位置完成清洁与故障排查，种植层托架采用抽拉式结构，作物采收与秧苗移栽时无需探身进入装置内部，降低农事操作的劳动强度。安装边界方面，装置单组占地宽度控制在2.5米以内，长度可根据场地实际情况灵活拼接扩展，整体高度不超过3米，不会对周边地块的作物采光造成遮挡，底部水池的深度设置为0.6米，既满足常规淡水鱼类的养殖水深要求，又避免水深过大带来的结构承重压力与安全隐患。整套装置将清洁能源生产、高效农业种植、生态水产养殖三个原本独立的系统做了结构与功能上的深度融合，

　　打破了传统光伏项目与农业生产相互争地的矛盾，通过物质循环与能量梯级利用提升单位土地面积的综合产出效益，结构设计上充分考虑了农业生产的实际操作需求，没有为了追求发电效率而牺牲农业生产的便利性，所有管路与线路均做了隐藏式排布，避免农事操作过程中对管线造成磕碰损坏，材质选择上兼顾户外耐候性与农业生产的环保要求，不会在长期使用过程中析出有害物质影响种养产品的安全。
