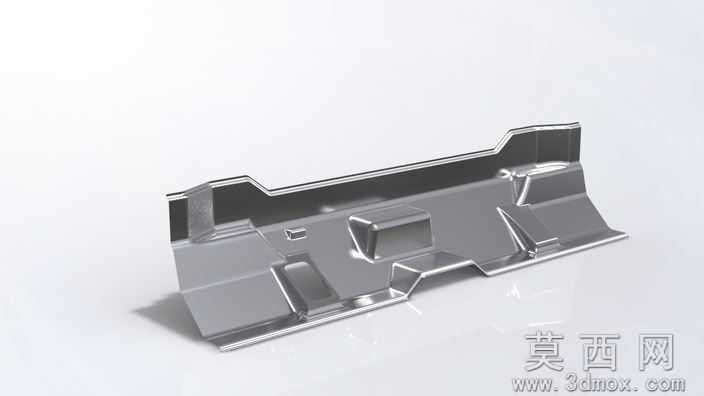

汽车驾驶室前台地板CKD结构件

本模型为汽车驾驶室前台地板的CKD散件结构，采用三维参数化建模方式完成全细节构建，建模过程中严格遵循汽车钣金冲压件的设计规范，完整还原了零件的所有结构特征。模型整体为一体化冲压成型的钣金结构，建模时先通过草图绘制零件的整体外轮廓，精准把控各段边线的弯折角度与轮廓尺寸，再通过基体法兰特征创建基础板体，随后依次添加边线法兰、折弯、成型特征来构建各个凸起的加强结构与安装定位结构。针对零件上的多处凹陷加强筋、凸台定位结构，建模时采用成型工具与拉伸切除、凸台拉伸组合的方式完成，确保每个结构的拔模角度、圆角过渡都符合实际冲压工艺要求，避免出现无法脱模的尖锐直角结构，所有弯折处都添加了对应板材厚度的折弯内R角，还原真实冲压件的工艺特征。材质设置上采用汽车车身常用的冷轧钢板材质参数，调整金属材质的粗糙度、反射率参数，渲染时采用工作室柔光环境，通过多角度打光凸显零件的弯折层次与金属质感，清晰呈现各个加强结构的凹凸形态与空间位置。设计过程中充分考虑CKD散件的装配需求，所有安装定位面的平面度、安装孔位的位置度都预留了合理的装配公差，零件的各个翻边结构既承担结构加强作用，也为后续与周边车身构件的焊接、螺接装配提供了贴合面，多处交错的加强筋结构在不增加板材厚度的前提下大幅提升了零件的结构刚度，可有效承受驾驶室内的踩踏载荷与车身行驶过程中的振动载荷，避免长期使用出现变形问题。模型完整还原了零件的所有细节特征，包括各个小的定位凸点、避让缺口、工艺缺口，每个结构的尺寸比例都与实际零件保持一致，可用于汽车CKD装配工艺演示、车身结构教学、冲压模具设计参考等场景，能够直观展现该类车身钣金件的结构特点与设计逻辑。
