庞蒂亚克GTOB柱低修剪模结构设计

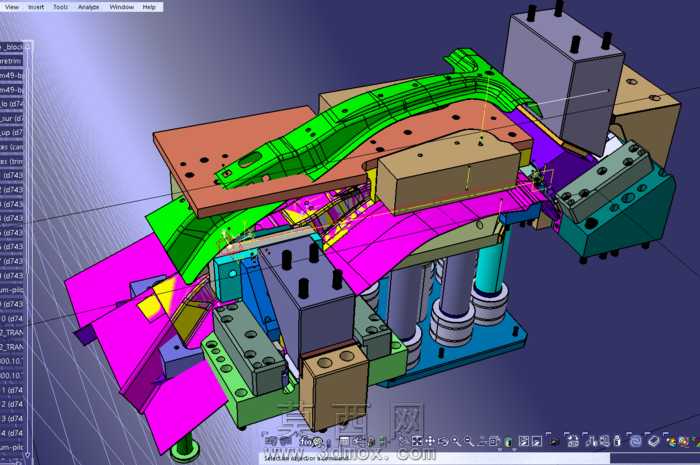

本作品为庞蒂亚克GTO车型B柱的低修剪模三维建模成果，建模过程依托专业三维机械设计软件完成，整体采用自顶向下的装配设计思路，先完成B柱冲压件的型面提取与修边工艺分析，再依次拆分上模、下模、压料芯、修边镶块、导向组件、弹性复位元件等核心功能模块，确保各部件的装配间隙、运动行程完全匹配实际冲压生产的工艺要求。模型渲染阶段针对不同功能部件赋予差异化材质：上下模座采用调质钢材的哑光金属质感，修边刃口镶块赋予淬火模具钢的高亮金属材质，压料板与弹性元件分别对应聚氨酯橡胶、弹簧钢的材质表现，导向导柱导套添加镀铬层的反光效果，不同功能部件通过色彩与材质区分，清晰展现模具的分层装配逻辑与结构组成。结构设计上，该修边模针对B柱的复杂曲面造型，采用分体式修边镶块布局，便于后期刃口磨损后的更换维护；压料机构布置多组氮气弹簧提供均匀压料力，避免修边过程中板料出现窜动、起皱问题；导向系统搭配导柱导套与内导板双重导向结构，保障上下模合模精度，修边刃口的切入角度、废料滑落通道均经过反复校核，确保修边工序完成后废料可顺畅排出，不会卡滞在模腔内部。设计过程中重点考量B柱作为汽车车身侧围关键结构件的精度要求，修边轮廓的公差控制在±0.1mm范围内，所有镶块的安装定位面均设计了定位销与紧固螺栓的安装位，模座上预留了设备安装槽、快速起重孔等生产配套结构，整体模型完整还原了汽车覆盖件修边模的真实结构，可用于模具结构教学、冲压工艺方案验证等场景。
