立式涡轮泵排放压头结构设计

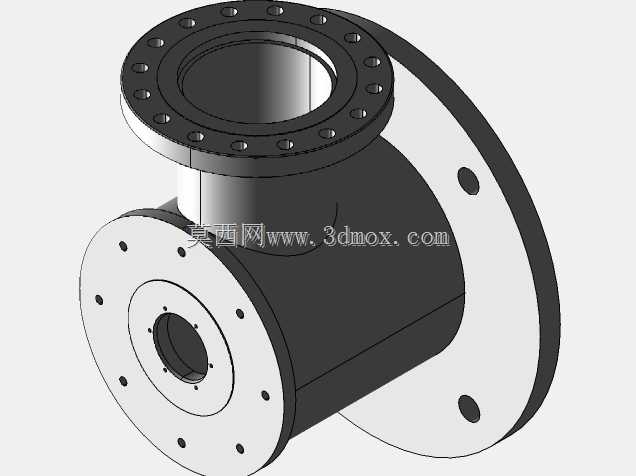

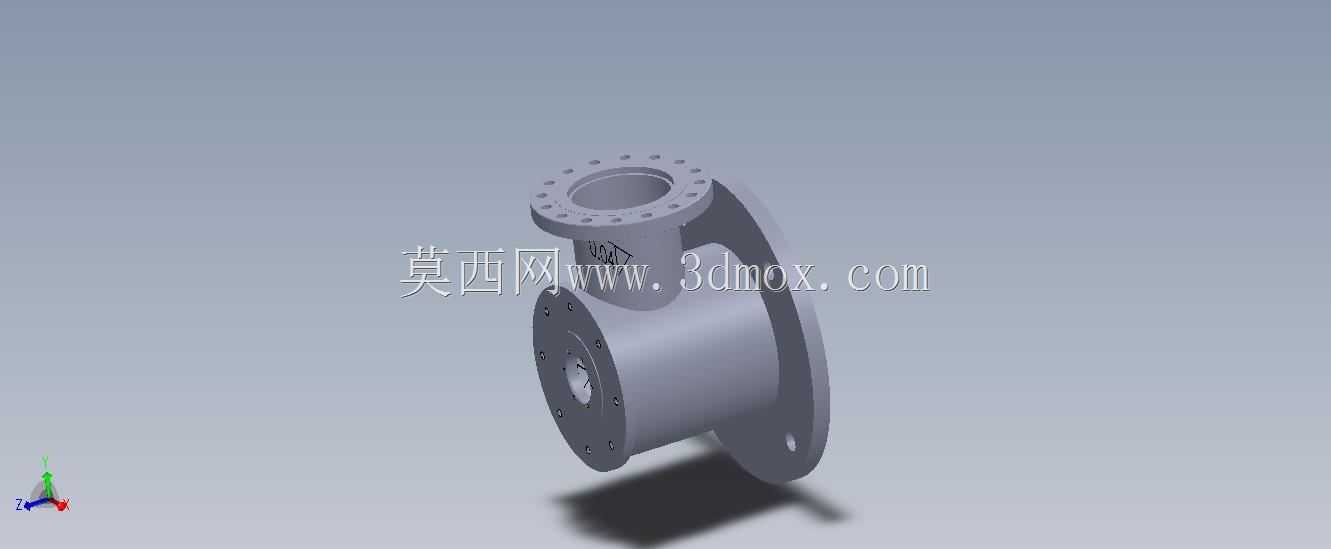

　　在石化输送、市政给排水、工业循环水系统的立式涡轮泵机组中，排放压头是连接泵体增压腔与外排管路的核心过流承压部件，承担着将叶轮做功后获得压能的流体平顺导向出口管路、同时承载管路连接载荷与泵体运行振动的双重作用。从结构设计逻辑来看，该部件采用一体式铸造壳体搭配机加工连接面的方案，主体流道做圆弧过渡处理，避免流体在腔体内形成直角折返造成的局部压损与湍流激振，能有效降低泵组运行时的流致噪声与能量损耗。部件上设置的两处法兰连接结构，一处为与涡轮泵泵体出口端对接的侧置法兰，另一处为垂直向上的管路连接法兰，法兰端面均预留了标准螺栓孔位，安装时可直接与同压力等级的标准法兰配对，无需额外加工转接结构，适配多数常规立式涡轮泵的安装接口尺寸。

　　安装边界方面，该压头的轴向安装尺寸与泵体出口的同轴度公差控制在0.05mm以内，径向安装空间可适配常规泵房内立式泵的排布间距，不会与相邻泵组、管路支架产生干涉，安装时仅需保证法兰端面密封垫片的压缩量均匀，即可满足承压密封要求。从功能特性上看，该压头的腔体壁厚根据额定工作压力做了等强度设计，承压薄弱区域做了局部加厚处理，可承受泵组额定工况下的流体静压与水锤冲击，内部流道的粗糙度控制在Ra3.2以内，减少流体沿程阻力，提升泵组整体运行效率。实际选型应用中，该结构适配输送清水、轻度腐蚀性工业流体的立式涡轮泵，可直接替换同接口规格的老旧压头部件，也可作为新泵设计的过流结构参考，建模时还原了所有连接孔位、倒角与壁厚细节，可直接用于工程装配干涉检查、管路应力校核等设计环节，帮助结构设计人员快速完成泵组出口段的布局设计，减少重复建模的工作量。
