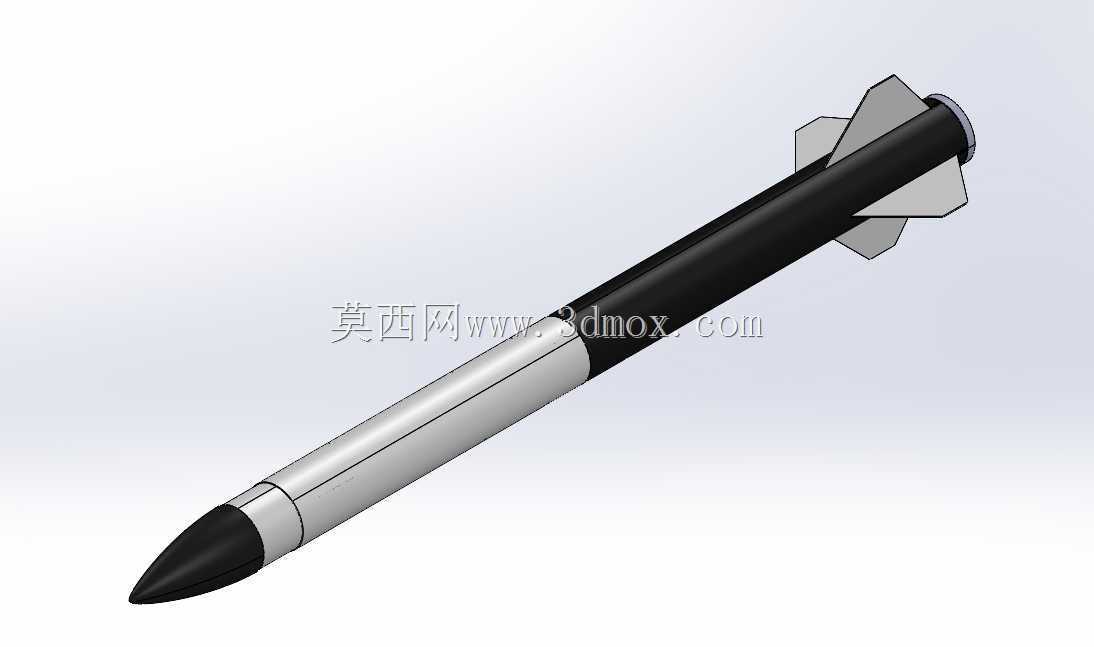

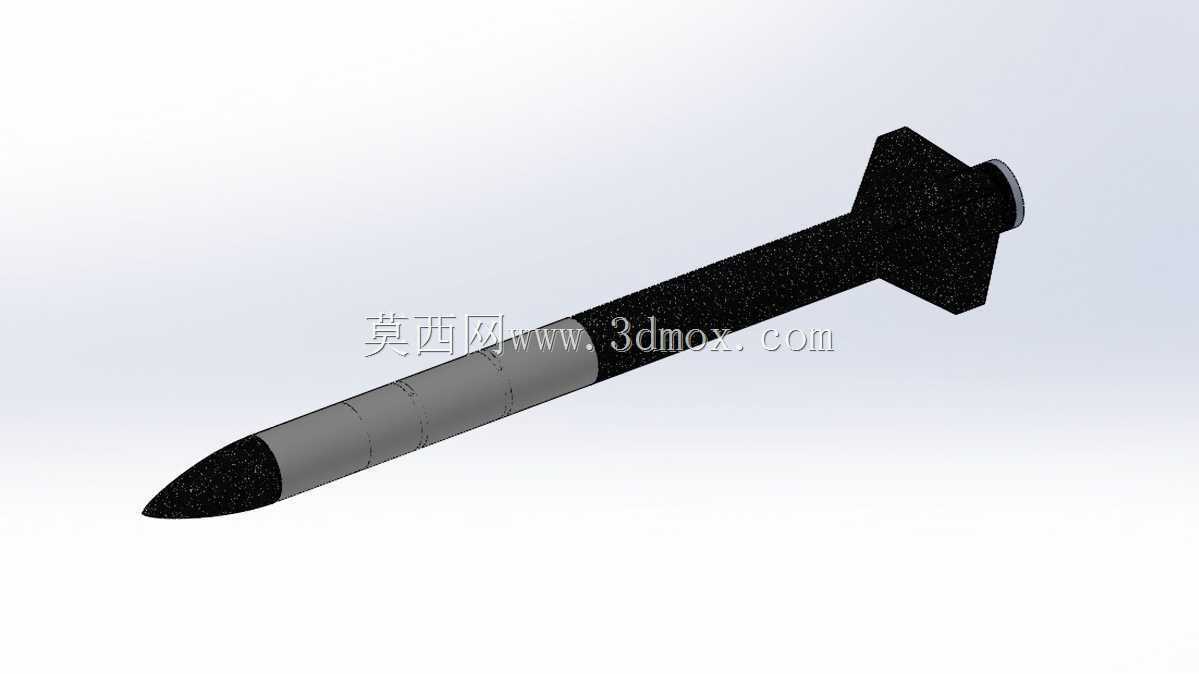

小型探空火箭整体结构三维设计方案

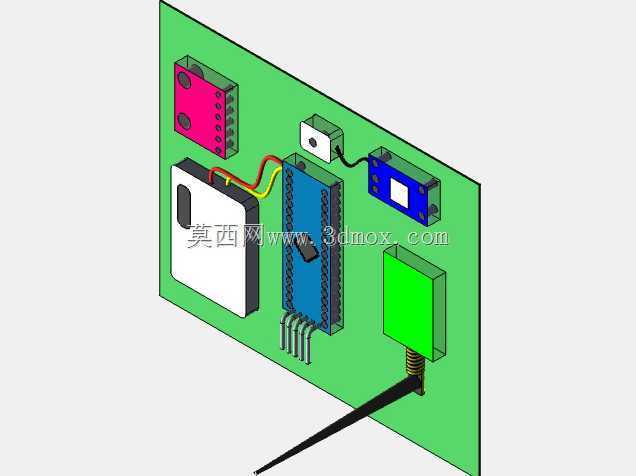

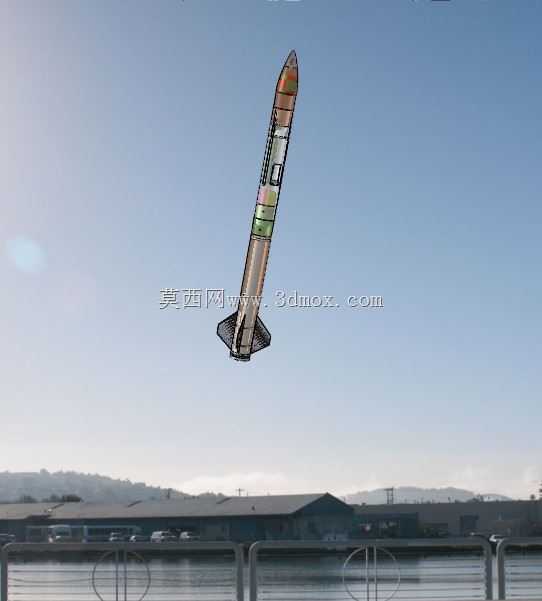

　　本次呈现的小型探空火箭结构设计，主要面向低空大气探测、高校航天工程实践教学、青少年科创赛事原型制作等场景，区别于大型运载火箭的复杂冗余设计，该结构在满足基础气动要求的前提下尽可能简化加工难度，适配小体量固体燃料发动机的搭载需求。从实际用途来看，该结构可搭载小型温湿度传感器、气压采集模块完成0-3km高度的近地大气参数采集，也可作为航天科普展品直观展示火箭的基础组成结构，帮助初学者理解箭体各部件的功能分工。

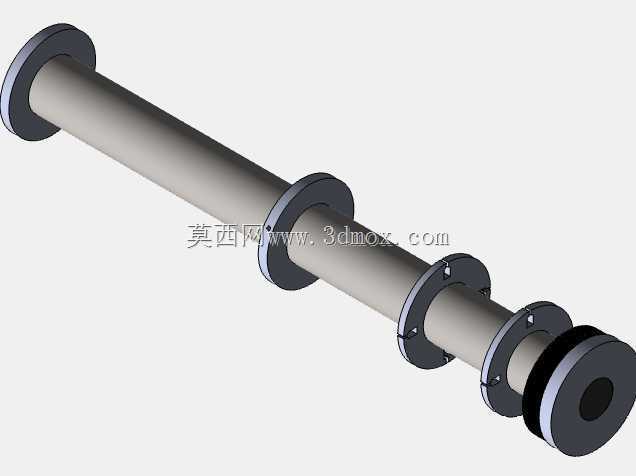

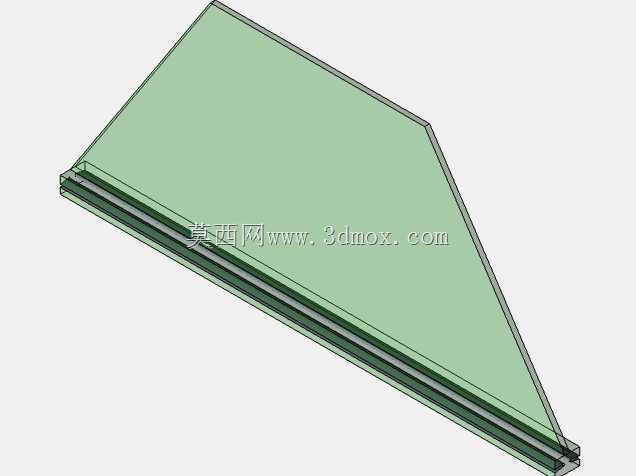

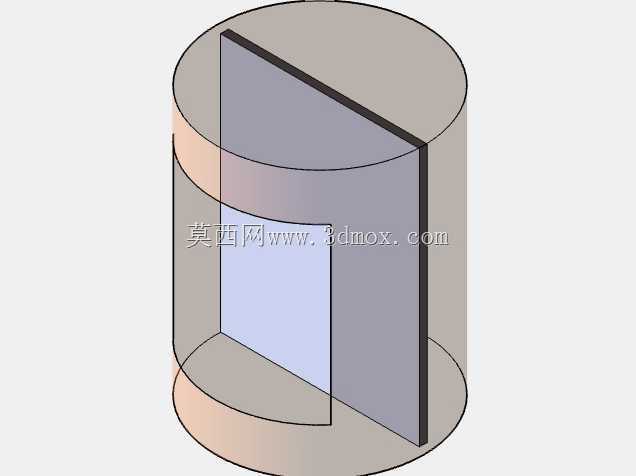

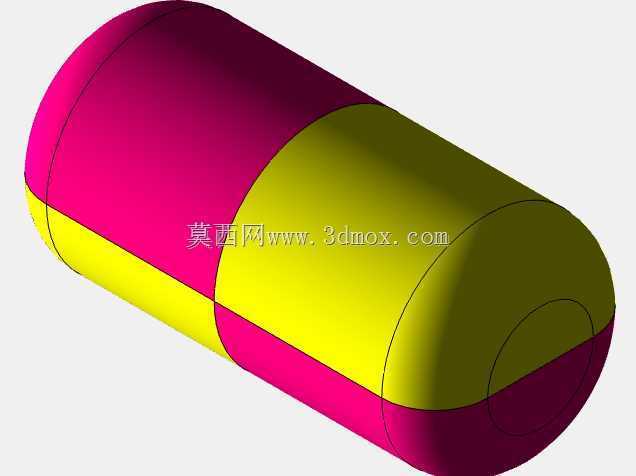

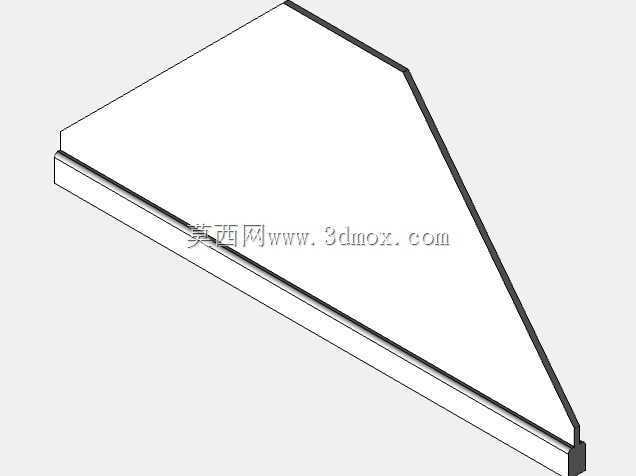

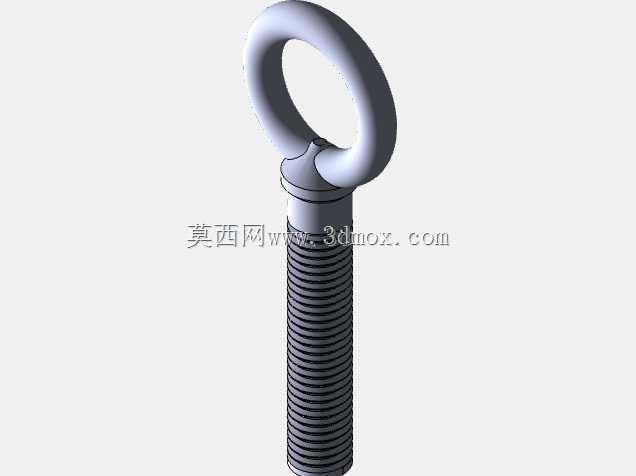

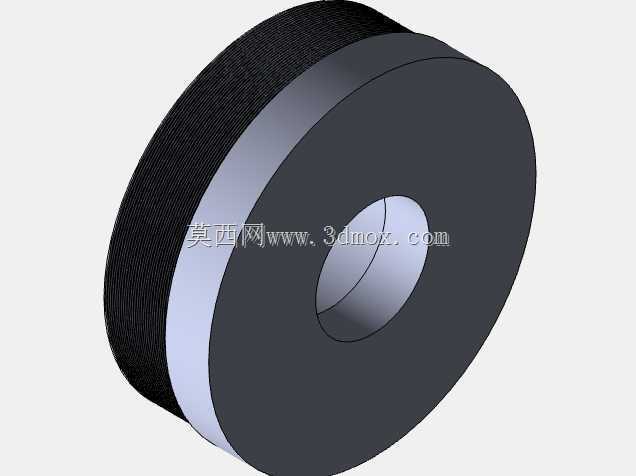

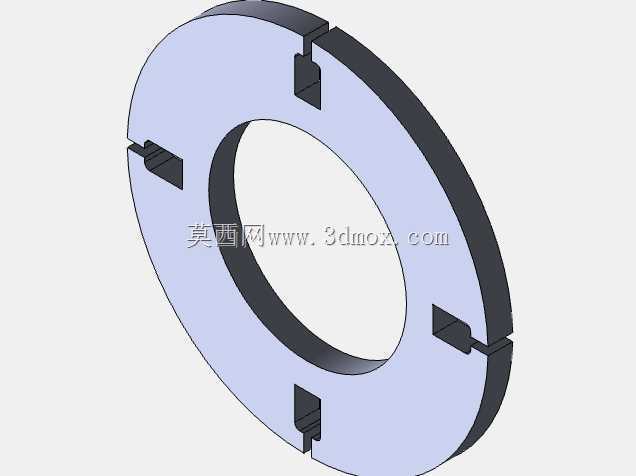

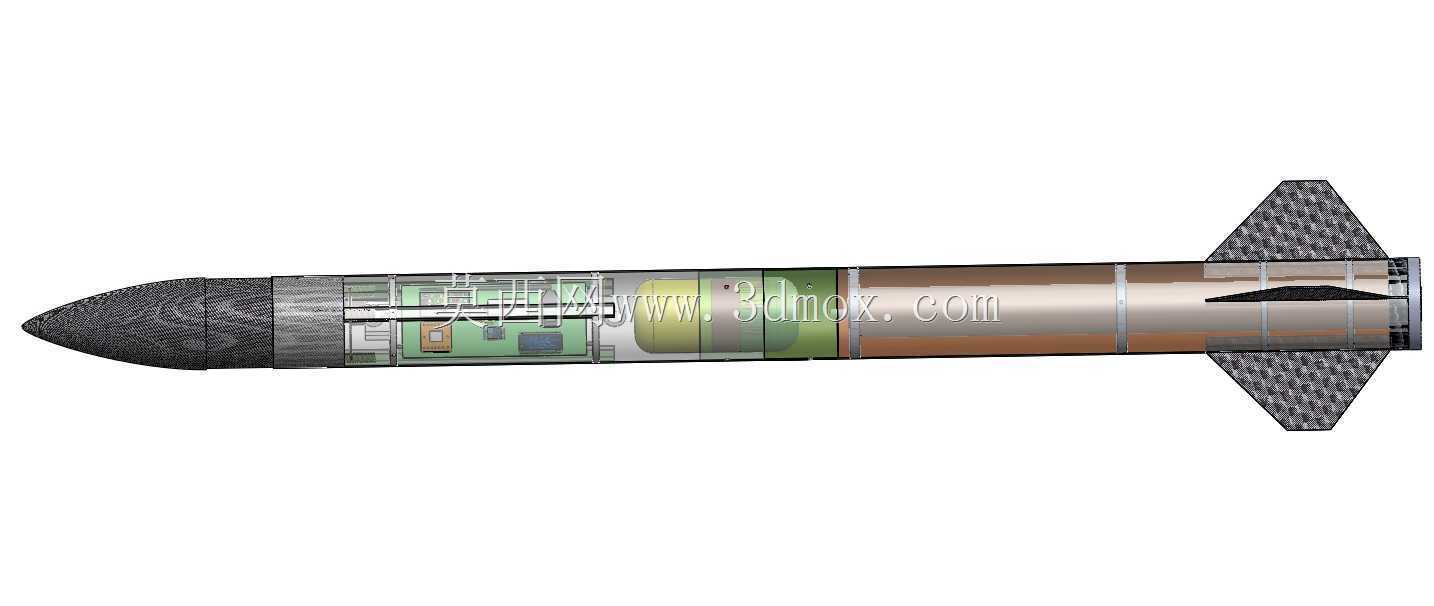

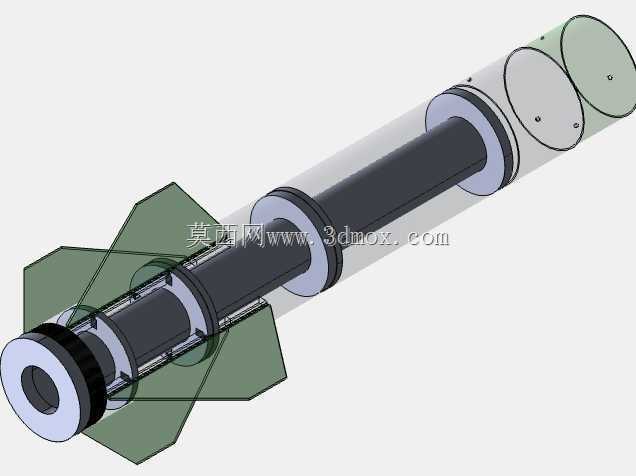

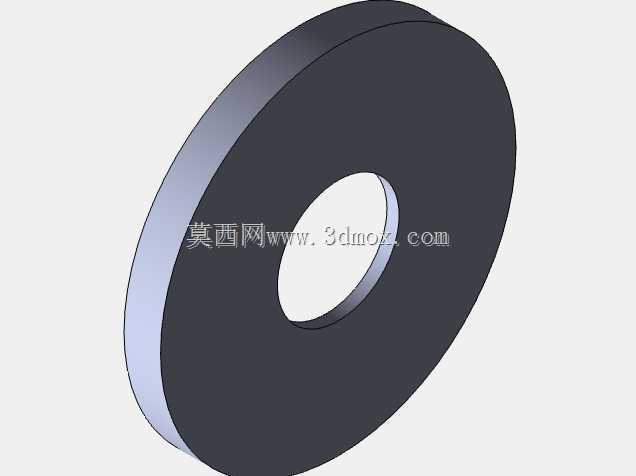

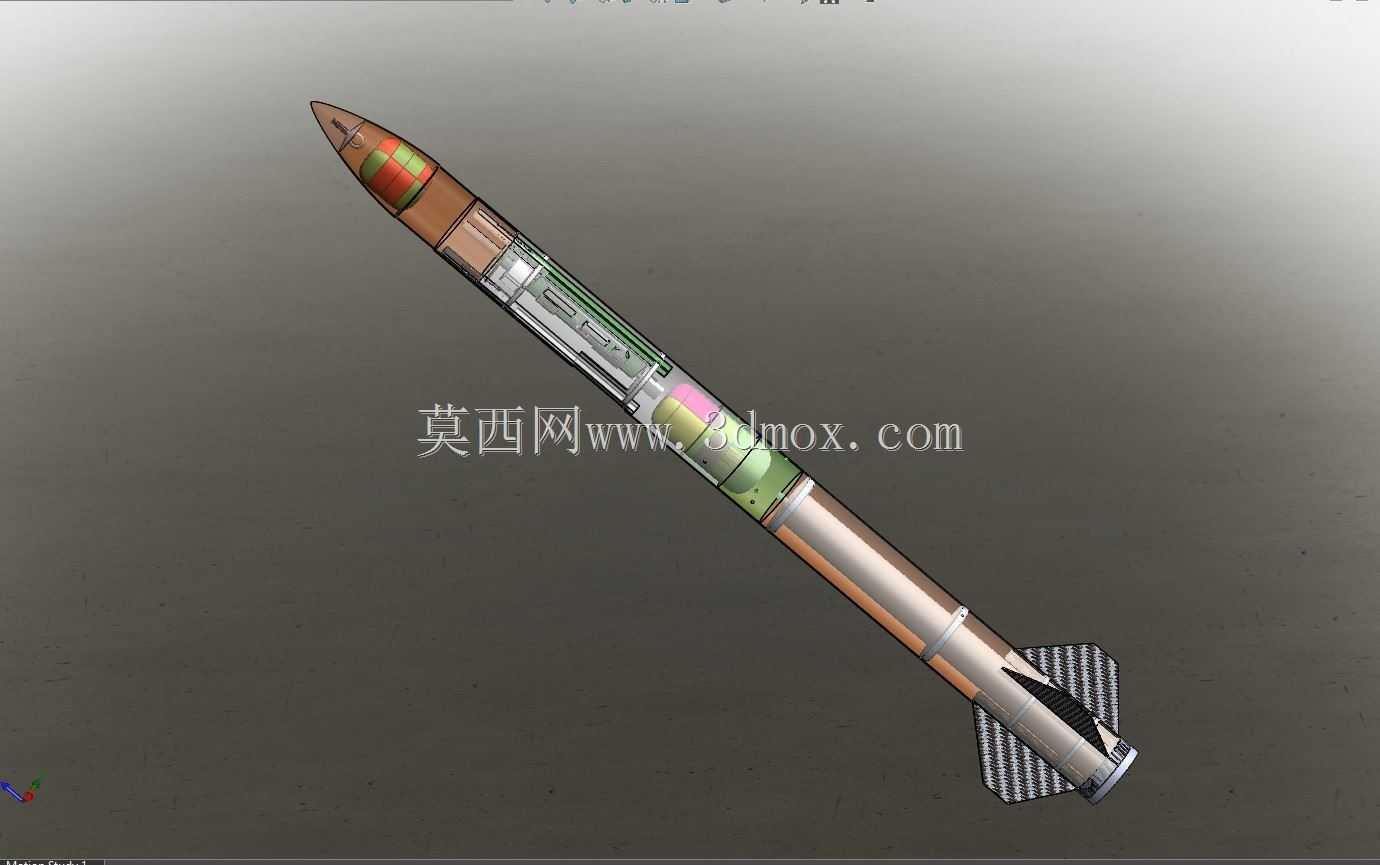

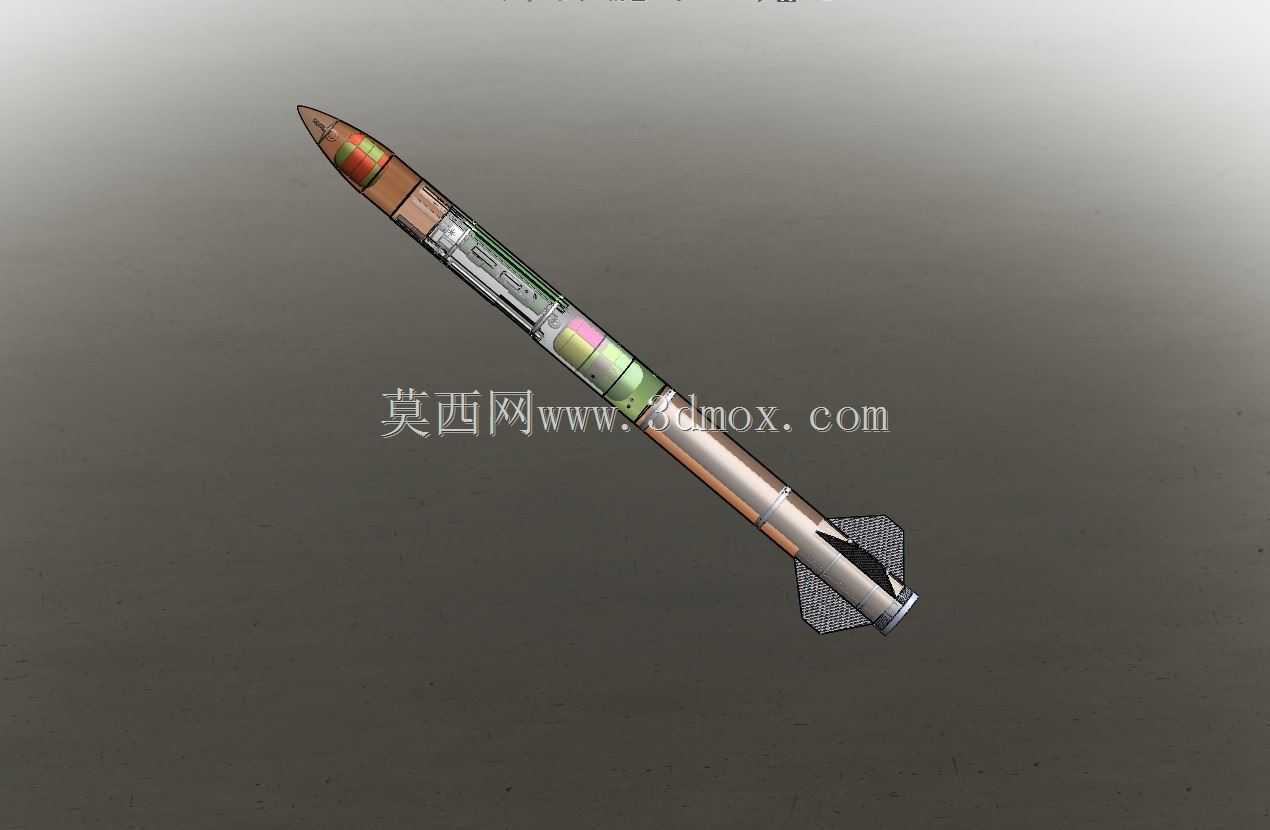

　　功能特性层面，整体结构分为弹头、载荷舱、燃料舱、尾段、尾翼五个核心部分，弹头采用钝锥形设计，在跨音速飞行阶段可有效降低头部激波阻力，同时避免尖锐弹头在加工、运输过程中出现磕碰变形的问题；载荷舱预留标准圆柱形安装空间，可适配常规尺寸的采集模块与配重块，通过调整配重块的安装位置可灵活调整全箭质心，确保飞行过程中的静稳定度处于0.08-0.12的合理区间，避免出现飞行失稳翻滚的问题；燃料舱为等直径圆柱段，内壁预留发动机安装定位台阶，可直接适配市面上通用的29mm直径小型固体火箭发动机，无需额外加工转接结构；尾段设置发动机挡圈与喷管让位空间，可承受发动机工作时的轴向推力，同时预留降落伞舱的安装位置，满足回收需求；四片对称布置的梯形尾翼采用后掠设计，翼面与箭体轴线保持垂直安装公差控制在0.2°以内，可在飞行过程中提供足够的稳定力矩，抵消飞行过程中的侧向扰动。

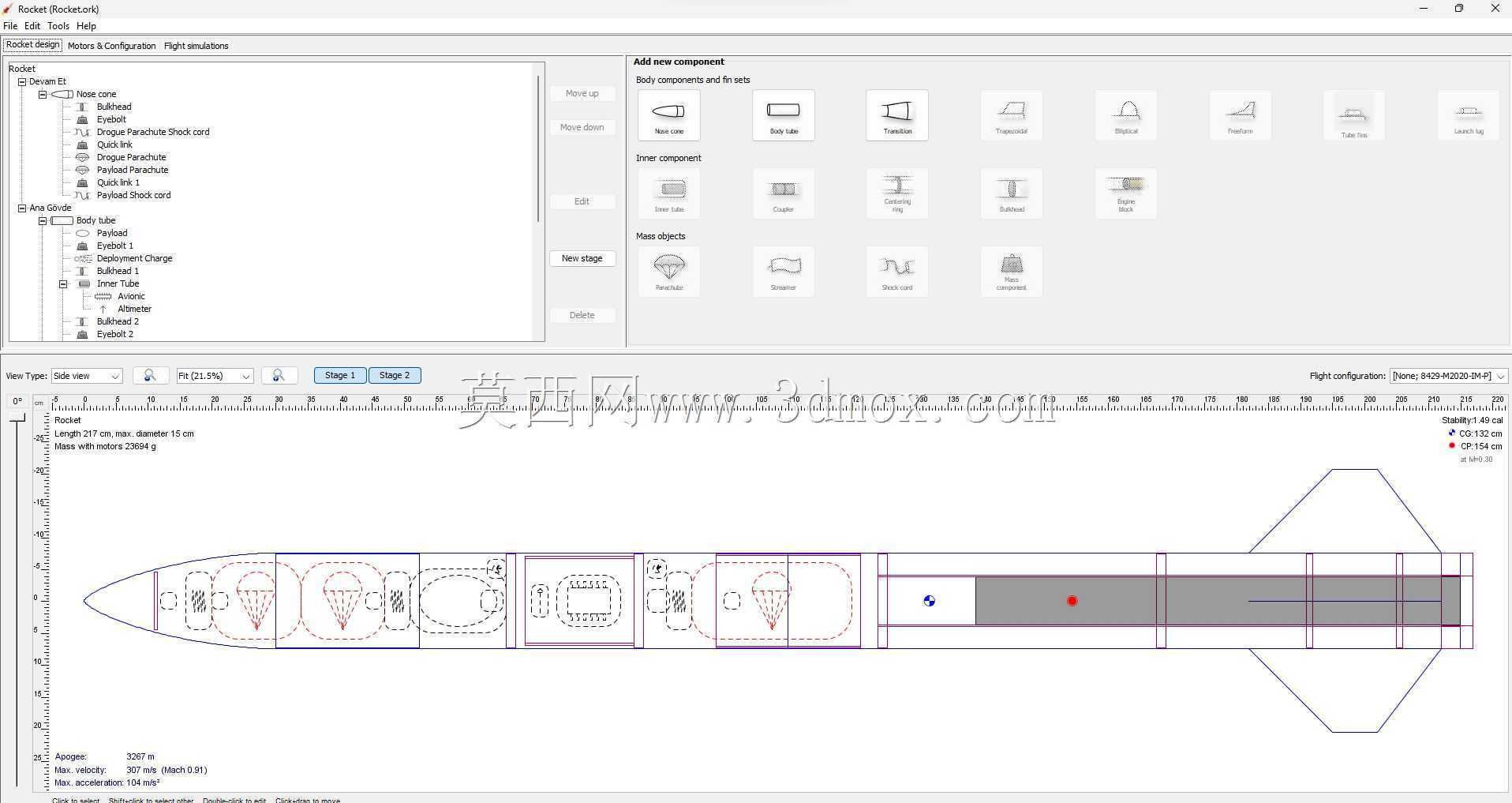

　　设计思路上，整体遵循模块化拆分原则，各舱段之间采用台阶定位加卡扣连接的方式，无需额外紧固件即可完成快速组装，既方便发射前的载荷调试与发动机安装，也便于回收后的部件检查与重复利用；气动外形经过多次CFD仿真迭代，在0.3-0.8马赫的飞行速度区间内，全箭阻力系数控制在0.35以内，压心位置位于质心后方1.2倍箭体直径处，满足小推力火箭的稳定飞行要求；结构强度方面，箭体主体采用薄壁结构设计，在保证轴向承压能力满足发动机推力过载要求的前提下，尽可能降低结构自重，提升全箭的推重比，尾翼与箭体的连接位置设置加强筋，可承受飞行过程中最大15g的侧向过载，避免翼面出现变形或脱落问题。

　　外形尺寸与安装边界层面，全箭总长度控制在1200mm以内，最大箭体直径为80mm，尾翼展长为120mm，整体外轮廓无突出的尖锐结构，适配常规的地面发射导轨安装要求，发射时仅需匹配内径82mm的导向管即可完成发射导向；各舱段的连接台阶配合公差控制在H7/h6，既保证组装时的同轴度要求，也避免出现装配过紧无法拆分的问题；载荷舱的内部有效安装空间为直径60mm、长度150mm的圆柱腔，可根据任务需求更换不同的功能模块，无需改动整体箭体结构；尾翼安装位置距离箭体尾部端面100mm，安装后翼面后缘与喷管出口端面保持20mm的安全距离，避免发动机喷出的高温燃气直接冲刷翼面造成结构损伤。
