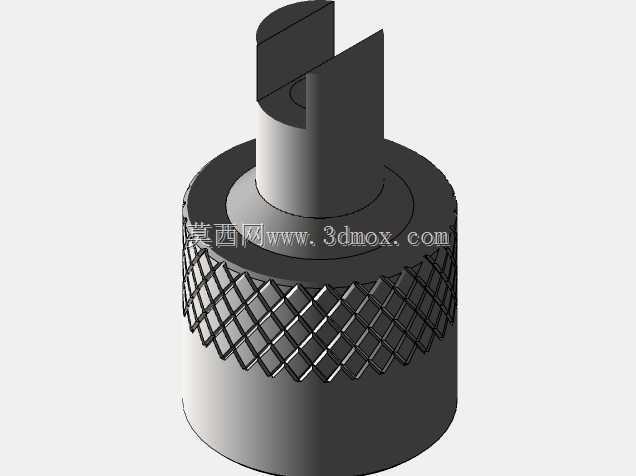

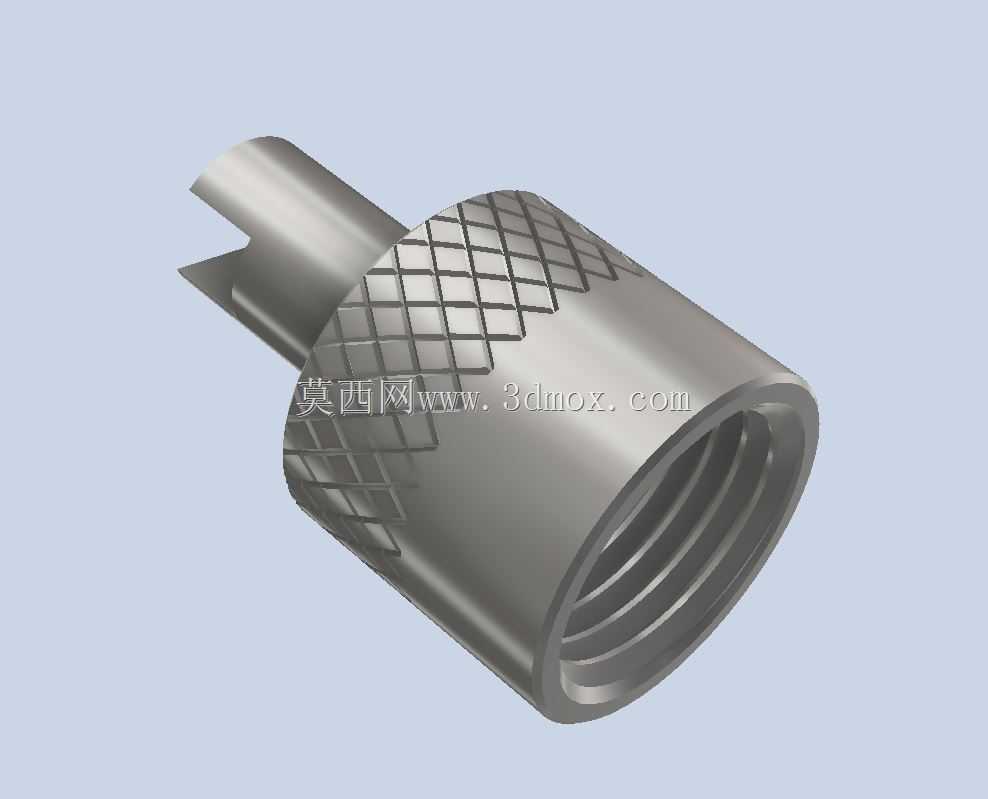

施拉德内螺纹标准密封接头盖帽结构

　　在气动管路、流体输送系统以及各类带施拉德接口的设备运维场景中，这类带内螺纹的盖帽是极易被忽略但直接影响接口防护效果的基础零件。日常设备存放、管路闲置阶段，裸露的施拉德接头很容易落入灰尘、水汽，或是被外力磕碰损伤螺纹牙型与密封端面，轻则后续对接时出现密封失效泄漏，重则直接导致接头报废，需要整段管路更换，这类小零件的防护价值在工业现场往往远超其本身的制造成本。

　　从实际使用需求出发，这个盖帽的核心功能是实现V8 GOST 8107-75、Vg8 DIN 7756两类标准施拉德乳头接口的密封防护，设计时优先匹配对应标准接头的螺纹参数，内螺纹的牙型角、螺距、大中小径公差严格贴合对应标准要求，旋合后能完全覆盖接头的外露螺纹段与端部密封面，隔绝外界杂质侵入。考虑到现场操作大多是徒手完成，不需要借助额外工具，盖帽外壁设计了全周滚花结构，滚花的网纹间距、深度经过适配，即使手上沾有少量油污、冷却液，也能提供足够的摩擦力，方便快速旋紧或拆卸，不会出现打滑脱手的情况。

　　结构设计上，盖帽采用一体式回转体结构，没有多余的拼接部件，避免了拼接缝隙带来的藏污纳垢与结构强度薄弱点。顶部的开槽结构并非装饰设计，而是预留了应急操作空间，当徒手拧紧力矩不足、或是长期使用后螺纹段出现轻微卡滞时，可以借助平口螺丝刀等常见工具插入槽内辅助施力，不需要专门定制配套工装，适配现场复杂的操作条件。内部螺纹段末端预留了足够的沉孔空间，旋合到位后不会对接头端部的阀芯、密封顶针造成挤压，避免误触发接头导通或是损伤精密密封结构。

　　从安装边界来看，这类盖帽的径向最大尺寸控制在适配手动操作的合理范围，不会因为外径过大导致相邻排布的接头出现安装干涉，即使是在密集布置的阀组、气路排上，也能逐个独立拆装，不会碰到周边的其他管路零件。轴向尺寸刚好覆盖接头的外露长度，旋合后不会突出过多占用额外安装空间，在设备紧凑布局的舱体内也能正常使用，不会和周边的结构件产生磕碰。材质选择上适配常规工业场景的使用需求，兼顾结构强度与一定的耐腐蚀性，在常规车间温湿度、少量油气接触的环境下不会快速锈蚀老化，能长期保持螺纹的旋合顺畅与外壁滚花的摩擦力。

　　建模过程中，回转主体部分通过旋转特征生成，保证整体同轴度符合装配要求，螺纹段采用标准牙型扫描生成，和对应标准接头的螺纹配合间隙控制在合理范围，既不会因为间隙过大导致松脱，也不会因为间隙过小出现旋合卡滞。外壁滚花通过阵列特征实现，网纹的凸起高度均匀一致，边缘做了微小倒角处理，不会出现锐边割手的问题。顶部开槽的宽度、深度经过参数校核，既能满足工具插入的强度需求，也不会因为开槽过深导致顶部结构强度不足，出现受力开裂的情况。所有棱边都做了适配的倒角处理，去除加工毛刺，符合五金零件的常规加工工艺要求，不需要额外的复杂后处理工序就能直接量产。

　　在实际选型替换时，只需要确认待防护的接头符合V8 GOST 8107-75或Vg8 DIN 7756标准，即可直接选用该款盖帽，不需要额外改型，能覆盖绝大多数常规施拉德乳头接口的防护需求，在气动工具存放、液压设备闲置、制冷系统检修封口等场景下都能稳定发挥防护作用，避免接头因为外界因素损坏，降低设备运维的隐性成本。
