半挂车拖挂连接牵引铰链带牵引球结构

　　在道路货运与特种拖挂作业场景里，半挂车与牵引车之间的连接可靠性直接决定行驶安全，这套牵引铰链搭配牵引球的连接结构，是拖挂系统里承担力传递、姿态补偿的核心部件。日常作业中，牵引车与半挂车之间会存在频繁的相对俯仰、侧摆与小幅扭转，尤其是非铺装路面行驶、坡道起步、紧急制动工况下，连接部位需要同时承受纵向牵引力、横向冲击力以及垂直方向的交变载荷，这套结构的设计正是围绕这些复杂受力场景展开。

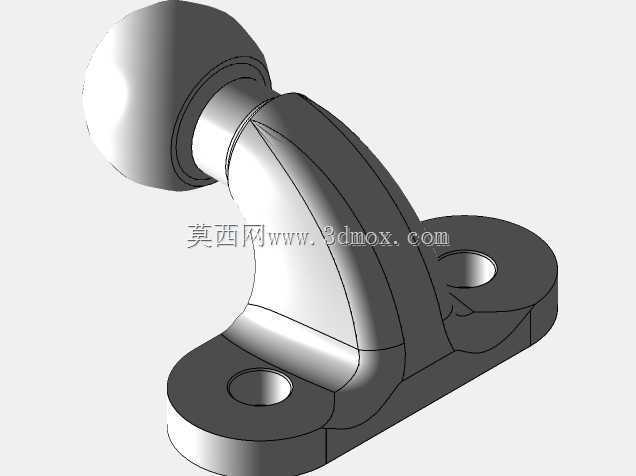

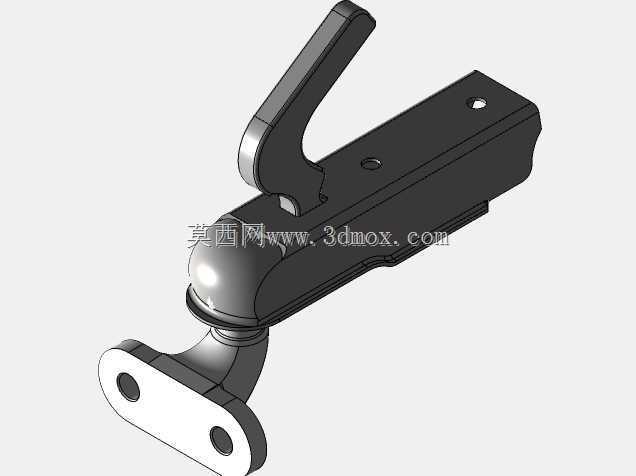

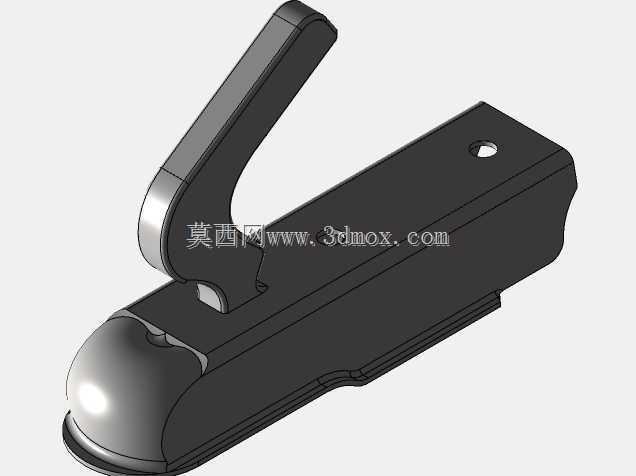

　　从功能特性来看，上部的扳把式锁止机构是实现快速挂接与脱开的核心，扳把下压时内部锁舌会与牵引球座形成卡合约束，避免行驶过程中连接松脱，扳把抬起时锁舌回缩，即可快速完成脱挂操作，不需要额外辅助工具，适配物流场站、野外作业等无辅助设备的挂接场景。下部的牵引球采用球面配合结构，能够允许拖挂端在一定角度范围内自由摆动，补偿行驶过程中车架之间的相对位移，避免刚性连接带来的应力集中，防止连接部位在颠簸路面出现断裂失效。

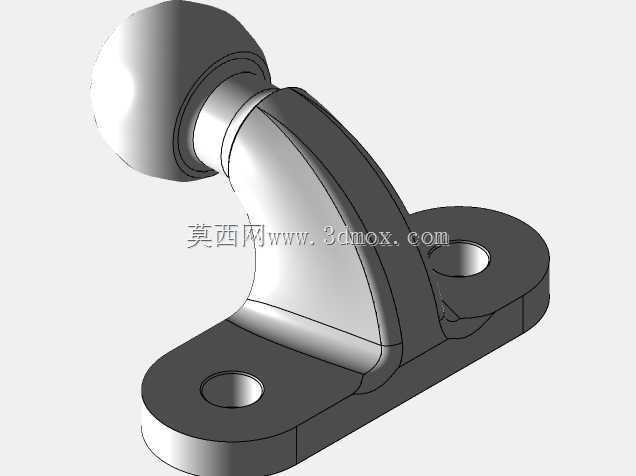

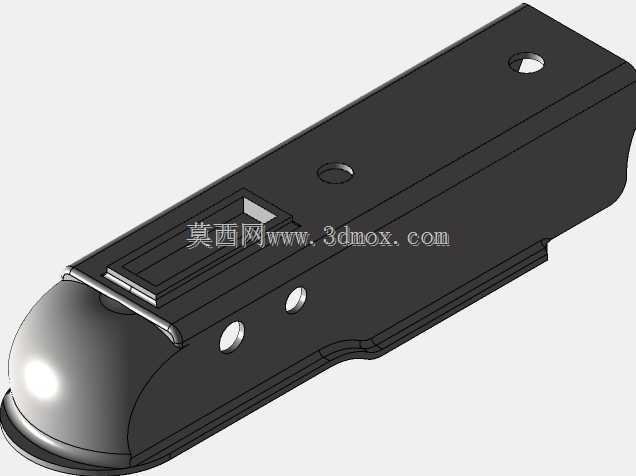

　　设计过程中首先确定的是安装边界，上部的安装基座采用平板式结构，预留两个螺栓安装孔，孔位间距与牵引车尾部的安装梁标准孔位匹配，基座长度方向的尺寸控制在适配常规重型车尾部安装空间的范围，不会超出车架侧边的外廓边界，避免影响其他附属部件的布置。下部的牵引球连接座同样采用双孔安装结构，对应半挂车前端的牵引架安装面，安装孔的孔径适配行业通用的高强度连接螺栓，不需要额外改制安装孔位就能完成适配。

　　结构细节上，锁止机构的扳把做了圆弧过渡处理，操作时不会出现尖锐棱角割手的问题，扳把的转动行程经过反复校核，下压到位后会形成自锁角度，即使行驶过程中受到振动冲击也不会自行抬起解锁。牵引球与上部基座的连接部位设置了耐磨衬套，长期摆动摩擦过程中可以更换衬套来恢复配合精度，不需要整体更换整个部件，降低后期维护成本。基座的主体截面采用变厚度设计，受力集中的锁止部位、牵引球连接部位做了局部加厚，非受力区域适当减薄，在保证结构强度满足额定牵引载荷要求的前提下，尽可能控制部件自重，减少整车的无效载荷。

　　实际选型匹配时，需要注意这套结构的牵引球直径符合对应吨位拖挂的标准尺寸，锁止机构的额定静载荷要大于拖挂总质量带来的最大冲击载荷，安装时要保证基座与车架安装面完全贴合，避免出现安装间隙导致螺栓受剪失效。日常运维中需要定期在锁舌配合面、牵引球球面涂抹润滑脂，减少磨损量，同时检查扳把的锁止可靠性，一旦发现锁舌磨损量超过阈值就要及时更换配件，避免行驶中出现脱挂风险。这套结构的三维建模过程中，所有配合面都按照实际装配公差做了间隙预留，运动部件的转动行程做了干涉检查，模拟极限摆动角度下不会出现部件之间的卡滞，能够直接用于后续的工程出图、虚拟装配验证以及有限元受力分析，为拖挂连接系统的选型改型提供准确的三维数模参考。
