5x10单坡彩钢夹芯板车库结构设计

　　这款单坡彩钢夹芯板车库结构，主要面向小型民用车辆停放、庭院零散物料仓储、户外作业工具临时遮蔽这类场景设计，整体采用冷弯薄壁型钢作为主承重框架，适配城乡自建房庭院、小型厂区边角空地、城郊临时作业点的快速搭建需求，不需要复杂的混凝土深基础，仅需对场地做简单硬化找平即可完成安装，整体搭建周期可控制在1-2个工作日，对施工人员的技能要求较低，常规五金安装工具即可完成全流程装配。

　　从结构受力逻辑来看，单坡排水的设计优先考虑了雨雪荷载的快速导排，坡面倾斜角度经过受力验算，可适配多数温带、亚热带区域的年降水量与冬季积雪厚度要求，避免平面积水积雪带来的额外荷载过载风险。主框架采用矩形冷弯型钢做立柱与屋面梁，节点处采用预制角码配合自攻螺栓连接，所有型材下料尺寸均做了模数化拆分，单根构件长度控制在常规运输车辆的载货尺寸边界内，不需要现场做二次裁切焊接，既降低了现场施工的防火要求，也减少了裁切误差带来的装配间隙问题。

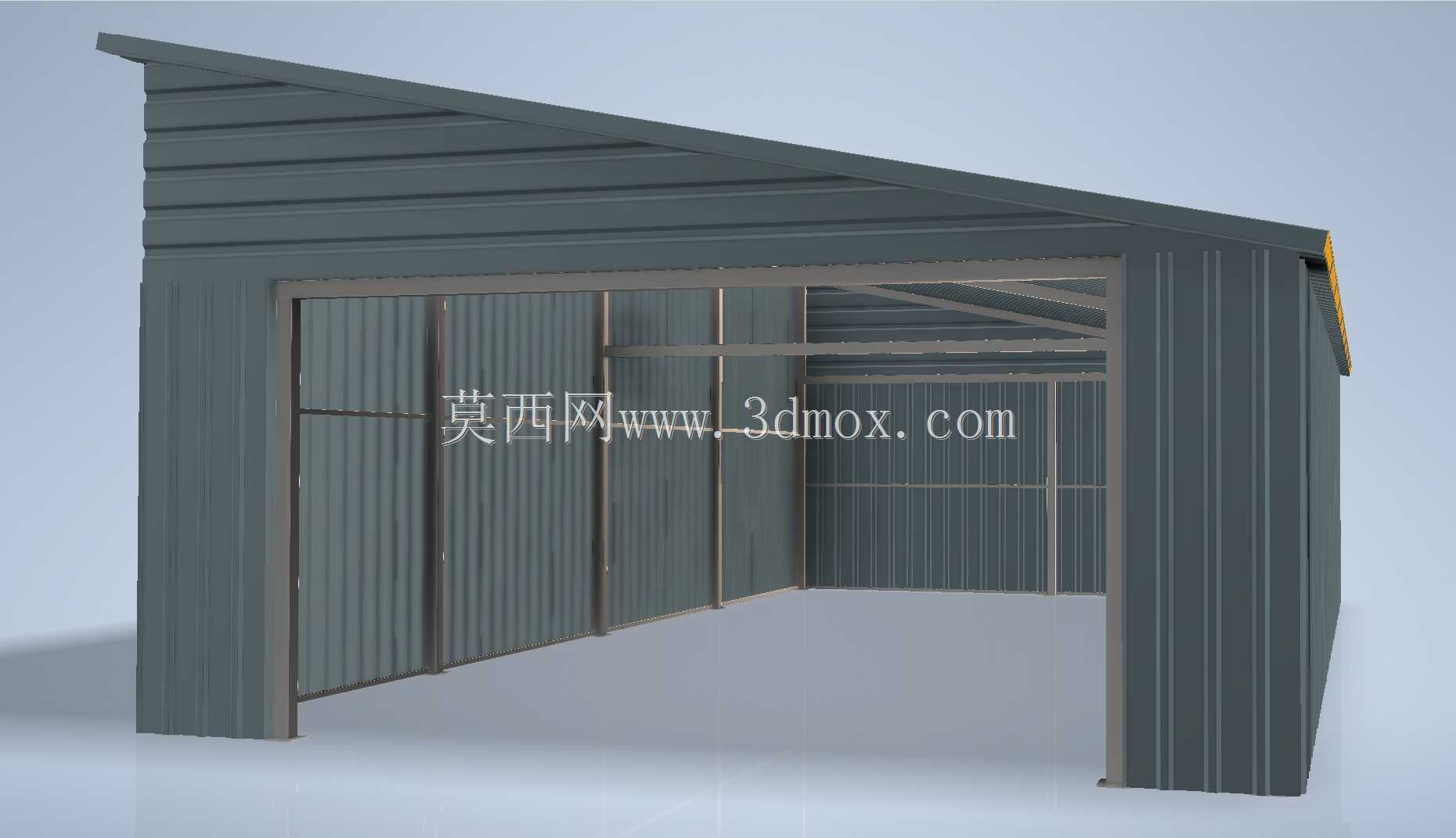

　　围护部分采用压型彩钢夹芯板，板材的波峰高度匹配常规紧固件的防水垫圈尺寸，板与板之间采用企口咬合结构，安装时仅需在搭接处打密封胶即可实现防水效果，夹芯层的厚度可根据使用区域的保温需求做调整，常规配置下可满足非采暖区域的基本隔热要求，若用于北方低温区域，可更换更厚的岩棉夹芯层，不需要改动主框架的连接孔位，适配性较强。车库正面采用全开敞式设计，开口宽度覆盖整个5米跨度方向，进出车辆时不需要预留额外的转弯半径，小型乘用车、电动三轮车、农用小型机具都可以顺畅进出，若有封闭需求，可在正面预留的安装孔位上加装卷帘门或者平开门，框架上的预制孔位已经提前做了位置匹配，不需要现场重新钻孔。

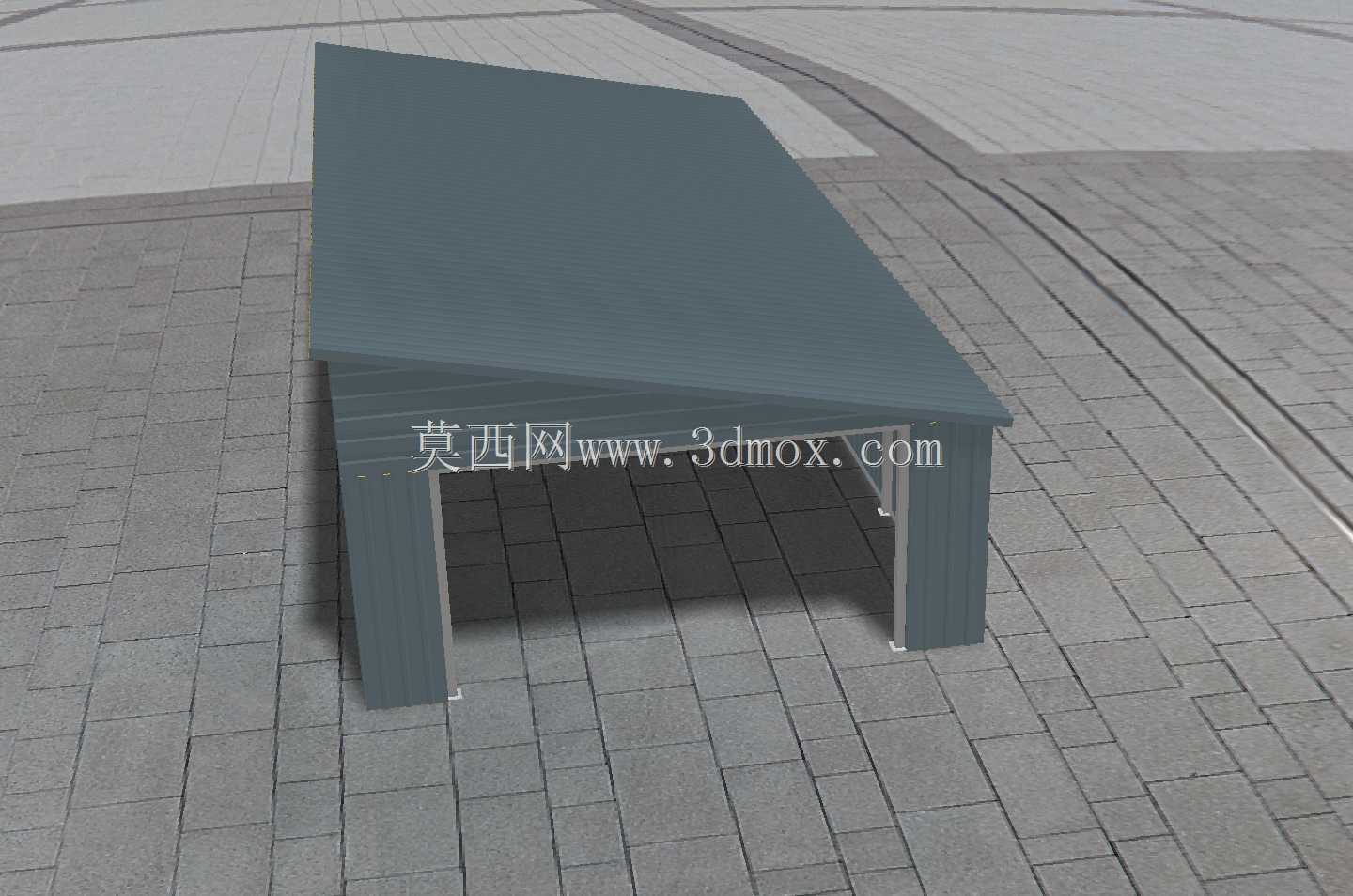

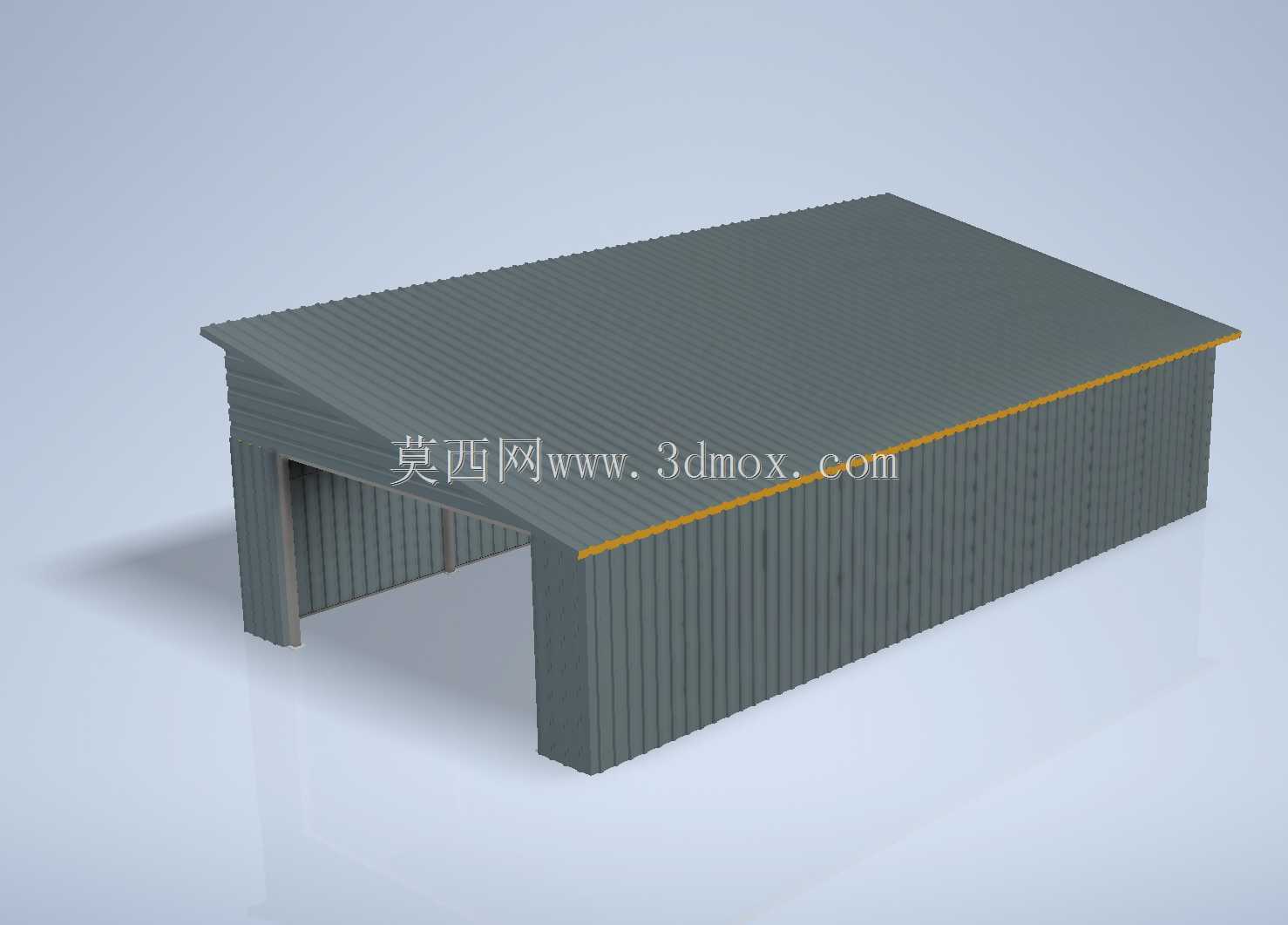

　　尺寸边界上，整体占地尺寸为5米跨度、10米进深，檐口最低处高度为2米，屋脊最高处高度为3.2米，这个高度尺寸既可以满足常规家用SUV、轻型皮卡的通行高度要求，也控制了整体的受风面积，在多风区域可降低风阻带来的结构拉扯力。所有外露的钢构件表面均做了镀锌喷塑处理，安装完成后不需要额外做表面防腐涂装，日常使用中仅需定期清理屋面排水沟的落叶杂物即可，维护成本极低。

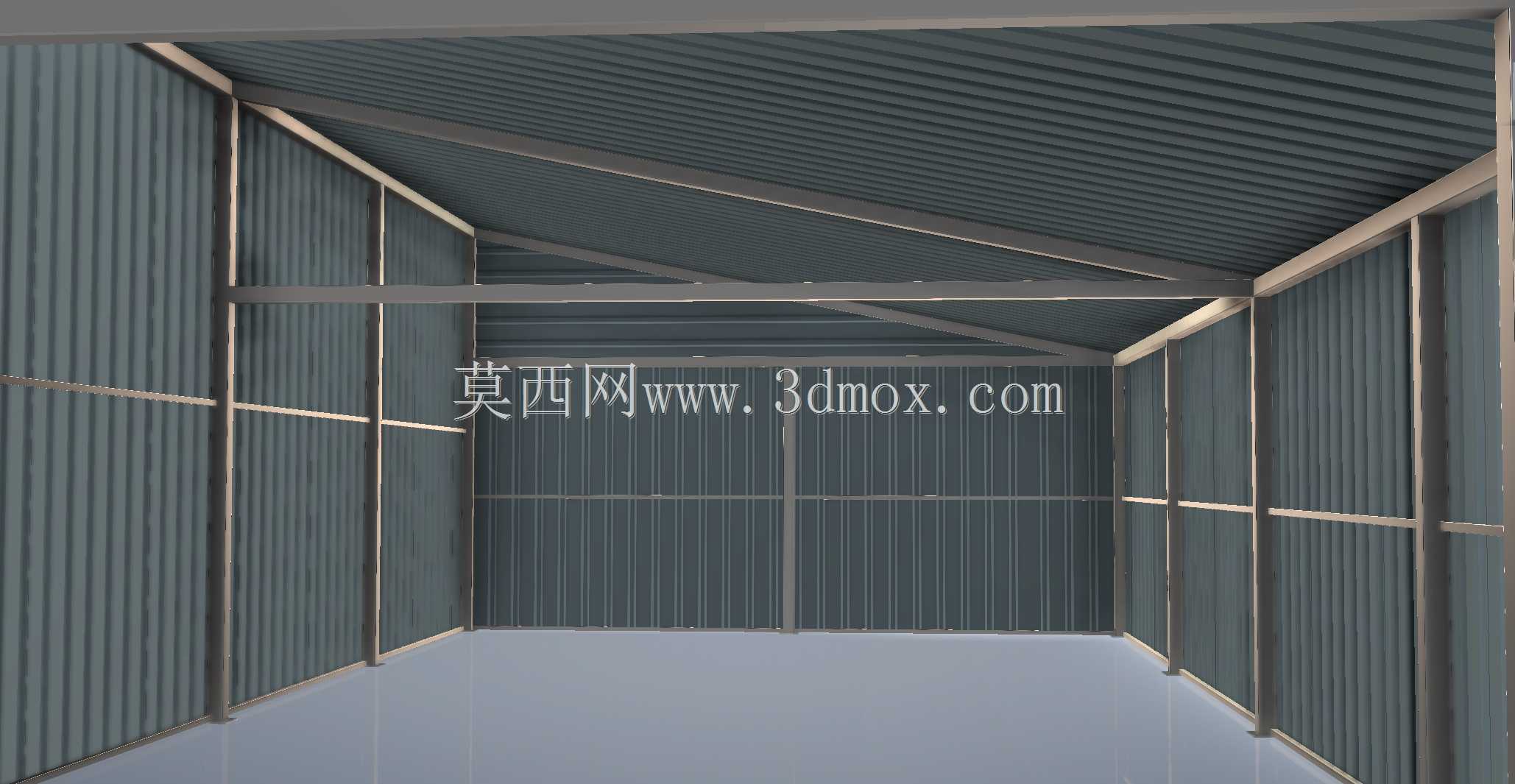

　　设计过程中优先考虑了构件的通用性，所有连接螺栓均采用国标通用规格，后期若出现构件损坏，可直接在本地五金市场采购同规格型材替换，不需要向原厂定制特殊配件。框架的立柱底部采用预制地脚板，地脚板上预留膨胀螺栓孔，安装时直接与硬化地面的膨胀螺栓锁紧即可，地脚板与地面之间可加装橡胶减震垫，既可以缓冲车辆进出时的震动传导，也能避免钢构件直接接触地面带来的锈蚀问题。屋面的檩条间距经过排布优化，匹配夹芯板的常规抗弯强度，既不会因为檩条过密造成材料浪费，也不会因为檩条间距过大导致夹芯板在人员踩踏检修时出现凹陷变形，人员可直接在屋面檩条对应位置行走做检修作业，不需要额外铺设临时走道板。

　　从实际使用场景的适配性来看，这款结构除了作为车库使用外，也可作为小型户外加工车间的遮蔽棚、农产品临时仓储棚、户外设备的防雨罩棚使用，整体结构的冗余荷载量预留充足，屋面可额外挂载小型照明灯具、监控支架这类轻型附属设施，不需要额外做结构加固。整体结构没有复杂的异形构件，所有型材均为直线型，三维建模过程中可直接通过参数化驱动调整尺寸，若需要更改跨度或者进深，仅需调整对应梁、柱构件的长度参数，节点连接结构不需要做改动，可快速衍生出不同尺寸的同系列结构方案，适配不同大小的场地需求。
