莱恩霍夫MS10快换连接支座结构设计

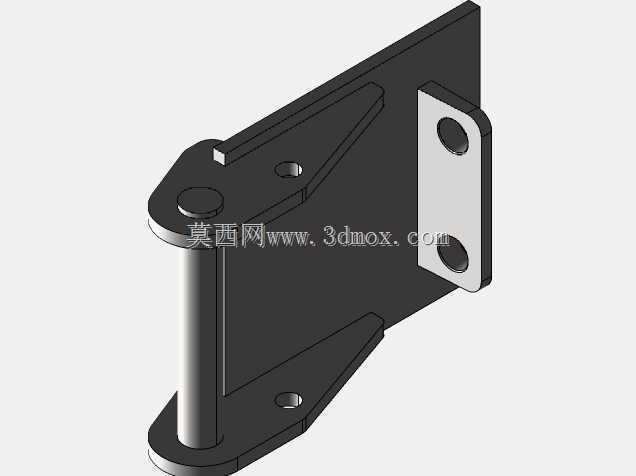

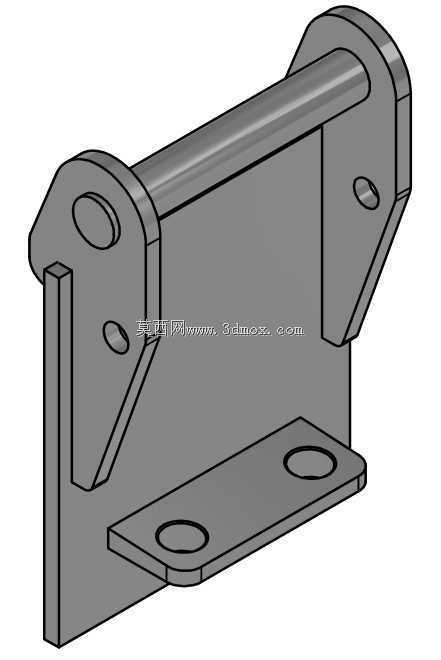

　　在小型挖掘机属具快换的作业场景里，这类连接支座是属具与斗杆端实现快速对接的核心受力构件，日常作业中需要频繁承接挖斗、破碎锤、抓斗等不同属具的切换，作业时要传递挖掘载荷、冲击载荷，同时保证对接定位的精度，避免属具出现旷量影响作业精度。从结构设计逻辑来看，整体采用折弯焊接式的板式承力结构，主体立板作为核心承力载体，两侧向上延伸出带同轴销孔的耳板结构，销孔的同轴度公差控制在0.05mm以内，保证快换销轴穿装时无卡滞，同时避免单侧受力导致的销孔偏磨。耳板与主体立板之间增设了三角形加强筋，筋板的厚度与主体立板保持一致，焊接时采用满焊工艺，焊脚高度不小于板材厚度的0.7倍，有效分散耳板承受的径向载荷，

　　避免重载工况下耳板出现焊缝开裂或者板材变形的问题。底部的安装法兰边向外延伸，法兰边上设置两个对称的安装通孔，孔位的中心距严格匹配属具端的安装基准，法兰边与主体立板的折弯处设置了R3的过渡圆角，减少应力集中，避免长期交变载荷下折弯处出现疲劳断裂。横向设置的连接轴采用实心圆钢加工，与两侧耳板采用过盈配合装配，装配后轴的两端与耳板外侧齐平，不会额外占用安装空间，轴的表面做了调质处理，硬度达到HB220-250，提升耐磨性能，减少频繁插拔快换机构带来的表面磨损。从安装边界来看，整体结构的横向宽度控制在适配1-2吨级小型挖掘机快换机构的尺寸范围内，两侧耳板的外侧间距与快换卡座的内槽宽度保持0.2-0.3mm的间隙，

　　既保证安装时可以顺利滑入卡座，又不会因为间隙过大导致作业时出现晃动。底部法兰边的安装孔采用沉孔设计，安装螺栓的头部可以完全沉入孔内，不会突出法兰表面，保证属具安装时法兰面与属具安装面完全贴合，避免出现点接触导致的连接松动。设计过程中充分考虑了野外作业的维护便利性，所有销孔的边缘都做了1×45°的倒角，方便销轴穿装，即使在有泥沙附着的工况下，也能快速完成对接，不需要额外清理孔位的杂物。结构上没有设置多余的复杂腔体，日常作业后可以直接用高压水枪冲洗表面附着的泥沙，不会出现泥沙积存导致的锈蚀问题。受力分析阶段针对最恶劣的偏载挖掘工况做了仿真验证，当单侧耳板承受最大挖掘力1.2倍的冲击载荷时，结构的最大应力出现在加强筋与立板的焊接处，

　　应力值远低于板材的屈服强度，安全系数达到3.5以上，完全满足重载作业的强度要求。板材选型上采用低合金高强度结构钢，相比普通碳素钢在同等厚度下强度提升30%以上，可以在保证结构强度的前提下适当降低板材厚度，控制整体构件的重量，减少快换机构的额外负载，提升挖掘机有效作业载荷。两侧耳板上设置的定位小孔，用于安装快换机构的锁止销，锁止销孔的位置度公差严格控制，保证锁止销插入后可以完全卡入快换卡座的锁止槽内，避免作业中锁止销意外脱出导致属具脱落的安全风险。整体结构的所有外露边缘都做了倒钝处理，没有尖锐的毛刺，避免安装维护过程中划伤操作人员。
