滑移式花园果园用旋耕机结构

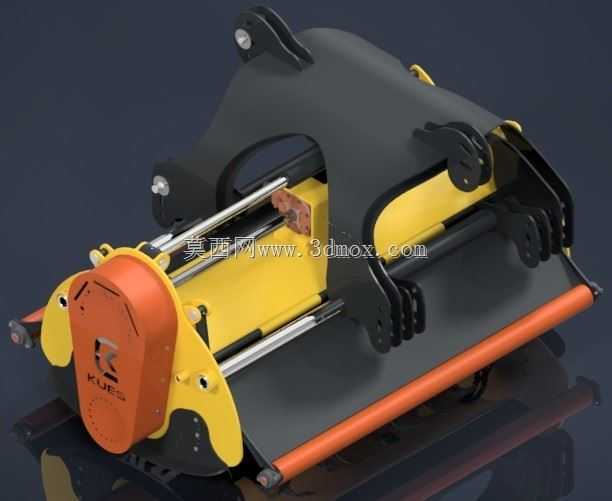

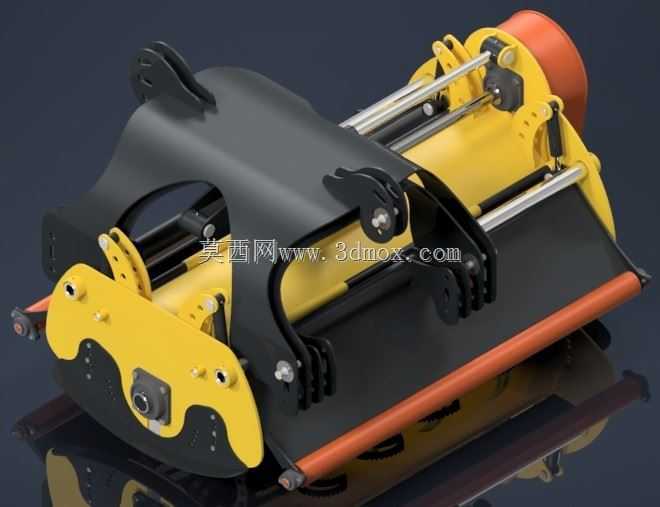

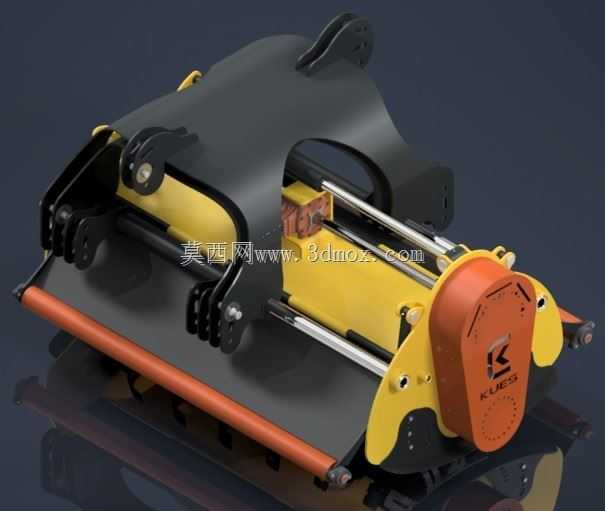

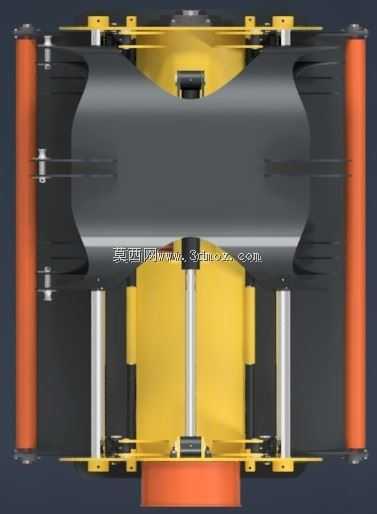

　　这款滑移式旋耕作业机具，核心适配小马力轮式拖拉机的后悬挂三点连接接口，主要面向家庭园艺地块、规模化果园行间、设施农业大棚内的浅表层土壤整理作业场景，解决常规全幅旋耕机无法在窄行距、近植株区域作业的痛点，避免耕作时碰伤果树枝干、作物根系的问题。从结构设计逻辑来看，整机采用侧置齿轮传动+中间滑移导轨的布局，耕刀辊的动力从侧边齿轮箱输入，避免中间传动箱在耕作带留下漏耕硬埂，同时滑移框架搭载在两根平行镀铬光轴上，光轴两端通过带防尘密封圈的自润滑衬套与主框架连接，可在液压油缸或者机械丝杠的驱动下实现横向位置调整，调整行程覆盖单侧最大670毫米的偏移量，能够匹配不同行距的种植模式，当机具偏移到最外侧位置时，

　　可实现距离植株根茎部仅140毫米的贴边耕作，无需人工二次整理边角区域。整机的安装边界完全符合常规三点悬挂的尺寸规范，上悬挂点距离下悬挂销轴的垂直距离适配15-40马力段拖拉机的后悬挂提升行程，下悬挂两个销轴的间距为标准的一类悬挂尺寸，挂接时无需额外改装拖拉机接口，动力输入轴的花键规格匹配常规540转/分的后动力输出转速，传动系统内置过载摩擦离合器，当耕刀碰到石块、树根等硬质障碍物时，离合器会自动打滑切断动力传递，避免打齿、弯轴等结构损坏问题。外防护结构采用上下分层设计，上部为高强度冲压成型的弧形挡泥罩，可阻挡耕作时飞散的土块，避免砸伤作业人员或者植株，挡泥罩内侧加装可更换的耐磨橡胶挡帘，降低土块反弹的噪音同时减少细碎土粒的飞溅；

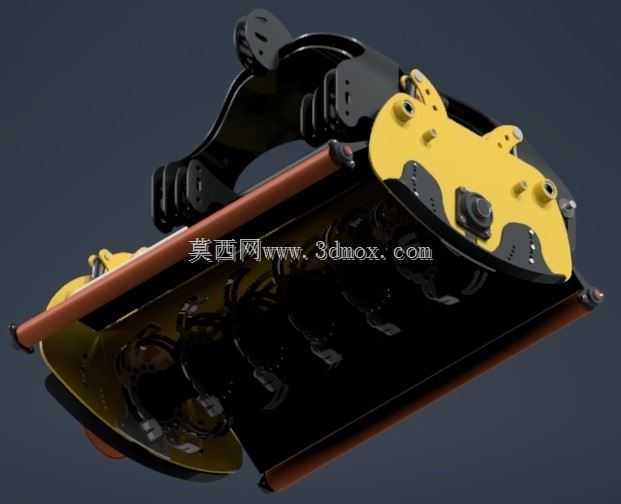

　　下部的橙色拖板可通过两侧的调节螺栓调整高度，以此控制耕深，最大耕作深度可稳定维持在120-150毫米区间，完全满足果园除草、表层土疏松、绿肥翻压的农艺要求。侧边的传动箱采用厚壁球墨铸铁壳体，内部齿轮采用斜齿磨齿工艺，传动噪音低、承载能力强，箱体结合面涂覆密封胶并加装耐油橡胶密封圈，可适应田间多尘、潮湿的作业环境，避免润滑油渗漏或者泥水进入箱体加剧齿轮磨损。耕刀采用Hardox耐磨钢板冲压成型后经热处理强化，刀柄部分做了加厚处理，按照螺旋线排布在刀辊上，作业时切削土壤的负荷均匀，不会出现周期性的振动传递到拖拉机上，刀型为弯刃凿形刀，既能切碎板结的表层土，又能将杂草、残茬充分埋入土层下，不会出现缠刀堵转的问题。

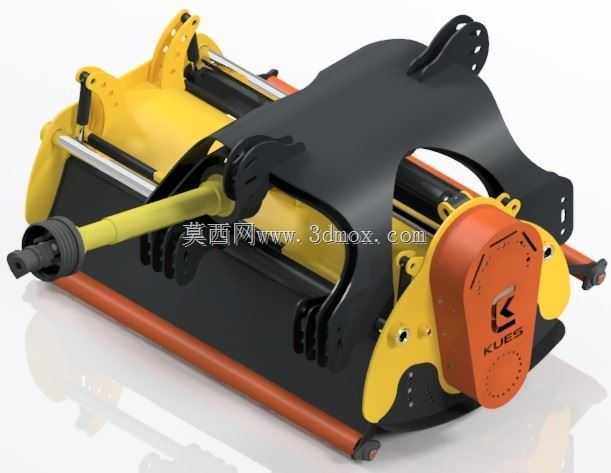

　　滑移机构的驱动部分预留了液压和机械两种接口，选装液压驱动的机型可直接接拖拉机的多路阀输出，在驾驶室内即可操控耕刀辊的横向偏移，作业时无需停车调整位置，适配大面积果园的连续作业需求；选装机械丝杠调节的机型成本更低，适合小面积庭院、菜园的间歇性作业场景，调整到位后通过锁紧螺母固定位置，结构简单可靠，日常维护仅需定期给光轴衬套加注润滑脂即可，没有复杂的电控或者液压元件，故障率极低。整机的重心经过优化设计，在最大偏移位置作业时，整机重心依然落在拖拉机后轮的支撑范围内，不会出现单侧翘头、悬挂偏载过大的问题，作业时的稳定性更好，对小马力拖拉机的前轮配重要求更低，无需额外增加前配重即可正常作业。考虑到果园作业时经常会碰到低矮的枝干，整机上部的悬挂架做了圆弧过渡处理，没有突出的尖锐棱角，挂接时不会勾挂果树枝条，外露的传动轴部分加装了波纹式安全防护罩，避免作业时衣物、枝条卷入转动部件引发安全事故。
