十字轴式万向联轴器结构三维设计

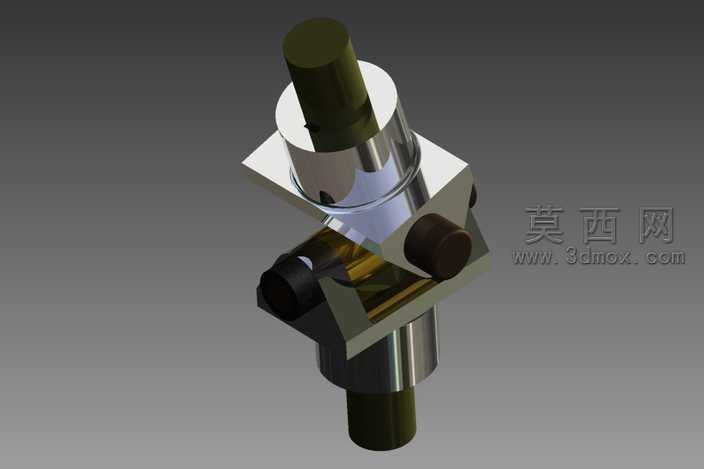

本作品为十字轴式万向联轴器的三维结构设计，建模过程依托三维参数化设计软件完成，全程遵循机械设计相关标准规范，对万向联轴器的核心结构进行了1:1等比例还原，完整呈现了这类传动部件的装配逻辑与功能形态。建模阶段首先梳理万向联轴器的工作原理，明确其实现两轴间夹角传动、补偿安装偏差的核心功能，依次拆分出主动轴端叉形接头、十字轴传动体、从动轴端叉形接头、轴段定位结构、连接紧固结构等独立建模单元，每个单元均按照机械加工的实际尺寸逻辑绘制草图，通过拉伸、旋转、切除等基础特征命令完成单体零件建模，对十字轴的轴颈配合面、叉形接头的轴孔定位面、轴段的装夹定位段等关键配合部位，严格控制尺寸公差的建模精度，保证后续虚拟装配时各零件的配合关系符合实际装配要求。装配阶段按照实际装配流程完成组件搭建，先将十字轴与两端叉形接头完成铰接配合，添加符合运动逻辑的同轴、重合配合约束，再将两端轴段与对应叉形接头完成刚性连接，整体装配完成后可通过软件运动仿真模块验证其角向补偿功能，模拟两轴存在夹角时的传动状态，确认无结构干涉、运动卡滞的问题。材质与渲染阶段，针对不同零件的实际用材赋予对应材质属性：两端轴段采用调质处理的合金结构钢材质，表面呈现哑光深黑的金属质感，还原热处理后轴类零件的表面状态；十字轴采用渗碳淬火的轴承钢材质，表面赋予高反光的亮面金属质感，体现其高硬度、高精度的加工特性；叉形接头的金属基体赋予镀铬亮面金属材质，突出其表面精加工后的金属光泽，同时对配合面的边缘做细微倒角处理，还原机械加工的工艺细节。渲染时采用渐变深灰背景突出主体结构，通过三点布光方案打亮零件的结构轮廓与配合缝隙，清晰展现十字轴与叉头的铰接结构、轴段的定位台阶、各部件的连接关系，让观看者可以直观理解万向联轴器的传动逻辑。设计过程中充分考虑了这类联轴器的实际应用场景，结构设计兼顾了传动扭矩承载能力与角向补偿范围，各零件的结构均符合加工工艺要求，无无法加工的冗余结构，既可以作为机械设计教学的演示模型，帮助学习者理解万向传动的工作原理，也可以作为非标传动系统设计的参考模型，为相关设备的传动结构选型、改造提供直观的三维参考。
