20吨重载车间物料转运推车结构设计

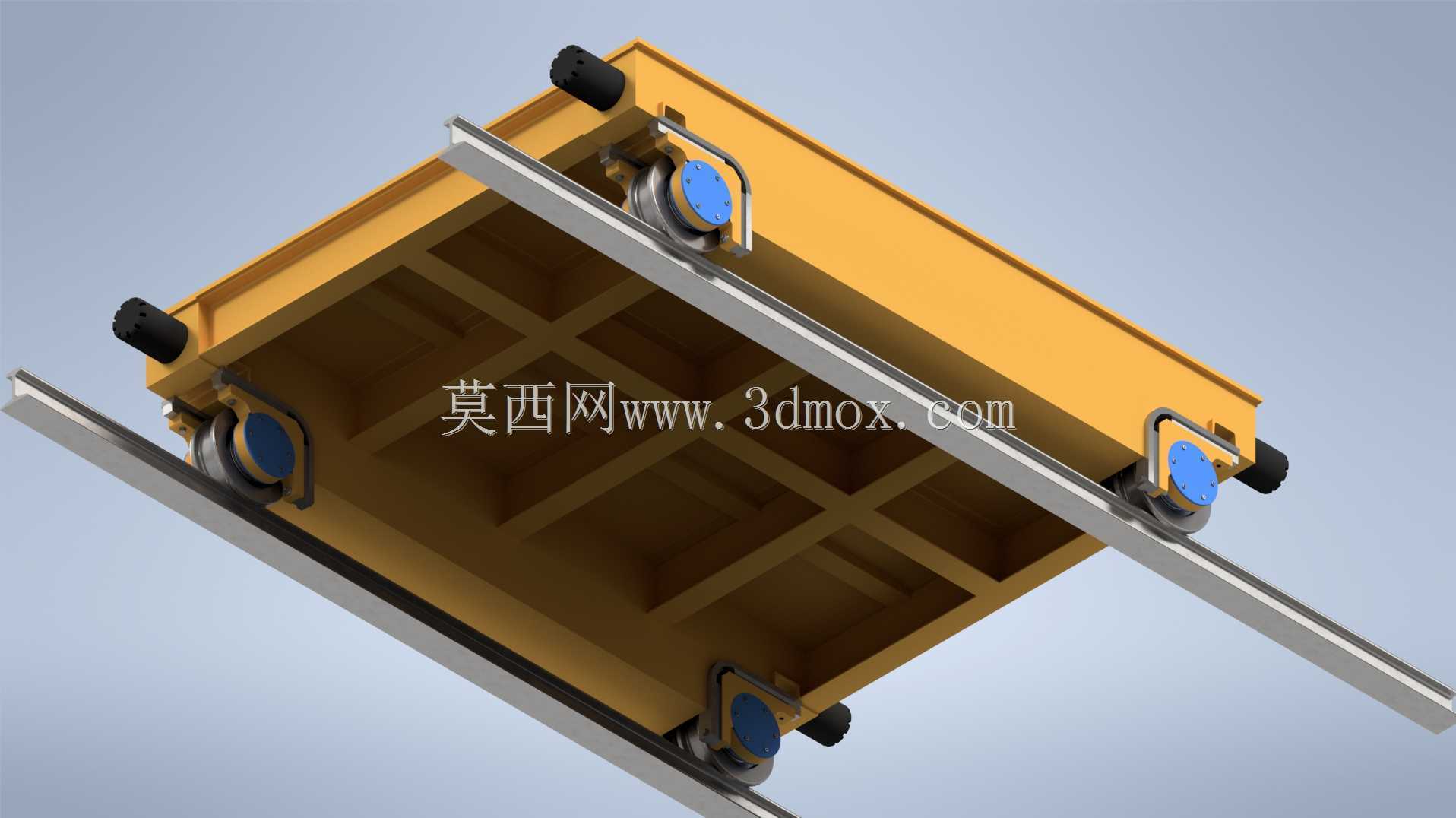

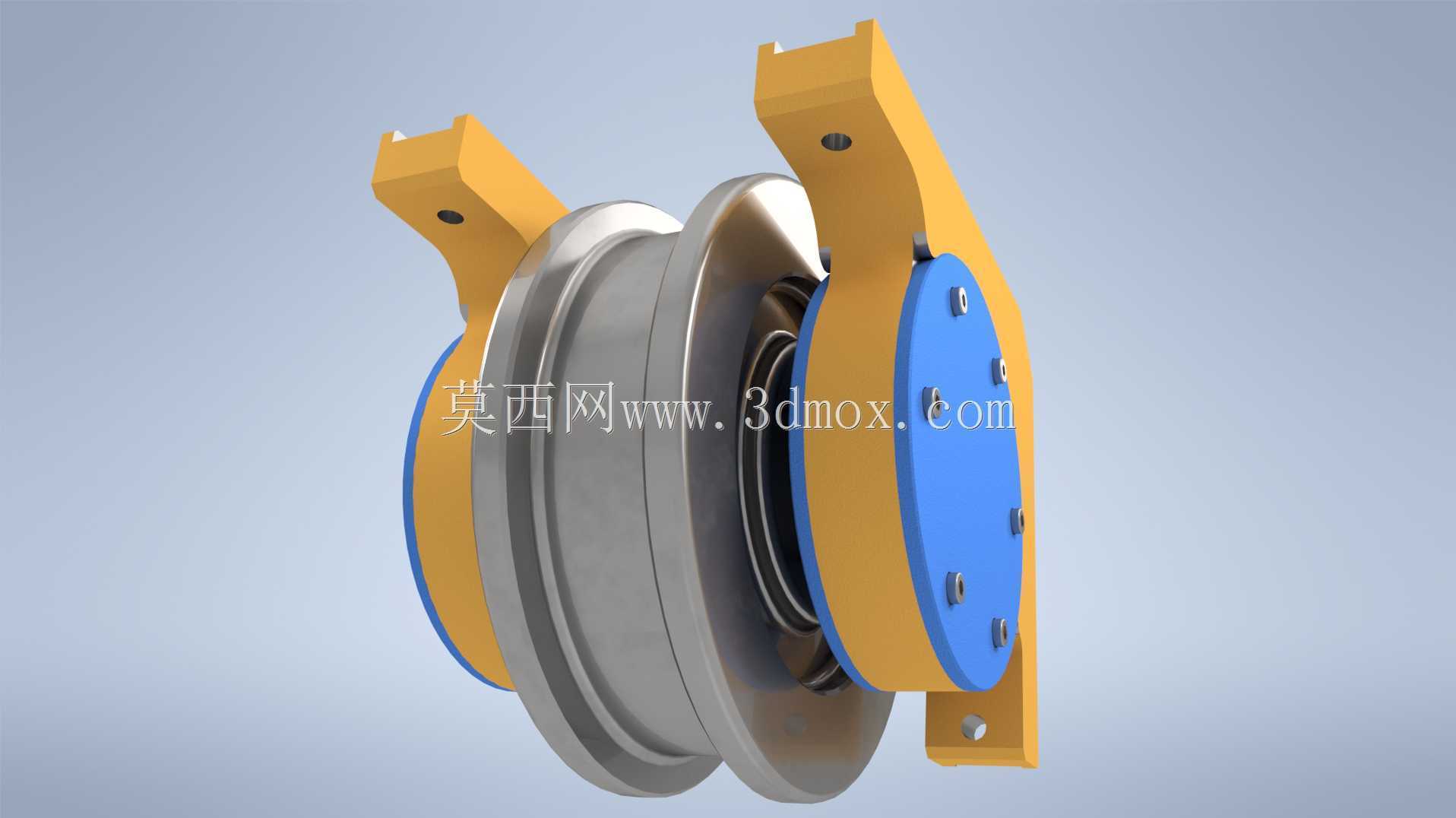

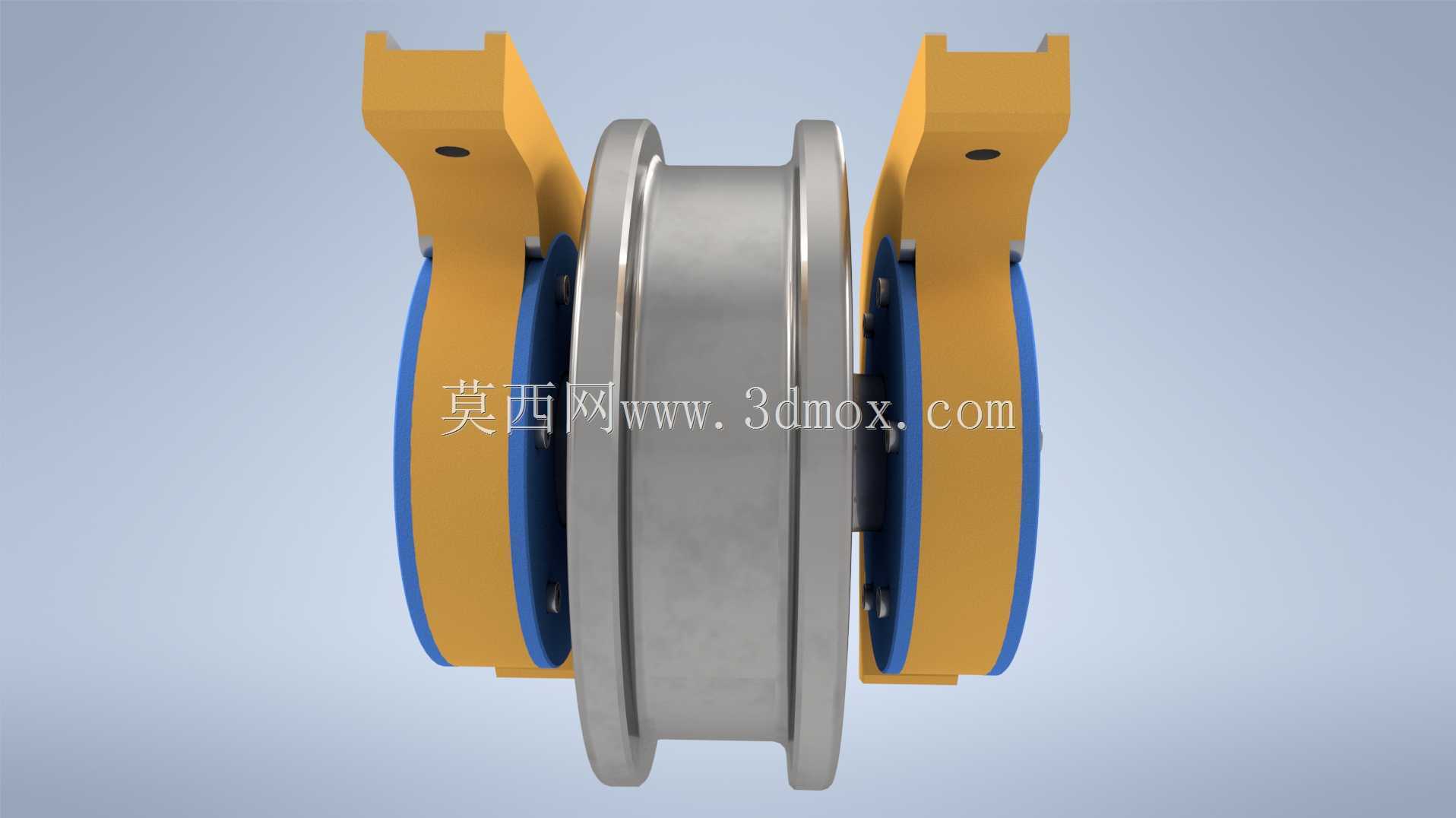

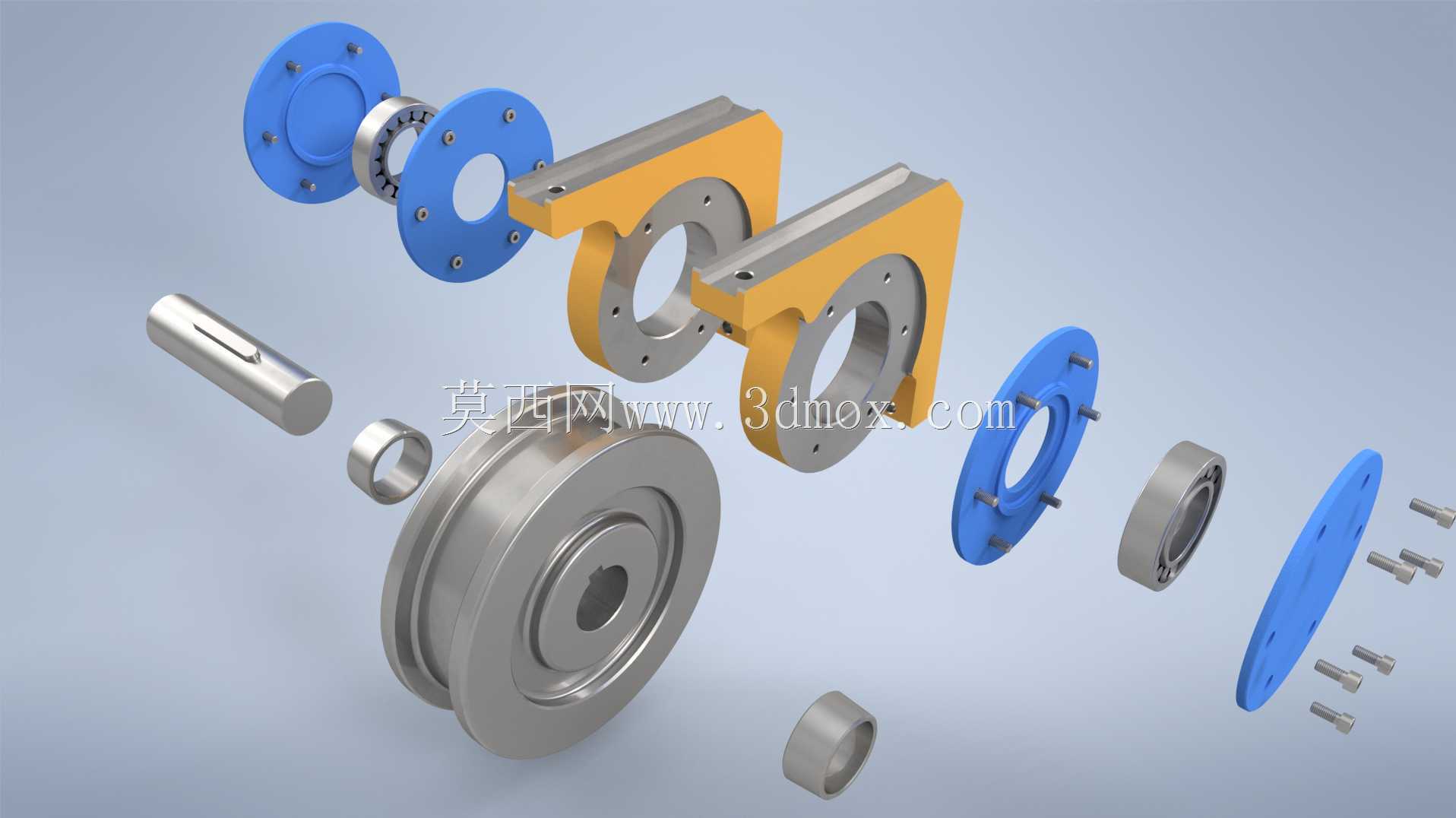

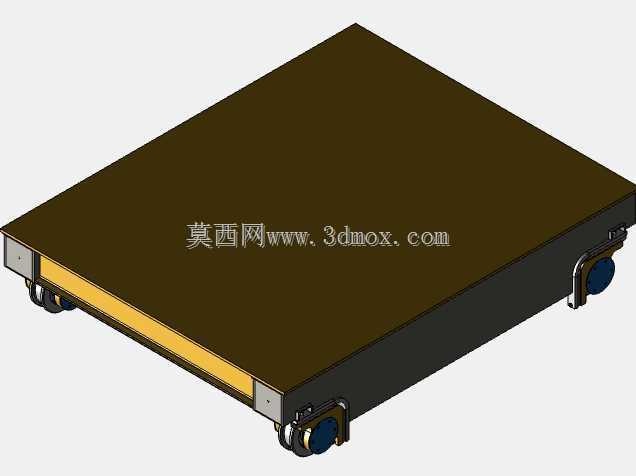

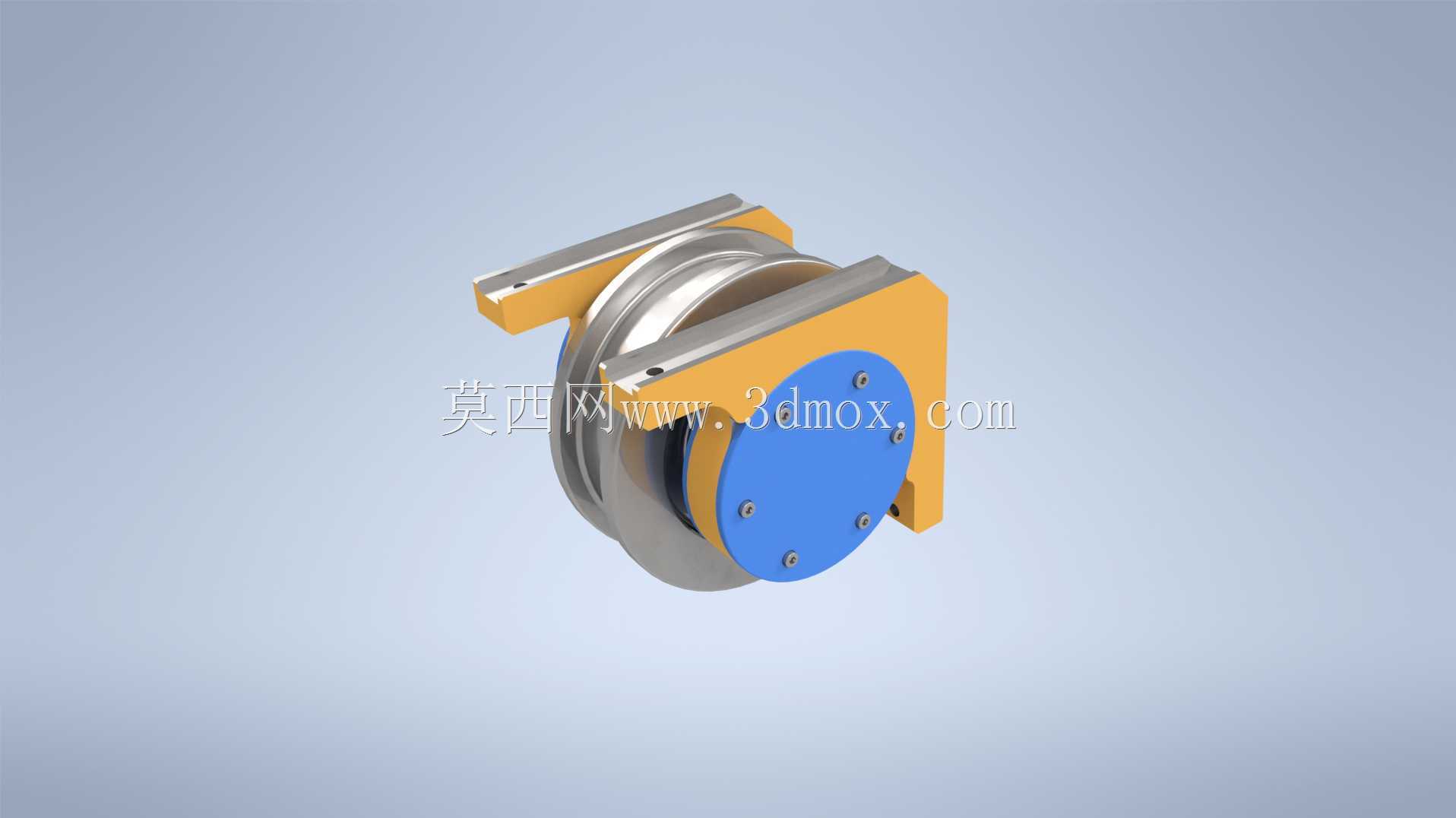

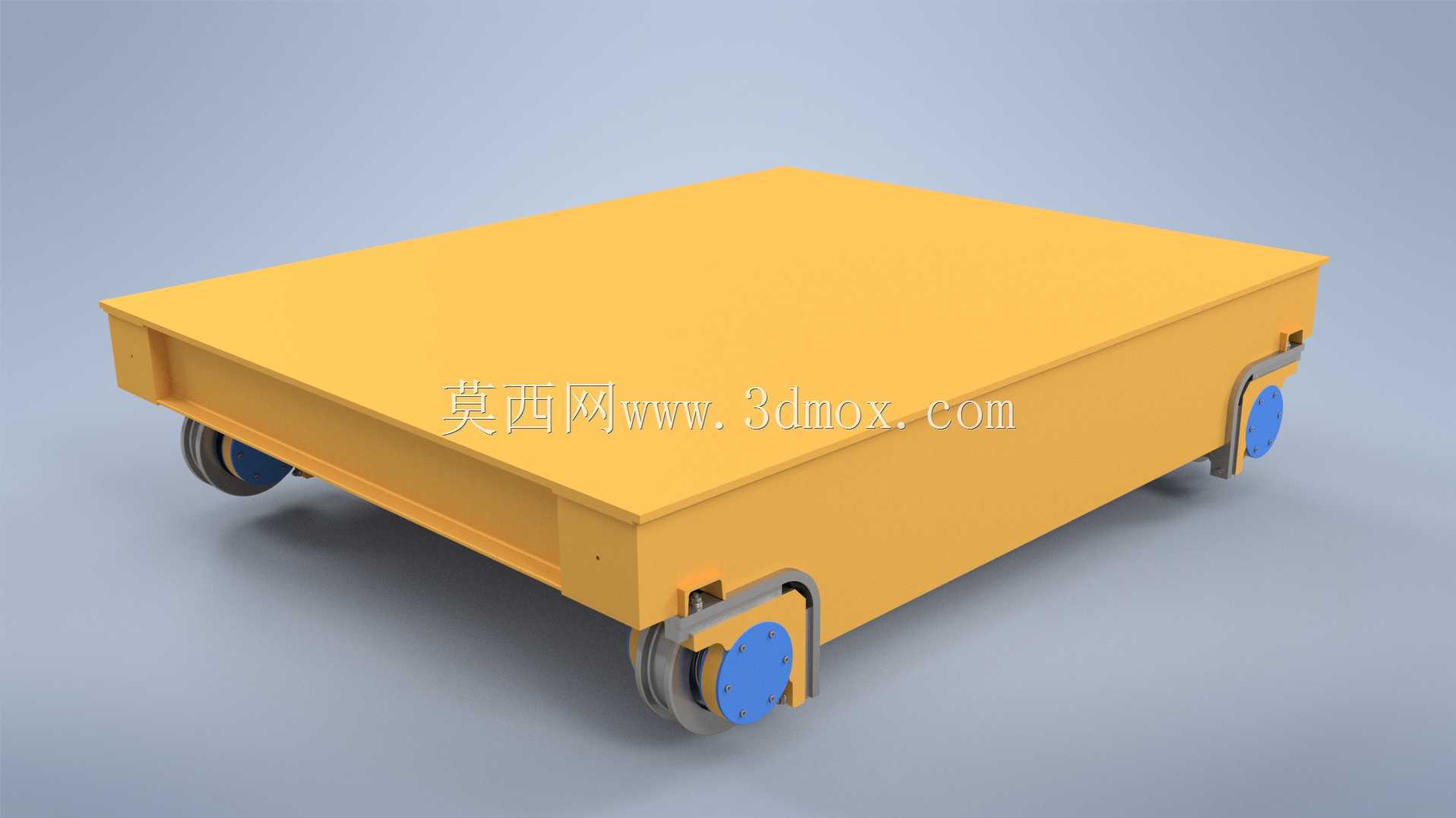

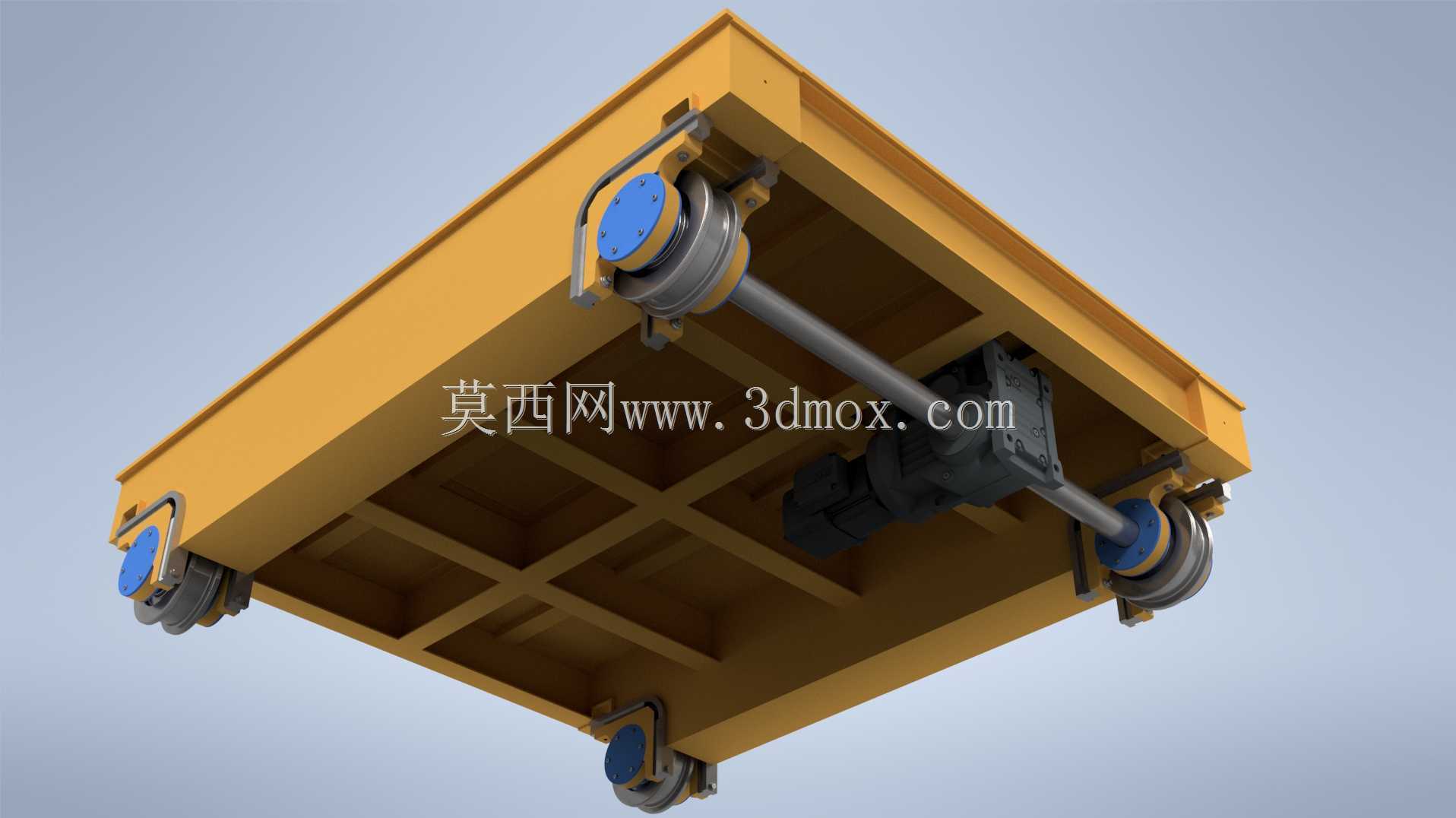

　　在重型制造车间的内部物流链路里，大吨位工件的短距离转运一直是容易被忽略但直接影响生产节拍的环节，尤其是20吨级的重型零部件、组装半成品，常规的叉车转运受限于通道宽度、转向半径，在工位间的短驳场景里灵活性不足，而这款重载转运推车正是针对这类场景开发的地面转运载具。从结构设计逻辑来看，整车采用低台面平板式布局，台面为整幅高强度钢板焊接成型，底部通过纵横交错的型钢主梁做承载骨架，所有焊缝采用连续角焊缝工艺，避免重载下的应力集中导致结构开裂，台面边缘做了圆弧倒角处理，既可以去除焊接毛刺避免人员磕碰，也能在工件吊装放置时减少对工件边缘的剐蹭。行走轮组采用大直径重载钢芯聚氨酯轮，轮体内部配置双列圆锥滚子轴承，可承受径向与轴向的复合载荷，轮架与车架主体采用铰接式连接结构，即使车间地面存在轻微的不平整，四个行走轮也能始终保持与地面的有效接触，避免单点过载导致轮组损坏，同时聚氨酯轮面可以在保护环氧地坪的同时，提供足够的滚动摩擦力，避免重载启动或制动时出现打滑问题。整车的高度控制在较低区间，既降低了工件吊装放置时的下落行程，减少吊装作业的风险，也降低了整车的重心高度，在转运过程中遇到轻微坡度或者急停时，载运的工件不容易出现侧滑倾覆的风险，台面的长宽尺寸经过多场景适配，既可以承载单一大尺寸重型工件，也可以通过搭配定位挡块，同时承载多件中小吨位的组装零部件，适配机加工车间、焊接车间、装配车间的不同物料转运需求。在设计过程中，针对20吨的额定载荷，

　　对车架的受力变形量做了有限元校核，在满载工况下，车架中部的最大下挠量控制在允许范围内，不会因为长期重载出现永久性的塑性变形，轮组的安装座位置做了局部加强，额外焊接了加强筋板分散轮轴传递的集中载荷，避免长期使用后轮座位置出现焊缝开裂的问题。整车没有配置自带的动力单元，属于无动力重载转运载具，既可以通过牵引杆连接叉车、AGV牵引头做长距离的编队转运，也可以在工位旁通过人工推动做小范围的位置调整，无动力的结构设计大幅降低了设备的维护成本，不需要定期维护电池、电机等动力部件，仅需要定期对轮组轴承加注润滑脂即可保证长期稳定运行。考虑到车间内的使用场景，车架侧面预留了牵引销安装位、挡块安装孔位，用户可以根据自身的载运工件类型，

　　灵活加装侧面防护栏、工件定位夹具、牵引连接装置，不需要对车架主体做二次焊接改造，降低了现场改造的工作量。轮组的布置采用四角布局，转向轮与固定轮的搭配可以根据使用需求灵活调整，既可以做成两轮转向两轮固定的常规布局，适配直线转运为主的场景，也可以做成四轮全转向结构，进一步缩小整车的转向半径，适配通道狭窄、需要频繁转向的作业场景。在安装边界方面，整车的外部轮廓尺寸充分考虑了标准车间通道的宽度要求，在常规3米宽的车间通道内即可完成原地转向，不需要额外预留过大的转弯空间，整车的自重控制在合理区间，空载时也可以通过人工推动调整位置，不会因为自重过大导致空载移动困难。针对不同行业的使用需求，台面还可以根据用户需求做防滑处理、加装橡胶缓冲垫，

　　避免精密工件放置时出现磕碰划伤，车架表面采用重型防腐涂装工艺，经过喷砂除锈后喷涂环氧底漆与聚氨酯面漆，可以适应车间内的油污、切削液飞溅环境，长期使用不会出现漆面脱落、车架锈蚀的问题。这类重载转运推车在重型机械制造、钢结构加工、变压器组装、工程机械装配等场景里都有广泛的应用，相比轨道式转运车，它不需要在车间地面铺设轨道，不会破坏车间地面的完整性，也不会对其他设备的通行造成阻碍，部署灵活度更高，相比大吨位叉车，它的采购与维护成本更低，对操作人员的资质要求更低，普通车间作业人员经过简单培训即可操作使用，在短距离、固定路线的重载物料转运场景里，具备非常高的投入产出比。在建模过程中，所有的板件厚度、型材规格、轮组安装尺寸都遵循实际的工程设计规范，所有的配合尺寸都预留了合理的安装公差，焊接位置的焊缝尺寸也做了明确的标注，模型可以直接作为结构设计的参考基础，设计人员只需要根据自身的具体载运需求，调整台面尺寸、轮组规格、加强结构的布置，即可快速完成符合自身需求的重载转运车设计，大幅缩短同类产品的开发周期。
