LehnhoffMS08型Symlock快换连接架结构

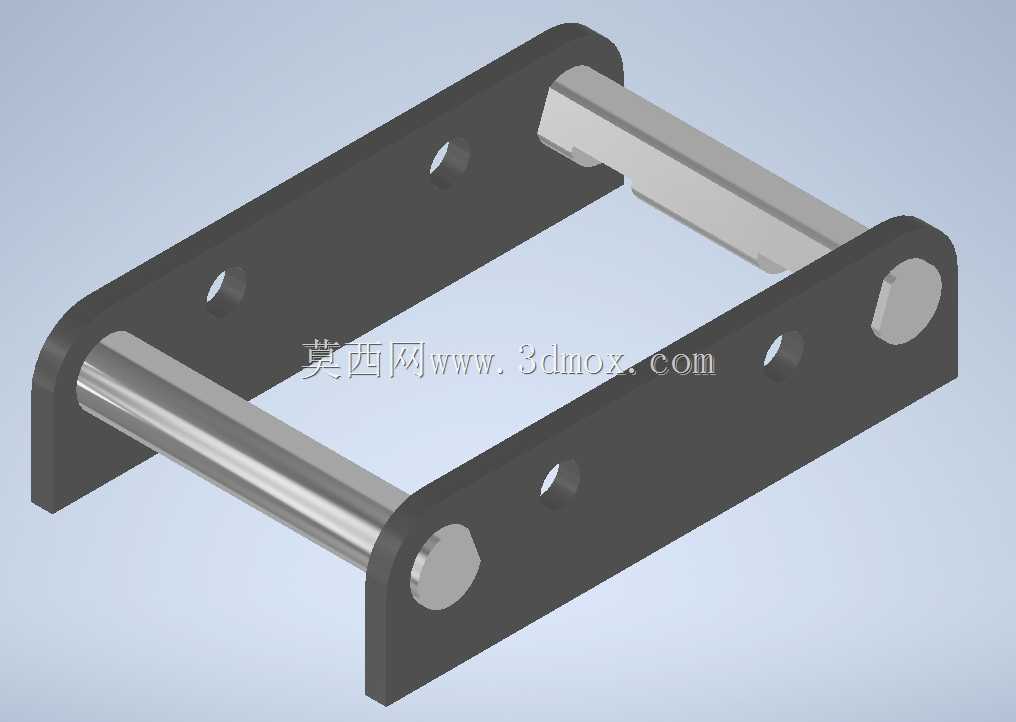

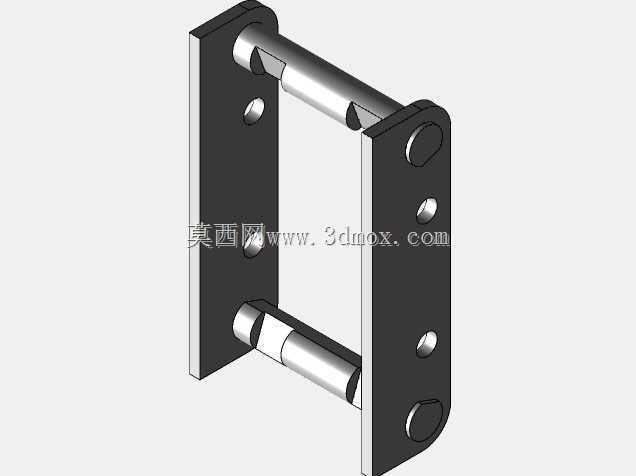

　　在中小型工程机械属具快速切换的作业场景中，这类对称式双板连接架是快换系统里承担载荷传递与定位锁止的核心承载构件，日常作业里需要频繁对接挖斗、破碎锤、液压剪等不同属具，承受作业过程中的冲击载荷、偏载力矩以及反复的插拔磨损，因此结构设计上的刚度匹配、安装公差控制直接决定了整套快换系统的作业可靠性与使用寿命。从结构构型来看，该构件采用双侧折弯立板搭配两根横向连接销轴的对称布局，两侧立板采用等厚钢板折弯成型，折弯圆角处做了应力释放处理，避免长期受交变载荷时出现应力集中开裂的问题；立板上预先加工的多组安装孔，分别对应主机快换端的锁止销定位、属具端的铰接点位，孔位的同轴度公差控制在0.1mm以内，保证安装后两侧受力均匀，不会出现单侧卡滞、

　　偏磨的情况。两根横向销轴采用过盈配合压装在两侧立板的对应孔位中，其中靠近开口端的销轴承担属具铰接后的主要拉压载荷，销轴端部做了倒角与铆边处理，防止作业过程中销轴轴向窜动脱出；靠内侧的销轴则主要承担两侧立板的结构拉结作用，提升整体框架的抗扭刚度，避免受偏载时两侧立板出现外张变形，导致锁止间隙变大、作业晃量超标的问题。实际选型适配时，需要重点关注几个安装边界参数：首先是两侧立板的内侧开档尺寸，这个尺寸必须和配套属具的铰接耳板宽度匹配，预留0.2-0.3mm的装配间隙，既保证插拔顺畅，又不会因为间隙过大产生冲击噪音；其次是两组横向销轴的中心距，这个参数直接决定了和快换锁止机构的适配性，中心距偏差超过0.5mm就会出现锁止销无法到位、

　　锁止不可靠的安全隐患；另外立板上各安装孔的孔径公差需要严格匹配对应销轴的直径，采用H8/f7的间隙配合，兼顾装配便利性与铰接转动的灵活性，同时避免间隙过大带来的冲击磨损。从设计思路层面，这类连接架没有采用复杂的一体铸造或者焊接箱体结构，而是采用板材折弯加销轴压装的组合结构，一方面是降低加工制造的难度，常规的钣金折弯、钻削、压装工序即可完成生产，不需要开模或者复杂的焊接工装，适合小批量多批次的配套生产；另一方面这种结构的维护成本更低，当销轴出现磨损超差时，可以直接压出更换新销轴，不需要整体报废构件，大幅降低了终端用户的后期使用成本。立板上额外加工的小圆孔是工艺孔与减重孔的结合设计，在不影响整体结构刚度的前提下，

　　既可以作为加工时的定位基准孔，保证各孔位的位置度精度，又能适当降低构件整体重量，减少快换机构的无效载荷，提升主机作业时的有效载荷利用率。在实际作业场景中，这类连接架的工作环境往往伴随泥沙、碎石、雨水等侵蚀，因此立板表面与销轴表面都需要做相应的耐磨与防锈处理，立板表面通常采用抛丸后喷耐磨漆的处理方式，销轴表面则采用淬火处理提升表面硬度，硬度达到HRC45-50，保证长期插拔、转动磨损下的尺寸稳定性，避免因为销轴磨细导致锁止间隙变大，引发作业安全隐患。结构受力层面，通过有限元仿真验证可以发现，该结构的最大应力集中点出现在立板折弯处与销轴孔的边缘位置，因此在设计时特意在这些位置做了局部加厚与圆角过渡处理，将额定载荷下的安全系数控制在3倍以上，能够承受作业过程中常见的冲击载荷，不会出现塑性变形或者断裂失效的问题。安装作业时，需要先将两侧立板的对接面清理干净，避免泥沙夹杂在连接面之间导致安装错位，压装销轴时要保证两侧压入深度一致，避免销轴出现偏斜，导致后续铰接转动卡滞；日常维护中需要定期检查各销轴的磨损量以及立板是否出现变形、裂纹，当销轴磨损量超过1mm时需要及时更换，避免出现锁止失效的问题。
