小型带传动立式木材锯切加工设备

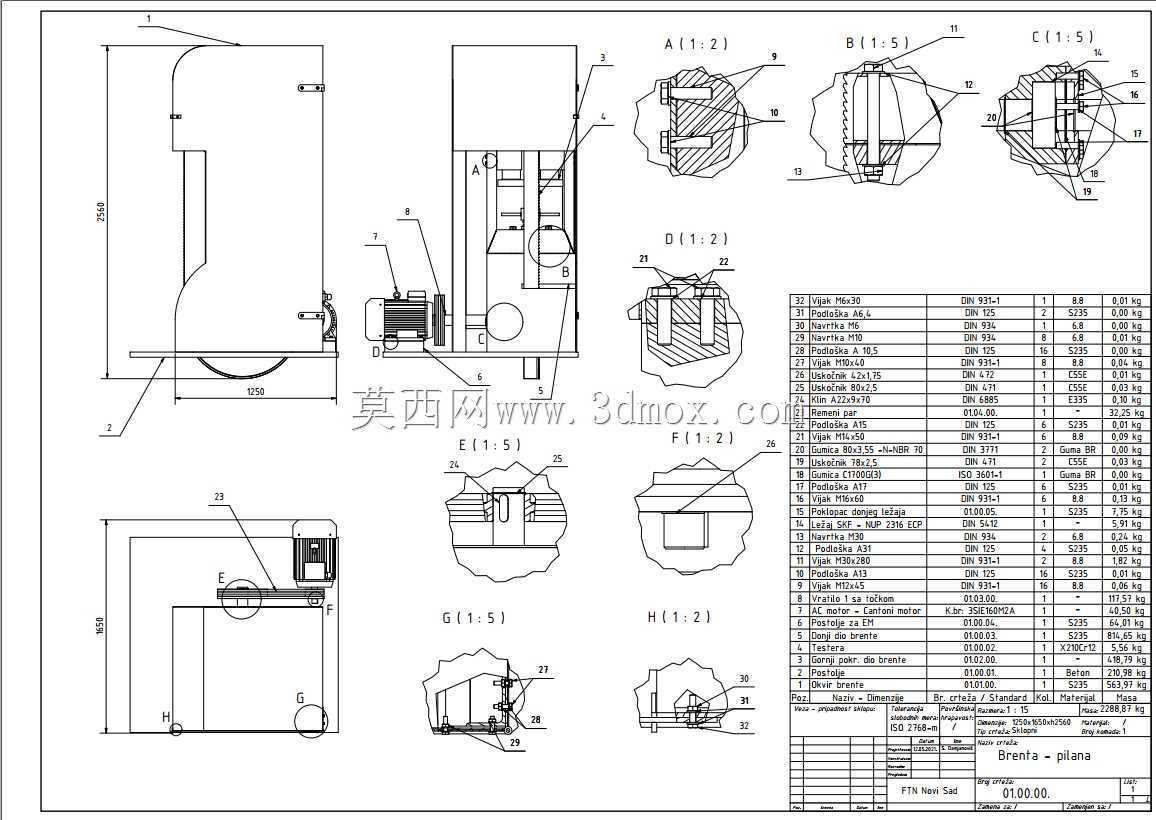

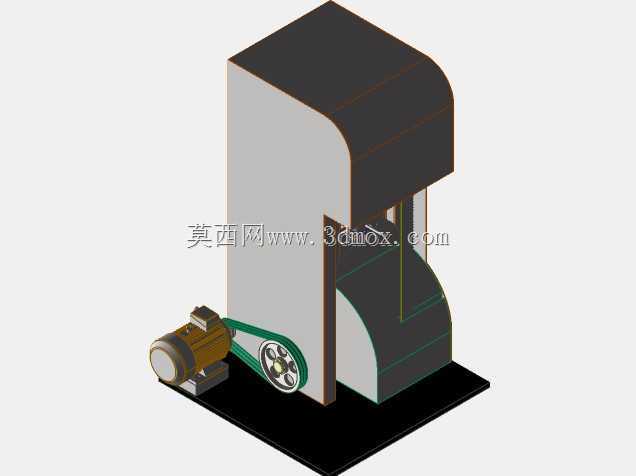

　　这款立式木材锯切设备主要面向小型木材加工场景，适配个体加工作坊、实训教学场地、小型家具生产点位的木料截断、开料作业需求，可完成方木、板材的定尺锯切，也能对小型原木进行初步剖分，相比手持电动锯具，设备固定作业的形式能大幅提升锯切精度，降低操作过程中的安全风险。设备整体采用立式框架布局，主体支撑结构为厚钢板折弯焊接成型的立式机架，机架上部做圆弧收边处理，既可以避免尖锐棱角带来的磕碰风险，也能提升机架整体的结构刚度，减少锯切作业过程中的共振问题。动力端采用侧置安装的异步电动机，电机通过安装座固定在设备底座的侧方延伸平台上，传动部分采用三角带传动结构，电机输出端的小带轮通过V带连接锯机主轴侧的大带轮，

　　带传动的形式可以在电机高速输出的同时实现减速增扭，同时带传动具备过载打滑的特性，当锯切过程中遇到木料硬节、进给量过大导致负载突增时，可避免电机堵转烧毁，也能对锯片起到过载保护作用。锯切执行部分采用半封闭护罩结构，锯片运行区域的护罩覆盖非作业段的锯片，仅留出木料进给的作业开口，护罩与机架采用螺栓可拆卸连接，方便后期更换锯片、调整锯片张紧度时的拆装操作。底座采用整体式钢板焊接结构，底部预留四个地脚螺栓安装孔，安装时可通过膨胀螺栓将设备固定在水泥作业平台上，底座的重量占设备总重的六成以上，低重心的布局可以保证锯切作业时设备的稳定性，即使锯切较大截面的木料，也不会出现设备晃动、位移的问题。从安装边界来看，设备整体占地尺寸较小，

　　侧置电机的布局没有额外增加过多的横向占用空间，作业时仅需在设备进料侧预留1.2米以上的木料进给空间，出料侧预留0.8米以上的接料空间即可，不需要过大的作业场地，非常适合场地面积有限的小型加工点位使用。设备的操作区域设置在机架正面，锯切作业时木料沿工作台面水平进给，靠紧机架上的定位挡板即可保证锯切面的平直度，不需要复杂的对位操作，对操作人员的技能要求较低，经过简单的安全培训即可上手操作。设计过程中重点考虑了日常维护的便捷性，带轮的防护罩采用快拆结构，日常检查V带张紧度、更换磨损V带时不需要拆解主体结构，电机安装座预留了长条形调节孔，可通过调整电机的固定位置来调整V带的张紧程度，保证传动效率。锯片的张紧机构设置在机架上部，

　　通过调节螺栓即可调整锯片的张紧力，避免锯片运转过程中出现跑偏、窜动的问题，保证锯切断面的平整度。设备的电气控制部分采用集中式接线，控制按钮设置在机架侧方操作人员伸手可及的位置，急停按钮采用大尺寸红色蘑菇头样式，遇到紧急情况时可快速按下停机，提升作业安全性。相比大型卧式带锯机，这款立式锯切设备的结构更紧凑，采购和维护成本更低，针对小批量、多规格的木料锯切场景适配性更强，既可以作为小型加工点的主力锯切设备，也可以作为大型木材加工生产线的辅助锯切设备，用于边角料的截断、小尺寸木料的剖分作业。在三维建模过程中，所有结构件的连接关系都按照实际装配逻辑搭建，焊接件的焊缝位置、紧固件的安装点位、传动部件的配合间隙都做了还原，可直接用于结构验证、教学演示、装配工艺模拟，也可以作为同类小型木工设备改型设计的基础参考模型，建模时对设备的安装孔位、操作空间预留都做了校核，保证结构设计符合实际加工装配的工艺要求，不存在干涉、无法装配的结构问题。
