墙装式悬臂控制台起重吊运装置

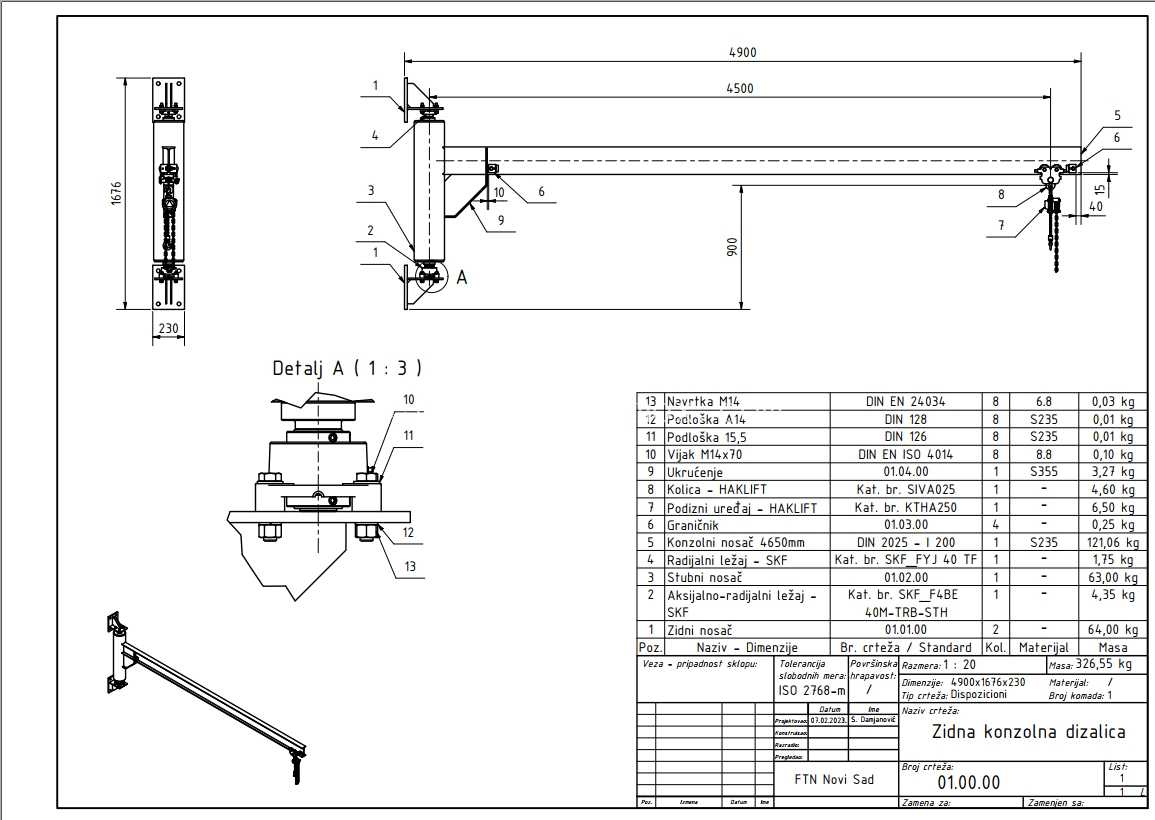

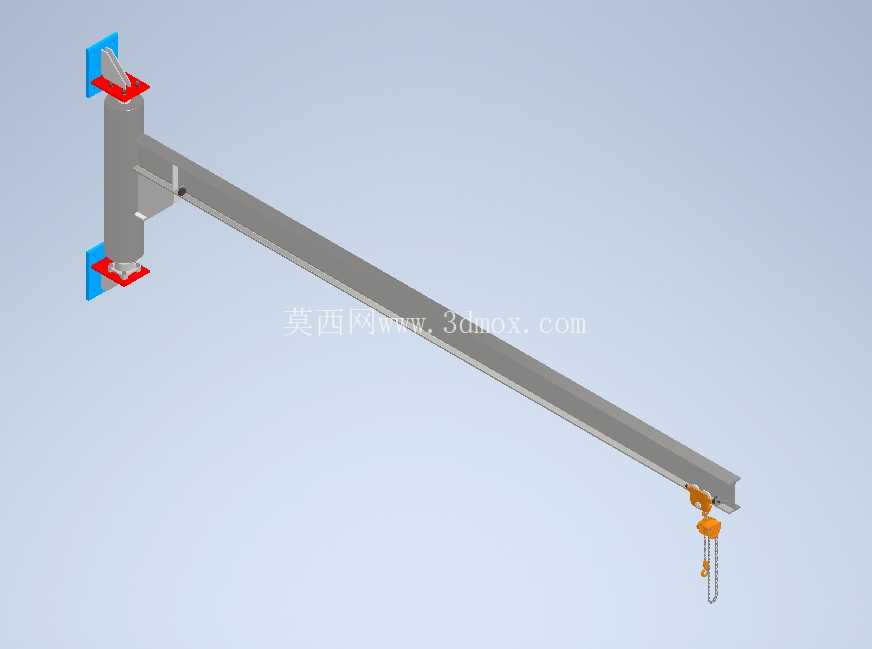

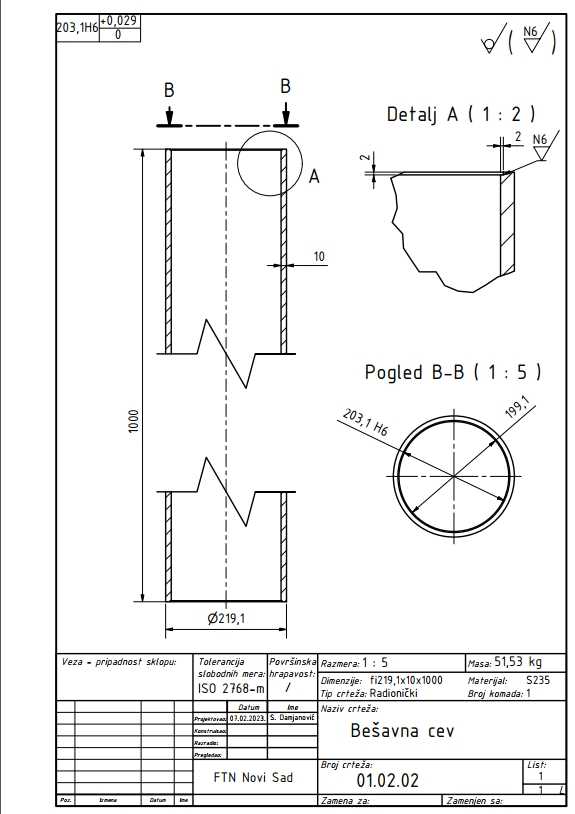

　　这款墙装式悬臂吊运装置，主要面向小吨位定点作业场景设计，常见于小型机加工车间工位物料转运、仓储区域轻量货物上下架、实训教学场地起重操作演示等场景，额定承载上限为250kg，适配多数零散工件、小型工装、轻型货箱的短距离吊运需求，无需占用地面安装空间，适合厂房立柱、混凝土墙面等刚性结构侧装使用。从结构设计逻辑来看，装置采用单悬臂梁侧装布局，上下两组壁挂支座承担全部载荷，支座与墙体连接端预留了膨胀螺栓安装位，安装时需保证上下支座的同轴度误差控制在合理范围，避免悬臂转动时出现卡滞或附加弯矩。悬臂主体采用标准型钢加工，截面选型经过抗弯强度校核，在满载荷工况下悬臂端部下挠量控制在允许范围内，保证吊运过程的稳定性。

　　悬臂末端配套的环链葫芦沿梁底导轨移动，移动行程覆盖悬臂有效作业半径，可实现覆盖范围内任意点位的物料取放，葫芦自带手动升降链条，操作时无需额外接电，适合无电源布设的临时作业点位使用。安装边界方面，壁挂支座需固定在厚度不低于240mm的实心混凝土墙或承重等级匹配的钢结构立柱上，安装前需核算墙体局部承压能力，避免支座拉脱风险；悬臂整体水平伸出长度根据作业覆盖半径确定，安装完成后悬臂下沿距离地面的净空高度需满足吊运物料的通行需求，避免与地面设备、堆放物料发生干涉。

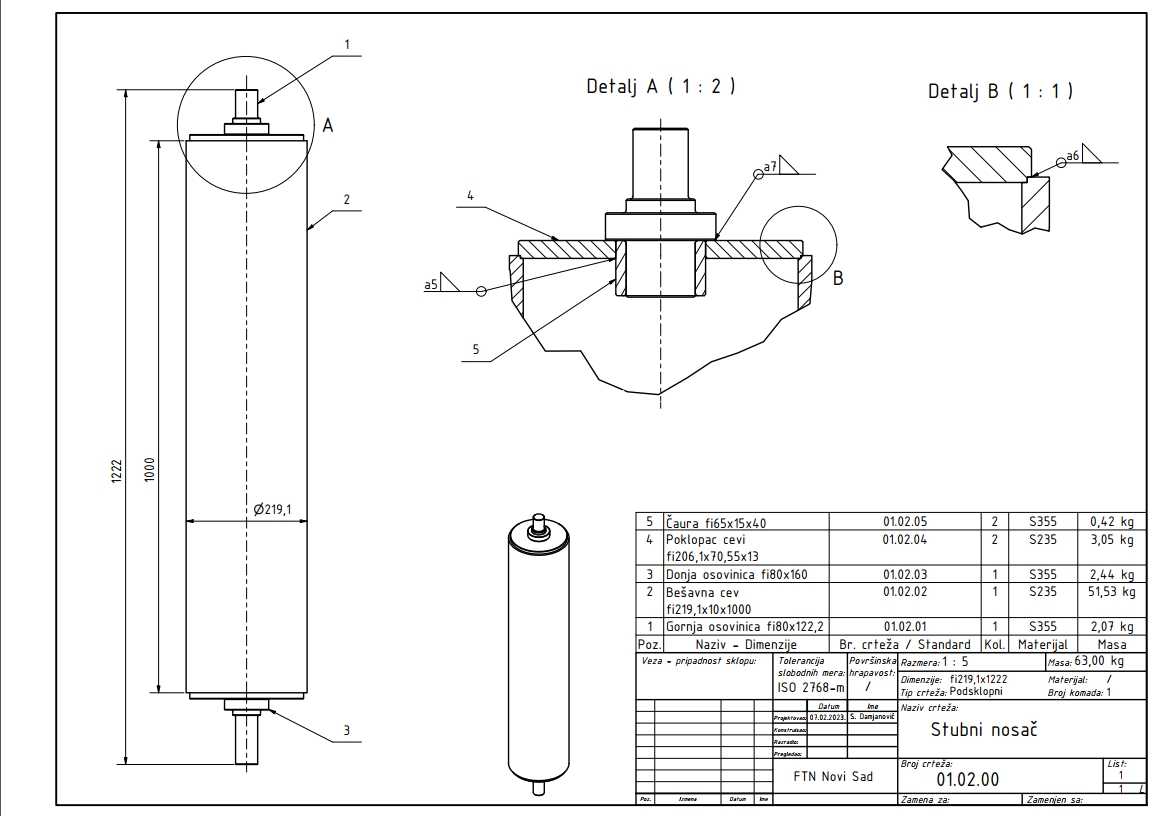

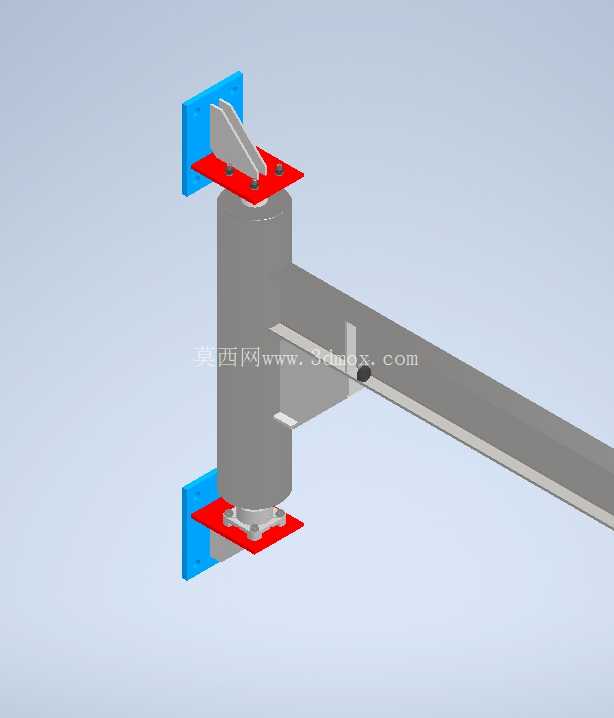

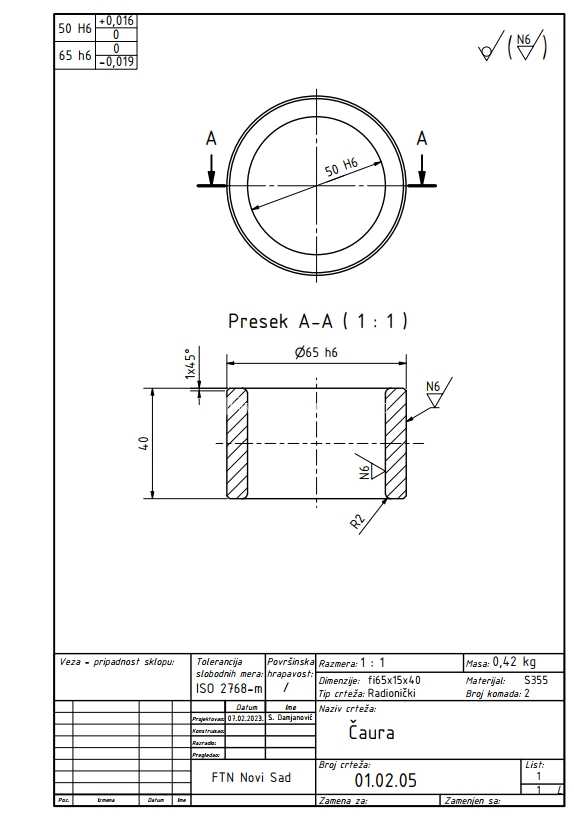

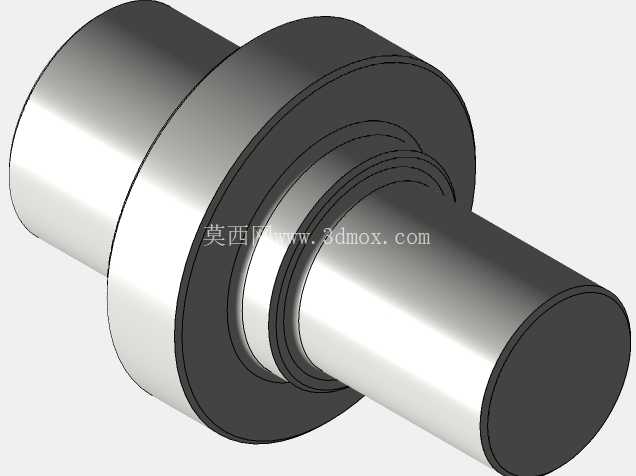

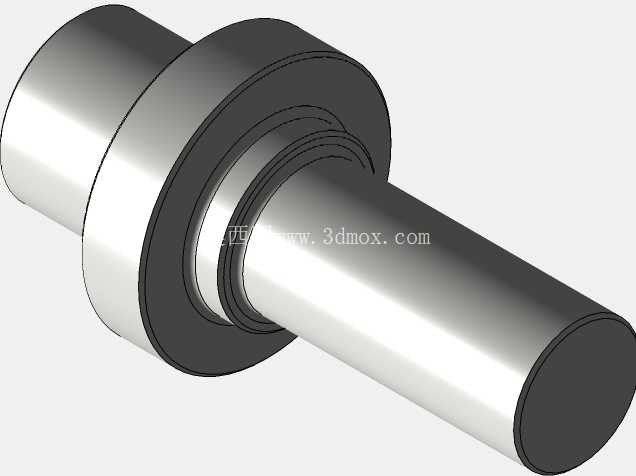

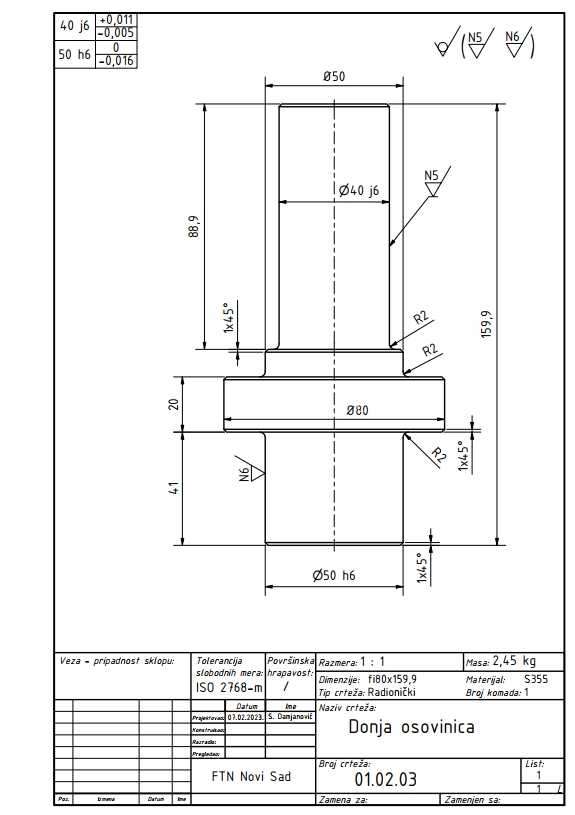

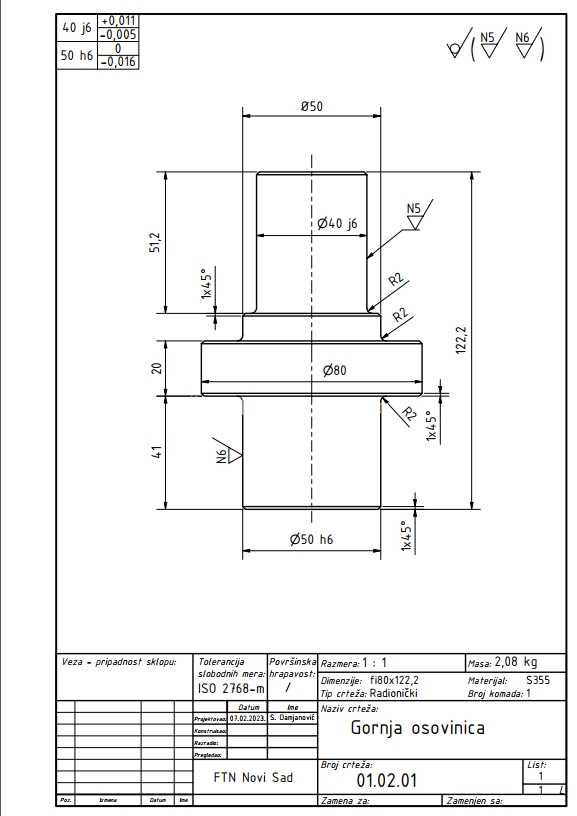

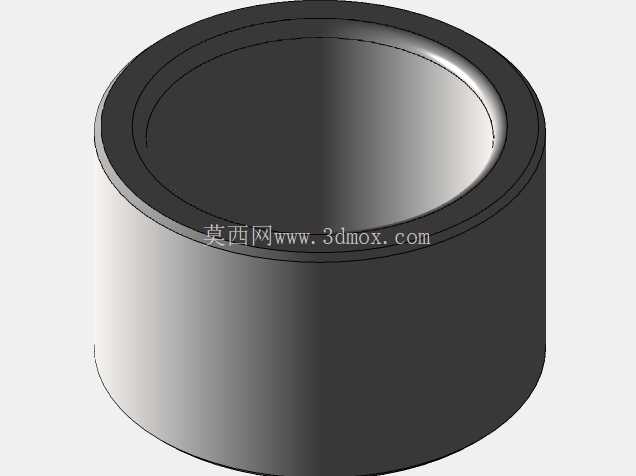

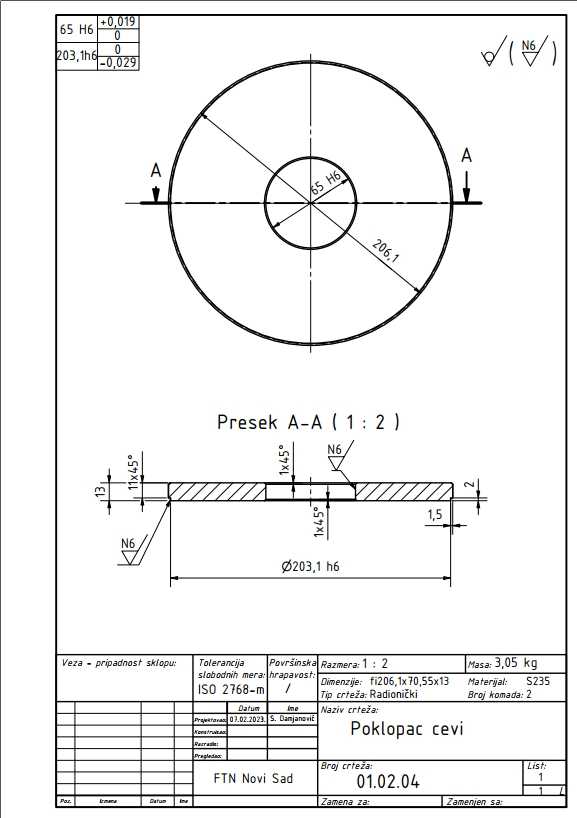

　　结构细节上，上下支座内置转动副，可实现悬臂水平方向180度范围内的回转，转动副处设置了耐磨衬套，降低长期回转使用的磨损量，延长部件使用寿命；悬臂与支座连接端设置了加强筋板，分散根部应力集中区域的载荷，避免长期满载荷使用出现焊缝开裂或型材变形。环链葫芦的吊钩配备安全锁扣，防止吊运过程中吊索滑脱，链条采用高强度合金钢材质，满足额定载荷下的安全系数要求。实际使用过程中，作业人员可通过拉动葫芦手动链条实现重物升降，推动悬臂或重物即可实现水平方向的位置调整，操作门槛低，无需复杂培训即可上手，相比大型桥式起重机，这类小型悬臂吊的采购与维护成本更低，作业灵活性更强，针对小范围、高频次的轻量吊运作业，能有效降低人工搬运的劳动强度，减少工件搬运过程中的磕碰损伤风险。

　　建模过程中对各部件的装配关系做了完整还原，包括支座的安装孔位、悬臂的连接焊缝位置、葫芦的滚轮与导轨的配合间隙、链条的垂度状态都做了对应呈现，可直接用于结构校核、作业场景模拟、教学演示等用途。
