带手轮操作的蜗轮蜗杆式减速传动装置

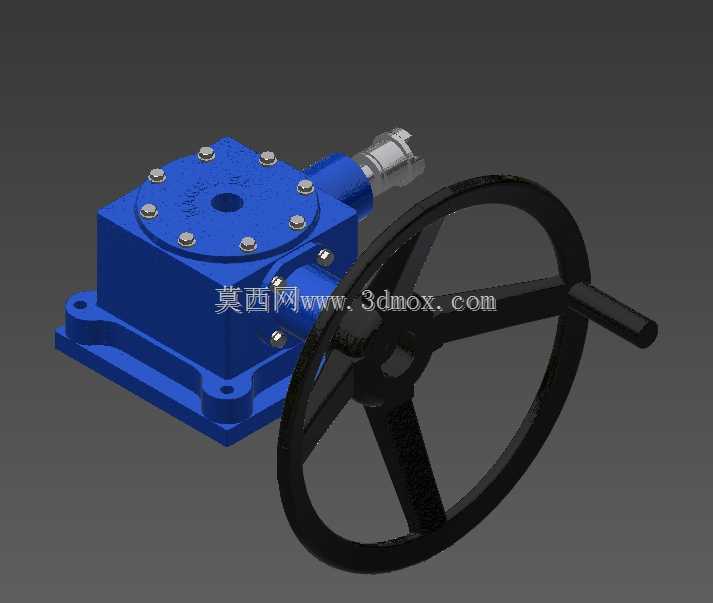

　　这款带手轮操作的减速传动装置，核心采用蜗轮蜗杆啮合结构实现大减速比动力传递，在需要手动微调、低速大扭矩输出的小型传动场景中适配性极强，常见于小型设备的进给调节、工位微调、手动应急操作工位，比如小型输送线的张紧调节、专用工装的位置微调、轻型升降机构的手动驱动端，也可作为小型摩托类代步设备的辅助减速单元，匹配小功率动力输入完成转速降低、扭矩放大的传动需求。从结构设计来看，装置采用一体式方形铸铁箱体作为承载基体，箱体底部设置带安装孔的凸缘底座，安装孔位按照通用安装边界设计，底座平面加工精度满足贴合安装面的平面度要求，可直接通过螺栓固定在设备安装基板上，无需额外加工转接板，安装时需保证输入轴、输出轴的同轴度误差控制在允许范围内，

　　避免啮合偏载加剧蜗轮蜗杆磨损。箱体上部采用端盖密封结构，端盖通过圆周均布的内六角螺栓紧固在箱体上，结合面处设置密封垫片防止润滑油渗漏，同时方便后期拆解维护蜗轮副、更换润滑脂。输入轴端从箱体侧部伸出，采用轴伸端密封结构，可连接动力输入源，也可适配手动操作部件；输出端集成大直径三辐条手轮，手轮边缘设置防滑握持段，侧部加装转动手柄，手动操作时可通过手柄快速转动手轮，实现输出端的转速调节、位置微调，手轮与输出轴采用键连接传递扭矩，连接部位设置轴向定位挡圈，防止手轮工作时轴向窜动。设计过程中，蜗轮蜗杆的中心距参数经过匹配计算，保证啮合侧隙处于合理区间，既避免侧隙过大导致传动回差超标，也防止侧隙过小出现卡滞、运转发热的问题；

　　箱体内部的储油腔容积按照蜗轮副润滑需求设计，可存储足够的润滑脂满足长期运转的润滑需求，无需频繁补充润滑剂。手轮的直径设计结合操作力矩需求计算，在额定输出扭矩下，手动操作手轮的力控制在普通人可轻松操作的范围内，无需额外加力杆即可完成调节动作；箱体的壁厚按照承载扭矩对应的刚度要求设计，在额定负载下箱体变形量控制在微米级，保证蜗轮蜗杆啮合位置不发生偏移，延长传动部件使用寿命。安装边界方面，装置整体的长宽高尺寸适配小型设备的安装空间，输入轴、输出轴的轴伸长度、轴径按照通用接口尺寸设计，可直接匹配标准联轴器、带轮等传动部件，手轮的转动半径范围内无突出干涉结构，安装时需预留手轮转动的操作空间，保证手动操作时无周边部件干涉。从实际使用场景来看，

　　这类减速装置既可以作为独立的手动减速单元用于设备的手动调节工位，也可以集成在小型动力传动系统中，配合电机等动力源完成减速传动，当动力源断开时，可直接通过手轮完成应急操作，避免设备卡滞无法复位；蜗轮蜗杆结构自带的自锁特性，可保证输出端调整到位后不会因负载反驱出现位置偏移，无需额外加装制动装置，简化了整体结构。结构细节上，箱体边角处设置铸造圆角，避免应力集中导致箱体开裂；所有外露加工面都做了防锈处理，非加工面涂覆防护漆层，适应车间多尘、有少量油污的使用环境；连接螺栓的规格统一，方便后期维护时使用通用工具拆解，无需准备特殊规格工具。
