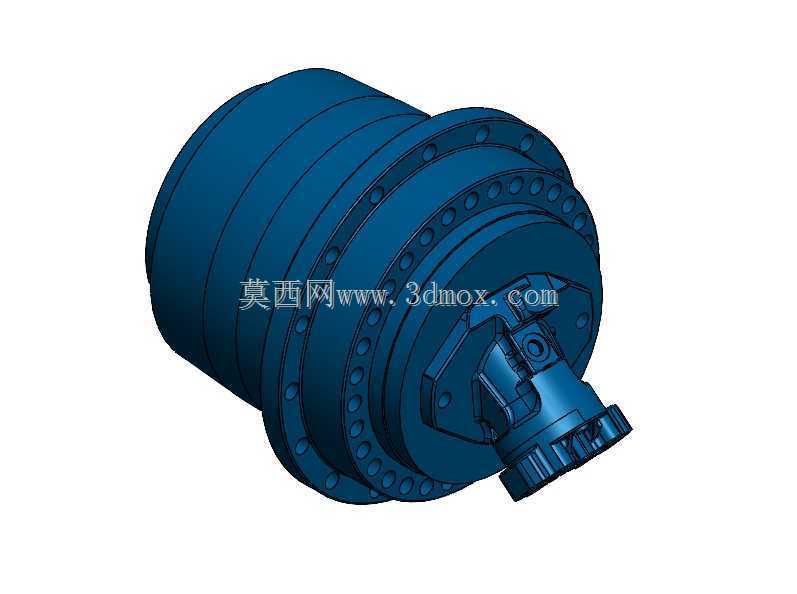

CTU3300.1型行星结构减速装置

　　这款行星结构减速装置，主要面向重载回转类工况的传动需求设计，常见于工程机械设备的回转机构、大型输送带驱动端、重型工程机械的行走驱动单元，也可适配起重设备的回转支承驱动场景，在需要大扭矩输出、低转速传动的重载作业场景中，承担原动机与执行端之间的转速匹配、扭矩放大作用。从结构设计来看，该装置采用多级行星传动架构，输入端适配高速原动机的连接接口，内置的行星轮系通过均布的行星齿轮分担传动载荷，相比传统定轴轮系减速结构，同等输出扭矩下体积可压缩30%以上，更适合安装空间紧凑的重载设备场景。外壳采用法兰式安装结构，端盖周向均布的连接螺栓孔可直接与设备安装基座的法兰面对接，安装时需保证输入端与原动机输出轴的同轴度控制在0.1mm以内，

　　避免偏载造成行星轮轴承的异常磨损。输出端采用花键轴结构，可直接与执行机构的连接法兰配合，传递大扭矩时不会出现键连接的应力集中问题，适配频繁正反转的作业工况。设计过程中，行星轮的齿形经过修形处理，可抵消重载传动下的轮齿弹性变形，降低传动过程中的冲击与噪音，同时行星架采用整体式锻造结构，保证多行星轮的载荷均匀分配，避免单齿过载断齿的风险。装置的外壳设置有多层环形散热筋，在连续重载作业时可通过壳体表面将传动过程中产生的热量散出，无需额外配置冷却油路即可满足长时间作业的热平衡要求。安装边界方面，该减速装置的筒体段外径适配常规重型设备的安装座内径，输入端的轴伸长度可覆盖多数液压马达、伺服电机的连接尺寸，

　　输出端的花键规格匹配行业通用的回转支承连接接口，无需额外制作过渡连接套即可完成装配。在实际应用中，这类减速装置可承受较大的径向载荷与倾覆力矩，适配户外露天作业的恶劣工况，壳体的密封结构采用多道双唇密封圈，可阻挡粉尘、泥水进入壳体内部，保证内部齿轮与轴承的润滑环境稳定，日常维护仅需定期更换齿轮油即可，维护成本较低。传动路径上，原动机输出的高速旋转动力从输入端进入太阳轮，太阳轮驱动周向均布的多个行星轮沿内齿圈公转，同时行星轮自身自转，通过行星架将减速后的低转速大扭矩动力从输出端传递至执行机构，多级行星的传动比分配经过优化，每一级齿轮的载荷都处于材料许用应力范围内，保证装置的使用寿命满足重载工况的要求。在选型适配时，需注意装置的额定输出扭矩与工况峰值扭矩的匹配，预留1.2倍以上的安全系数，避免瞬时冲击载荷造成内部零件损坏，同时安装时需保证壳体的安装法兰面与基座贴合紧密，螺栓按照规定扭矩对角紧固，防止运行过程中出现连接松动。
