轮式多功能作业机器人机械结构设计

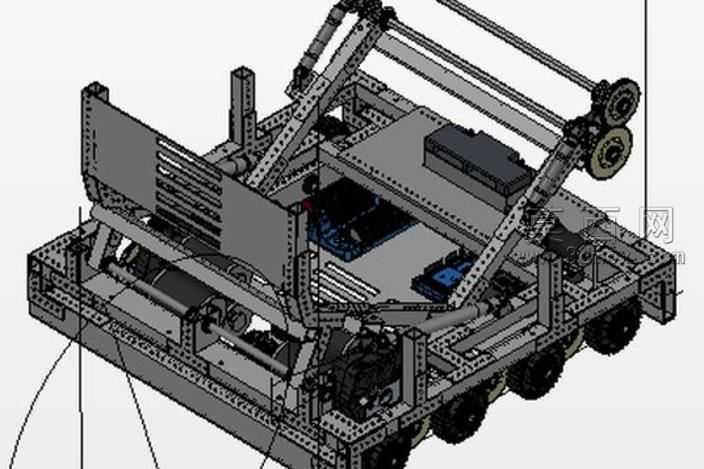

本作品为轮式多功能作业机器人的三维结构设计，整体采用模块化建模思路完成全结构搭建，在三维建模过程中严格遵循机械设计的装配公差与运动干涉校验要求，对每一处连接结构、运动副都做了精准的参数化定义。底盘部分采用多轮式移动布局，建模时对轮组安装位、车架承载梁做了等比例还原，车架主体采用铝型材搭建的桁架式结构，既保证了整体承载强度，又预留了充足的设备安装空间，建模过程中对型材的连接角件、安装孔位都做了精细化建模，还原真实的装配逻辑。底盘上方搭载的抬升作业机构采用多组斜向支撑臂配合铰支座的结构设计，建模时对支撑臂的铰接点、传动轮组的安装位做了运动仿真前置的结构预留，末端的双轮组传动结构还原了缆线收放类作业的执行端设计，传动轮的轮槽、轴承安装位、连接轴结构都按照机械设计标准做了参数化建模。模型内部预留了电控元件、动力元件的安装仓位，电池模块、控制模块的安装位都做了适配性结构设计，走线槽、固定压片等细节结构也完整还原，保证整体结构的装配合理性。材质设置上，对金属结构件赋予了磨砂钢材、阳极氧化铝型材的对应材质，对轮组赋予了橡胶材质，对传动部件赋予了调质钢材质，渲染时还原了金属构件的哑光质感、橡胶轮的防滑纹理质感，整体视觉效果贴近真实工业设备的外观表现。设计思路上优先考虑结构的可靠性与维护便捷性，所有连接结构都采用标准件连接的设计，非定制结构尽可能选用通用工业铝型材、标准紧固件，降低加工与装配成本，运动机构的铰接点都预留了润滑与维护空间，底盘的轮组布局保证了设备移动过程中的稳定性，上方作业臂的支撑结构做了斜向加强设计，可承受作业过程中的侧向载荷与纵向载荷，整体结构兼顾了移动灵活性与作业承载能力，可作为特种作业机器人的基础结构原型，适配不同的末端作业装置完成多样化现场作业任务。
