工业机器人弧形手爪臂结构设计

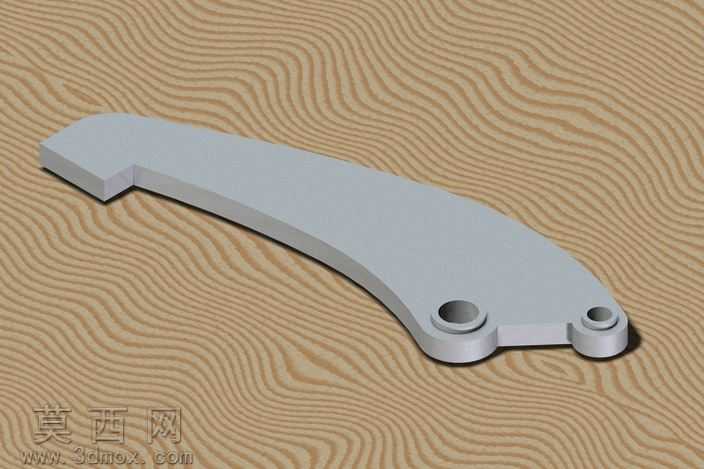

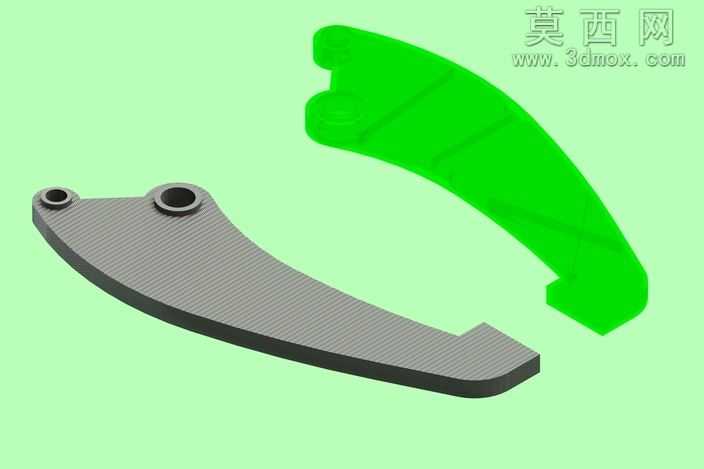

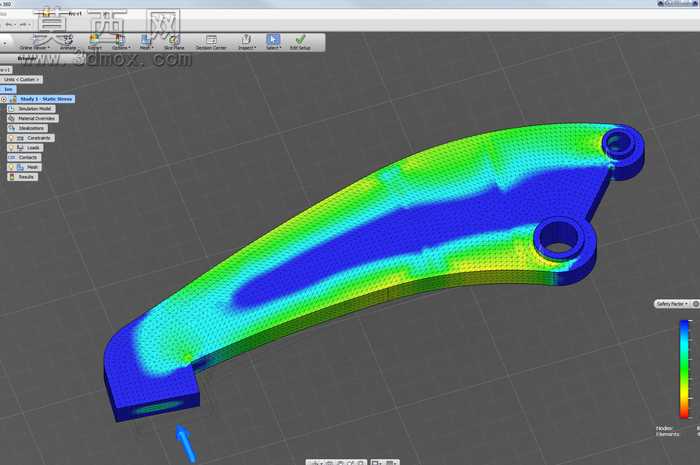

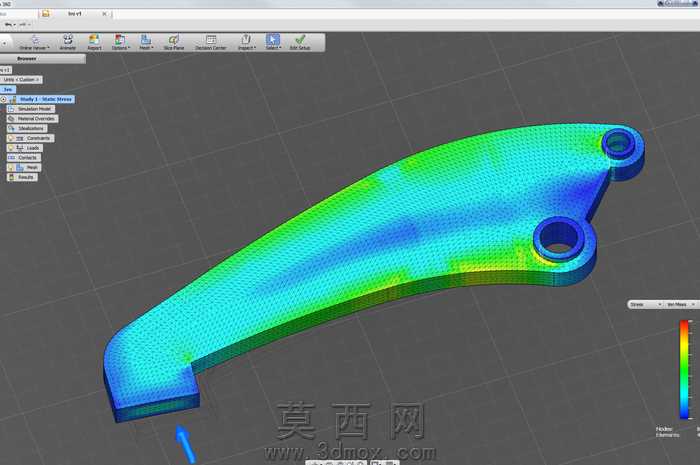

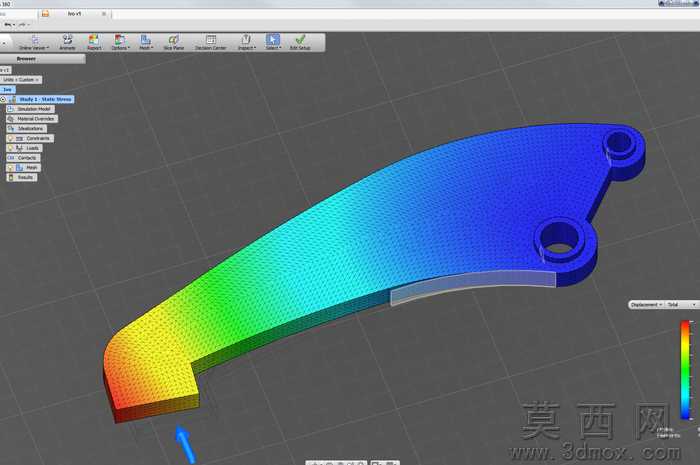

本作品为工业机器人配套的弧形手爪臂结构三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械零件设计的精度规范，对零件的每一处结构尺寸都做了严谨的参数化约束，保证后续修改调整时可通过参数驱动快速完成结构迭代。从结构设计来看，该手爪臂采用流畅的弧形主体构型，一端设置两个同轴带衬套的安装孔位，用于和机器人关节驱动端完成铰接固定，孔位周边做了加厚凸台处理，能够有效降低铰接位置的应力集中问题，提升长期往复运动下的结构耐用性；臂身主体采用等厚度的弧形延展结构，表面做了防滑纹理的材质渲染处理，既还原了实际加工后的零件表面质感，也通过纹理走向直观呈现了臂身的受力传导路径；臂身末端设计为适配夹持动作的卡合端头，端头位置做了圆角过渡处理，避免动作过程中出现尖锐棱角剐蹭工件或是干涉其他运动部件的问题。渲染阶段采用了差异化的材质表现方案，其中金属质感的实体零件采用哑光金属材质，还原铝合金机加工后的细腻磨砂质感，绿色半透明的结构为设计过程中的结构校验层，用于直观展示臂身内部的加强筋排布逻辑——臂身内侧沿弧形走向设置了连续的加强筋结构，在不额外增加零件整体厚度、控制零件自重的前提下，大幅提升了弧形臂身的抗弯折、抗扭转变形能力，保证手爪在夹持负载工件时臂身形变量控制在精度允许范围内。设计思路上围绕机器人手爪的实际作业需求展开，充分考虑了手爪臂往复摆动的运动轨迹，弧形构型能够有效避让作业过程中的周边干涉物，扩大手爪的有效作业范围；整体结构无冗余设计，所有壁厚、过渡圆角、安装孔位的尺寸都经过运动仿真校验，既满足结构强度要求，也适配常规的机加工或是注塑成型工艺，可直接用于后续的工程出图、原型制作以及实物装配测试，能够适配轻负载工业机器人的抓取、搬运、上下料等典型作业场景的使用需求。
