倾斜式粮食除杂筛米设备结构设计

　　在粮食加工、粮油仓储、小型米厂预处理工段中，原粮入仓或碾米前的除杂工序是保障成品米品质的核心环节，这款倾斜式筛米设备正是针对散粮中混杂的秸秆碎屑、砂石、瘪谷等异杂物清理需求设计的专用筛分结构。从实际产线布局来看，这类设备通常安装在原粮提升机出料口与碾米主机进料口之间的衔接位置，依靠重力与筛面振动的复合作用完成物料分层筛选，无需额外配置复杂的风选辅助结构即可满足中小型加工场景的除杂要求。

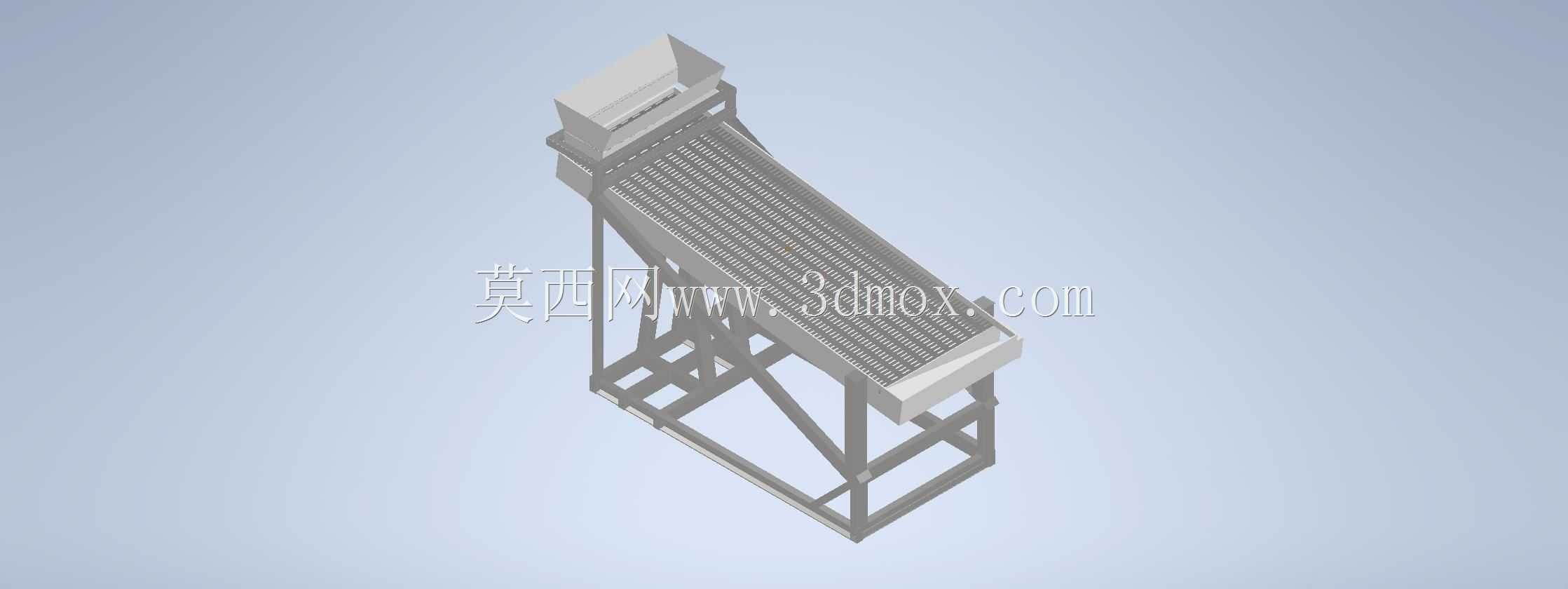

　　设备整体采用倾斜布置的长条形筛面作为核心工作部件，筛面倾角经过反复校核，控制在物料能够依靠自重沿筛面向下匀速滑移、同时杂粒能够顺利透过筛孔下落的合理区间，避免倾角过大导致物料流速过快筛分不充分，或是倾角过小造成物料堆积堵孔。筛面下方设计有整段式的接杂溜槽，筛出的杂物沿溜槽滑落至设备侧方的排杂口集中收集，筛净后的成品米则沿筛面末端的出料口送入下一工序，整个物料流向无折返、无死角，能够有效减少粮食在筛分过程中的残留积料问题。

　　支撑结构采用型钢焊接的框架式机架，四条支腿形成稳定的矩形支撑边界，机架底部预留有地脚螺栓安装孔位，可直接固定在车间混凝土地面或是配套的钢架操作平台上，安装时需保证筛面横向水平度误差控制在允许范围内，避免运行过程中物料向筛面单侧偏移影响筛分效率。机架与筛体之间的连接位置预留了振动组件的安装空间，可根据实际处理量需求配置不同激振力的振动源，振动参数匹配筛面长度与筛孔规格，确保物料在筛面上的停留时间能够满足除杂精度要求。

　　设备进料端设计有扩口式的进料导料结构，能够承接上游设备落下的散粮并将物料均匀铺展到整个筛面宽度上，避免物料集中在筛面中部造成局部料层过厚，保证筛面的有效筛分面积得到充分利用。筛面的筛孔规格针对大米的粒径范围设计，能够让尺寸小于合格米粒的砂石、碎杂顺利透筛，同时保证完整米粒沿筛面输送，针对不同品种的大米筛分需求，还可快速更换不同孔径的筛板，无需改动整体机架结构即可适配多品类粮食的清理作业。

　　从结构设计的合理性来看，这款设备的整体外形尺寸适配中小型加工车间的空间限制，设备宽度控制在常规车间通道允许的安装范围内，设备上方预留的检修空间能够满足日常筛面清理、易损件更换的操作需求，侧面无突出的外伸部件，不会对车间内的人员通行、物料转运造成干涉。机架的型钢选型经过载荷校核，能够承受满负荷运行时筛体的振动载荷与物料的动态冲击，焊接位置设计有加强筋板，避免长期运行出现焊缝开裂、机架变形等问题。

　　在实际使用场景中，这类筛米设备不仅可用于大米加工环节的除杂，还可适配其他颗粒状粮食的初清作业，只需调整筛孔规格与振动参数即可快速切换作业用途。设备整体结构无复杂的传动链路，日常维护仅需定期检查振动组件的紧固情况、清理筛面堵塞的筛孔即可，运维难度较低，适合缺乏专业运维人员的小型加工场景使用。筛体两侧设计有密封挡板，避免筛分过程中物料飞溅外溢，同时能够减少筛分过程中产生的粉尘扩散，改善作业区域的工作环境。
