比重式粮食精选分选设备结构设计

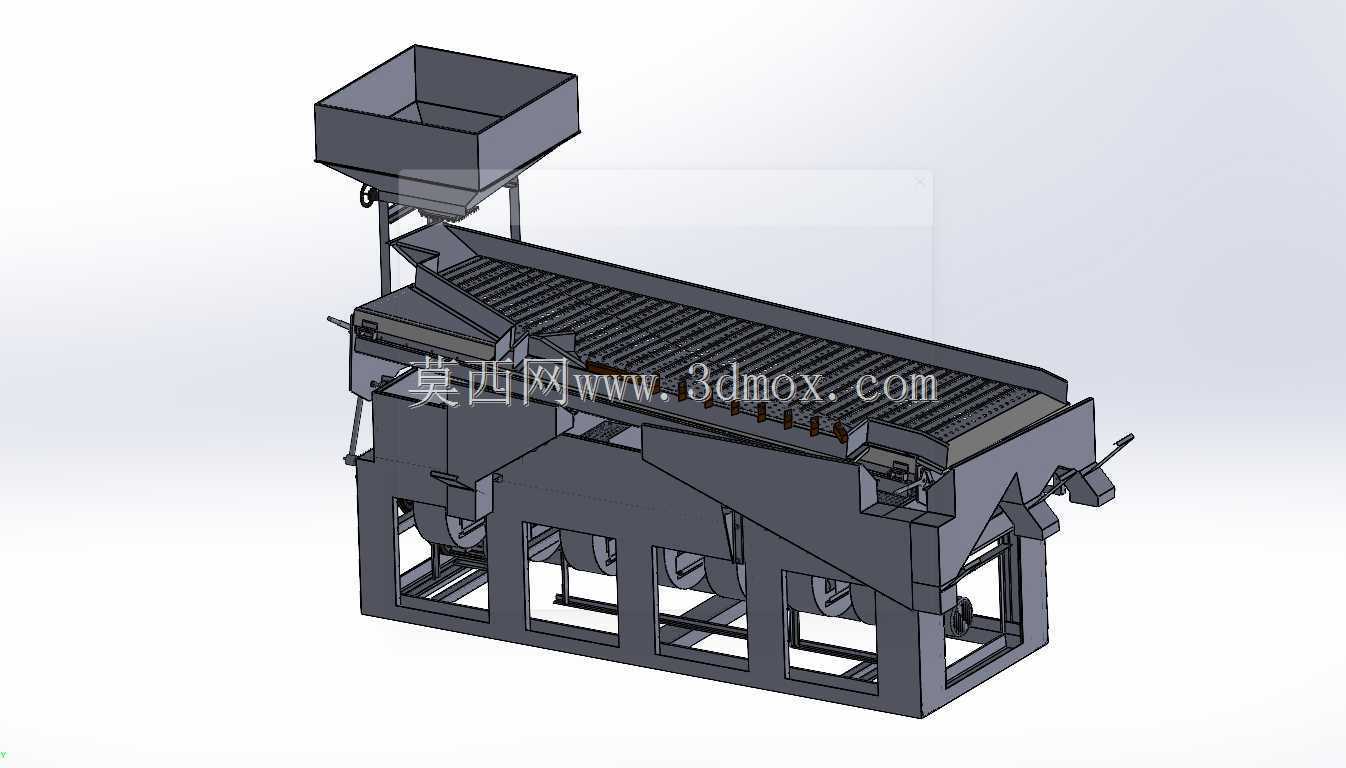

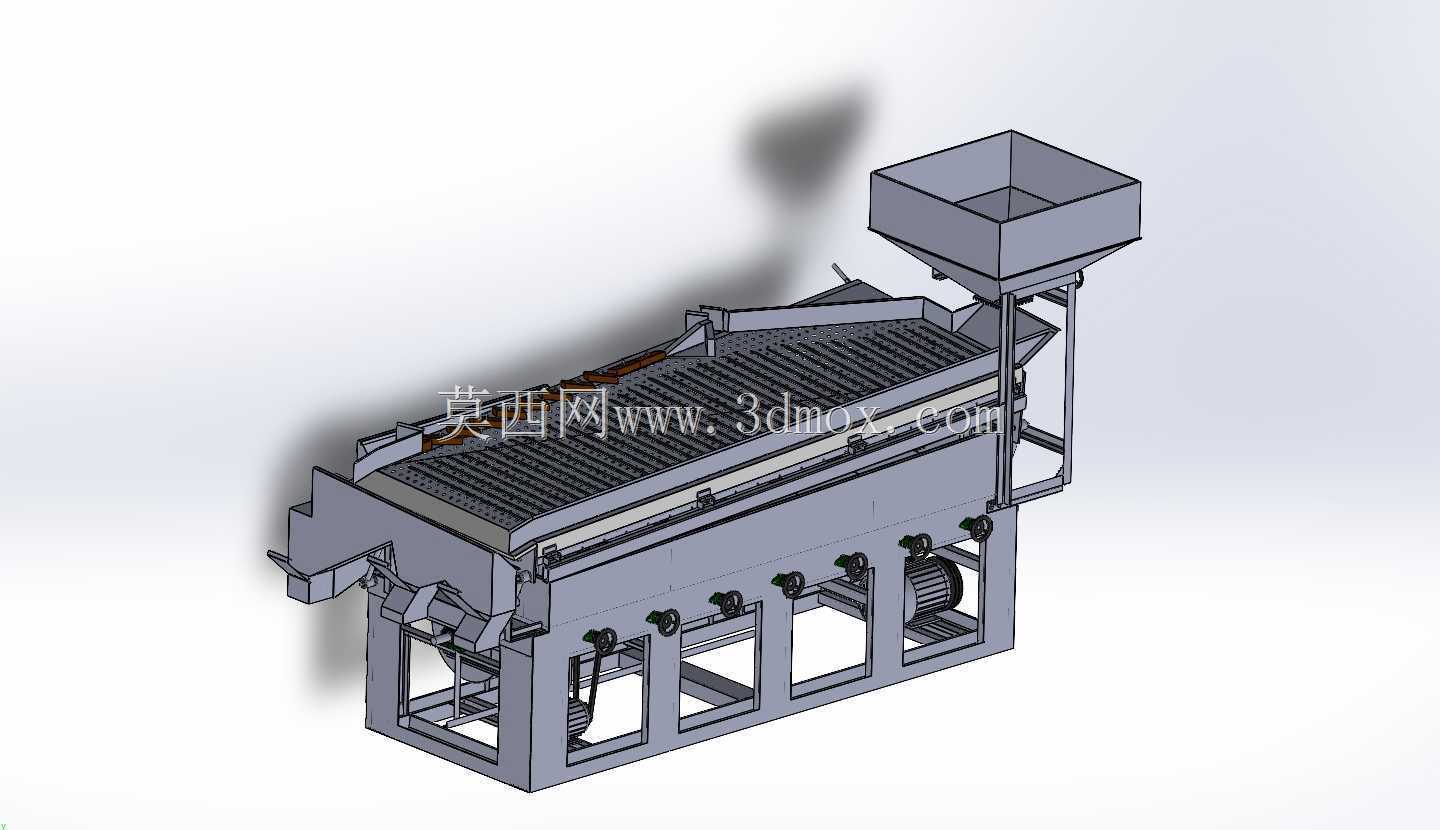

　　在粮油加工、种子预处理、农副产品清选的生产环节里，这类比重分选设备是物料除杂、分级的核心工段装备，主要用来区分同批次物料里因密度差异存在的瘪粒、霉变粒、石子、重质杂质与饱满成品，相比单纯的孔径筛分，它能解决粒径接近但密度不同的物料无法分离的痛点，广泛应用在小麦、水稻、玉米、油菜籽等粮油作物的初加工线，也可适配坚果、杂粮的分级清选工序。从结构设计逻辑来看，设备整体采用框架式方管焊接机架作为承载基础，机架底部预留了地脚安装孔位，安装时需要保证整机水平度偏差不超过1.5mm/m，避免筛面倾斜不均导致物料走偏、分选精度下降；机架上部的振动筛体通过多组可调角度的支撑弹簧与机架连接，弹簧刚度经过匹配计算，

　　既保证筛体运行时的振动幅度稳定在3-5mm区间，也能避免振动传递到机架引发整机共振，筛体的驱动端布置了偏心振动机构，通过皮带轮与驱动电机连接，电机安装座预留了张紧调节行程，方便后期维护时调整皮带松紧度。筛面采用分层式设计，最上层为进料匀料段，顶部配套的方形进料斗内部设置了缓冲导流板，物料从进料斗落入后不会直接冲击筛面，而是顺着导流板均匀铺展到筛面宽度方向，避免局部堆料导致的分选盲区；筛面的冲孔筛板按照物料流向设置了不同的开孔率，进料段开孔率偏低，先让物料在振动作用下逐步分层，密度大的重质物料沉到筛面底层，轻质物料浮在上层，随着筛体的纵向振动与横向倾斜角度的共同作用，重质物料沿着筛面向上向重杂出口移动，

　　轻质饱满物料顺着筛面向下流向成品出料口，筛面下方设置了多组可调风量的风室，配套的风机通过风道向风室供风，气流从筛孔向上穿透料层，进一步强化物料的分层效果，不同密度的物料在振动与气流的复合作用下形成清晰的分料带，通过调整筛面倾斜角度、振动频率、风门开度三个参数，就能适配不同品类、不同含水率的物料分选需求。设备侧面布置的多组调节手轮分别对应不同风室的风门开度、筛面倾角的微调，操作人员在设备运行过程中就可以在侧面完成参数调整，不需要停机拆解护罩；筛体的出料端设置了多个独立出料口，分别对应重杂、成品、轻杂的排出通道，每个出料口都预留了与下游输送设备连接的法兰接口，方便接入连续化生产线。从安装边界来看，设备整体的进料斗顶部为整机最高点，

　　安装时需要预留上方至少300mm的进料操作空间，侧面的调节手轮位置需要预留不小于400mm的操作维护空间，设备底部的机架支腿可以搭配减震垫使用，降低运行时对车间地面的振动传递，驱动电机的接线端需要预留线缆走线空间，避免与振动部件发生干涉。建模过程中对筛面的冲孔特征做了简化处理，保留了筛板的安装定位结构、支撑筋的布置位置，所有焊接位置都做了焊缝示意，运动部件的连接位置预留了合理的装配间隙，比如振动筛体与机架弹簧连接座的位置、偏心轴与轴承座的配合位置都按照实际装配公差预留了间隙，方便后续做运动仿真时验证部件的运动行程是否存在干涉；设备的护罩、检修门的结构都做了快拆式的卡扣设计示意，日常维护时不需要完全拆卸螺栓就能打开检修门查看筛面磨损情况、清理筛孔堵塞的物料。这类设备在实际选型时，需要根据生产线的处理量匹配筛面的宽度尺寸，筛面宽度越大，单位时间内的物料处理能力越高，但对应的驱动电机功率、风机风量也需要同步提升，建模时参考了常用的5吨/小时处理量机型的尺寸比例，整体结构比例符合实际农用加工设备的设计规范，没有出现结构受力不合理、操作空间不足的设计问题。
