磨坊用多出口分级筛料设备结构设计

　　在粮食加工尤其是磨坊制粉的生产环节中，筛分工序直接决定了成品面粉的粗细度等级与出品纯净度，这款筛料设备正是针对磨坊场景下的多品级粉料分离需求开发的专用结构。从实际生产的使用逻辑来看，原粮经磨辊研磨后产出的混合物料包含不同粒径的胚乳颗粒、麦麸碎屑与成品面粉，传统单出口筛具需要反复过筛才能完成分级，不仅占用人工，还容易因筛网堵塞导致筛分效率波动，这款设备通过多层叠置的筛组结构配合框架式悬吊安装设计，能够在单次运行过程中同步完成不同粒径物料的分流，匹配磨坊连续化制粉的生产节奏。

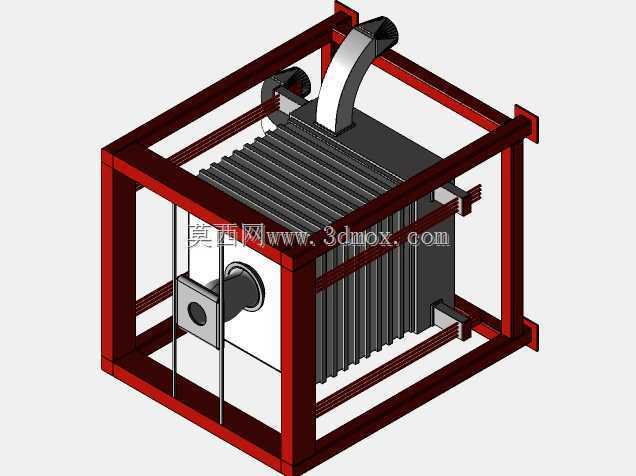

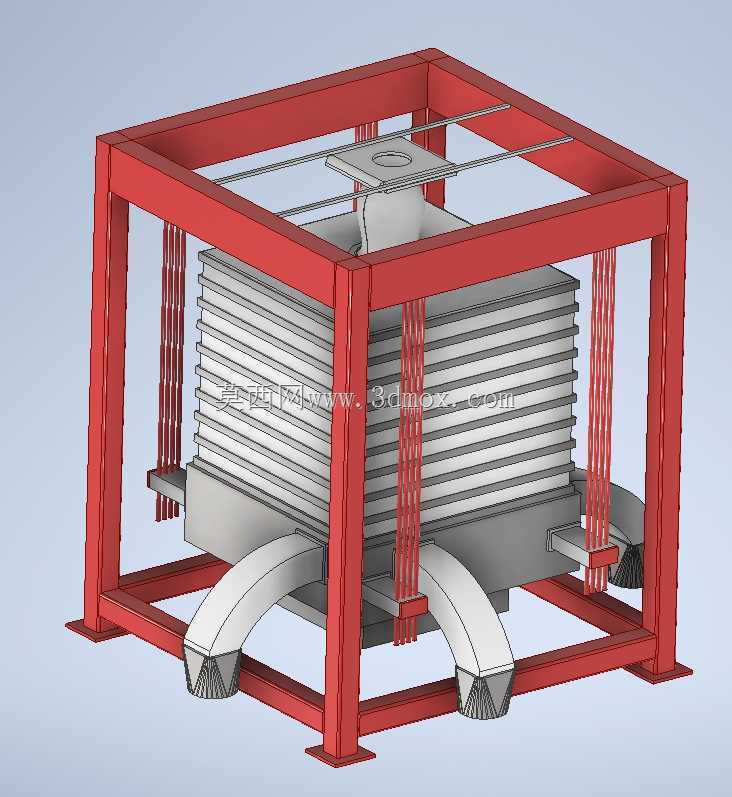

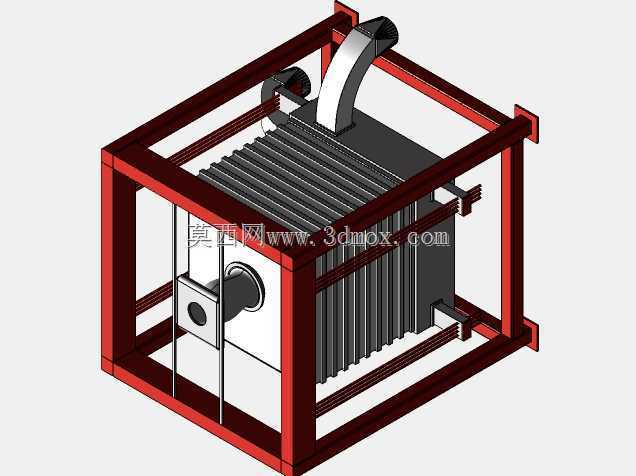

　　设备整体采用方管焊接的外框架作为承载主体，框架上下端均设置了方形安装法兰面，安装时可通过顶部的方形连接座与厂房内的悬吊驱动机构相连，底部四个支脚预留的安装孔可根据现场工况选择加装缓冲垫或者直接与地面基础固定，整体安装边界控制在1.2米见方、1.5米高度范围内，不需要额外占用过大的厂房空间，适配多数乡村磨坊、小型粮食加工点的车间布局。框架内部的筛组采用水平叠层布置，每层筛网的目数沿物料流动方向逐级变化，最上层筛网截留大粒径麦麸与未研磨充分的粗粒，中间层筛网分离中等粒径的粗粒面粉，最下层筛网收集符合精度要求的成品面粉，不同品级的物料分别通过框架下部三个弧形导料槽导出，导料槽出口做了收窄设计，可直接对接下方的集料袋或者输送管道，避免筛分时粉料飞溅造成的物料损耗。

　　从结构设计的细节来看，筛组与外框架之间采用多组柔性吊索连接，吊索沿筛组四个角垂直布置，既能够保证筛组做水平回转筛动时的运动轨迹稳定，又可以避免筛体运动时的刚性冲击传递到外框架，降低设备运行时的振动噪音。筛组顶部设置的进料口为方形直落式结构，进料口边缘做了外翻边处理，可直接对接上游磨粉设备的出料溜管，不需要额外加装过渡连接接头，减少物料在进料环节的堵塞概率。考虑到磨坊生产环境中粉尘浓度较高，筛组的每层筛框都采用了快拆式压条固定，日常清理筛网或者更换不同目数筛网时，只需要松开压条卡扣即可抽出筛网，不需要拆解整体框架，大幅降低日常维护的操作难度。

　　在实际运行的功能表现上，这款设备的水平回转筛动轨迹能够让物料在筛网表面均匀铺展，避免物料集中在筛网局部造成的筛分不充分问题，相比直线振动的筛具，水平回转的运动方式对粉料的扰动更柔和，不会因为振动幅度过大导致细粉飞溅卡入筛网缝隙，能够长时间保持筛网的通透率。三个出料口的位置沿筛组回转方向的切线方向布置，物料在筛面运动到对应粒径层级的区域时，会顺着导料槽自然滑落，不会出现不同品级物料混流的情况，筛分后的粗粒面粉可直接回流到磨粉机进行二次研磨，麦麸可单独收集作为副产物，成品面粉直接进入下一道包装工序，整个筛分过程不需要人工干预，可完全匹配磨粉设备的连续出料节奏。

　　针对磨坊生产的特殊工况，设备所有与物料接触的部位都做了圆弧过渡处理，不存在卫生死角，避免粉料长期堆积在结构缝隙中发生霉变，符合粮食加工设备的卫生要求。外框架的方管型材采用封闭截面设计，不会积存粉尘，日常清理时只需要用压缩空气吹扫即可保持设备外部整洁。设备的驱动连接部位设置在顶部防护罩内，可避免粉尘进入运动部件造成的磨损，延长设备的无故障运行周期，对于小型加工点来说，这种结构设计不需要频繁进行润滑保养，降低了设备的使用维护成本。
