玉米制粉用磨粉设备结构设计方案

　　在粮食加工领域，玉米磨粉是玉米深加工环节中应用最广泛的工序之一，这类设备广泛分布于乡镇粮油加工点、中小型食品加工厂、饲料预处理车间等场景，承担着将干燥玉米粒研磨成不同细度玉米粉的核心功能，区别于大型工业制粉生产线的集中式布置，这类中小型磨粉设备可独立完成进料、粉碎、出料全流程作业，无需配套复杂的前置清粮、后置筛分的冗余管线，适配小规模、分散化的加工需求。从实际作业逻辑来看，该设备的功能实现依托磨腔内部的动定磨盘结构，玉米粒从进料斗进入磨腔后，在磨盘的挤压、剪切、研磨共同作用下逐步破碎，通过调整磨盘间隙可控制成品粉的细度，既可以加工粗颗粒的玉米糁，也可以产出细度更高的食用玉米粉，适配不同的加工需求。

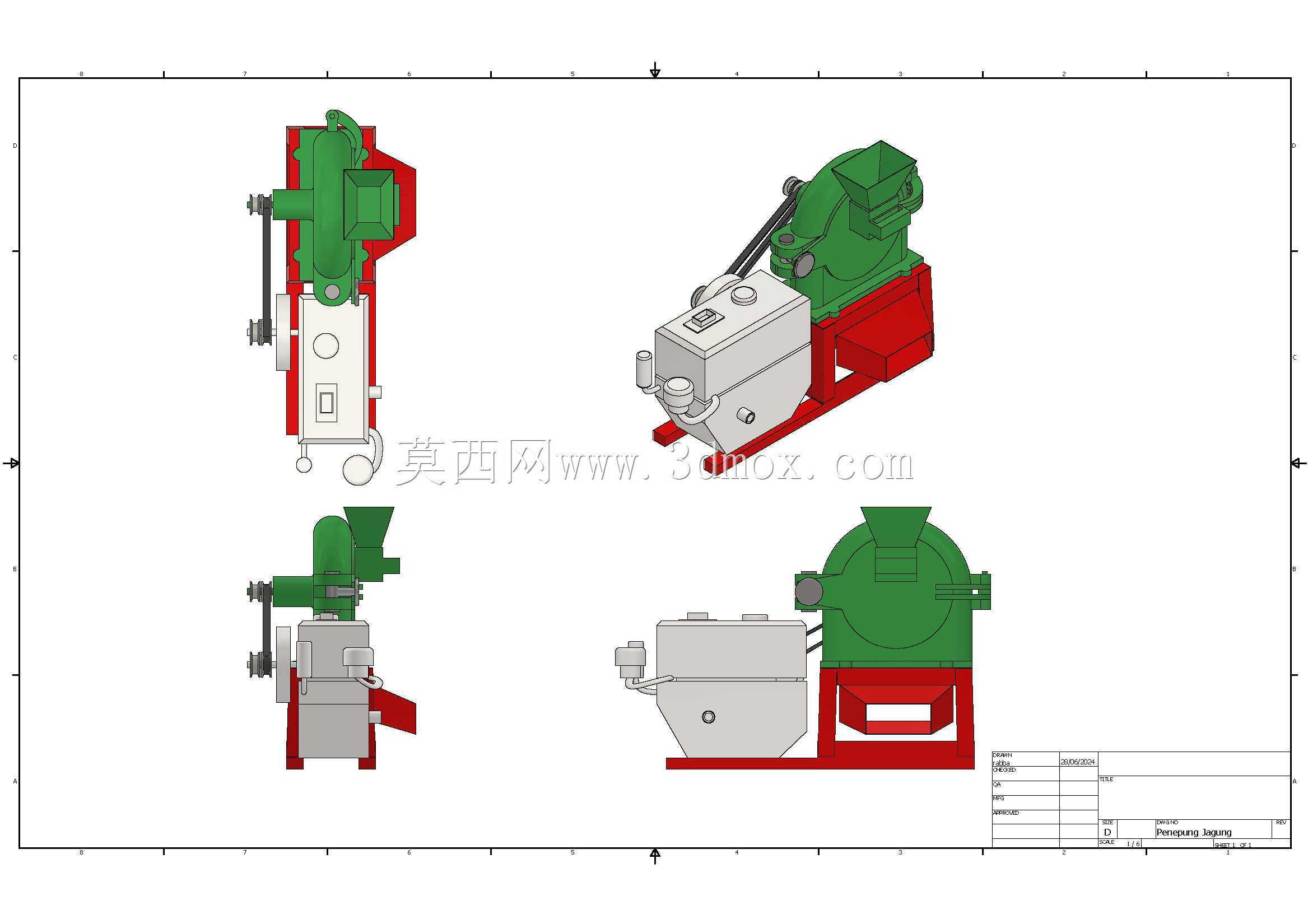

　　设备的动力端与磨腔采用分体式机架承载，红色焊接机架作为整体承载基础，将动力单元、研磨单元、进料出料结构整合为一体，安装时仅需将机架固定在水平硬化地面上，预留出进料侧的上料操作空间、出料侧的接料空间即可，无需额外浇筑复杂的设备基础，整体安装边界紧凑，适配面积有限的加工车间。设计过程中优先考虑了作业时的受力平衡，动力单元与研磨单元分置机架两侧，抵消设备运转时的振动偏移，机架底部预留的固定孔位可匹配膨胀螺栓安装，有效降低高速研磨时的共振幅度。进料结构设置在磨腔上方，采用斜向导料结构保证玉米粒依靠自重均匀进入磨腔，避免进料堵塞导致的负载骤增；出料口设置在磨腔侧下方，研磨完成的粉料在磨盘旋转产生的离心力作用下自动排出，无需额外设置输料绞龙，

　　简化了设备结构，降低了后期维护的复杂度。从结构细节来看，磨腔外部的绿色壳体采用铸件结构，既保证了磨腔工作时的结构强度，也具备足够的壁厚吸收研磨作业产生的噪音，壳体上设置的检修口可在不拆解整机的情况下完成磨盘磨损检查、间隙调整等日常维护操作。动力端的壳体采用钣金焊接结构，覆盖传动部件，避免作业时杂物卷入传动结构，同时预留散热缝隙保证动力单元长时间运转时的热量散发。设备的操作控件集中布置在动力单元侧方，操作人员站在设备侧面即可完成启停控制、磨盘间隙调整等操作，操作路径短，符合小型加工设备的人机交互逻辑。在三维建模过程中，对各部件的装配关系做了完整还原，包括磨盘的配合公差、传动部件的连接结构、机架的焊接节点都做了对应呈现，

　　可直接用于设备的结构验证、装配干涉检查，也可作为同类小型粮食加工设备设计的参考蓝本。针对这类设备常见的堵料、振动过大、磨盘磨损快等问题，设计时在磨腔进料端设置了缓冲导流结构，避免玉米粒直接冲击磨盘导致的局部磨损加剧；机架的焊接位置做了加强筋布置，在控制整体重量的前提下提升机架的抗扭强度，即使长时间满负荷作业也不会出现机架变形的问题。设备的整体外形尺寸适配小型加工车间的空间限制，宽度方向不超过1.2米，长度方向控制在1.5米以内，高度方向预留进料斗的上料空间后总高不超过1.4米，人工上料时无需借助登高设备，单人即可完成上料、操作、接料的全流程作业，非常适合农村个体加工户、小型食品作坊的使用需求。
