种子处理用筒式过滤装置结构设计

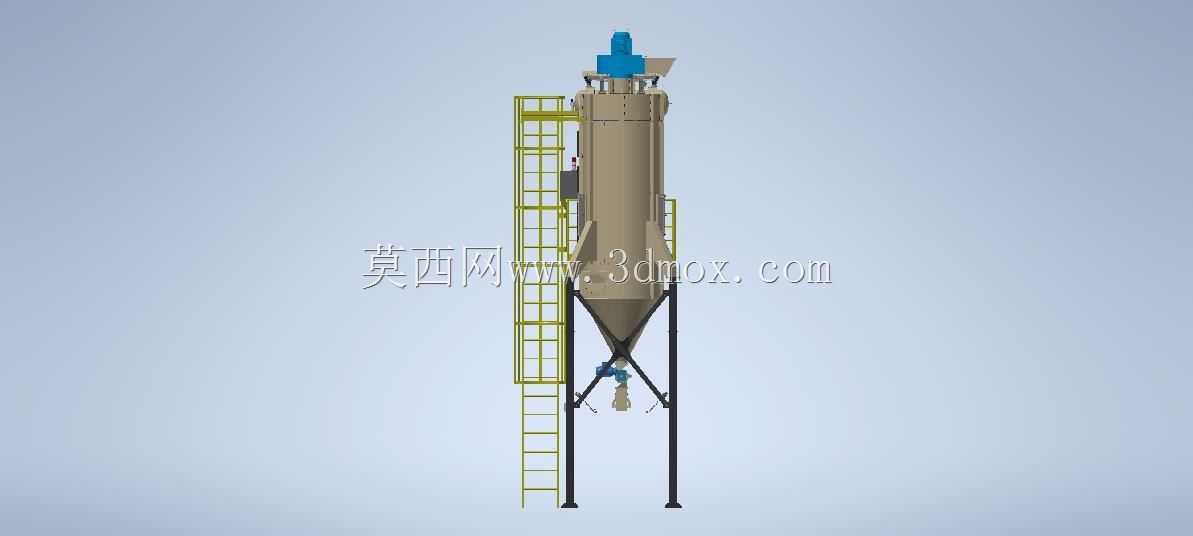

　　在种子加工处理的生产线中，物料在浸种、包衣、药液喷淋等工序后，往往会裹挟种皮碎屑、残留药渣、未溶解的药剂颗粒等杂质，这类杂质如果随物料进入后续的烘干、计量包装环节，一方面会堵塞输送管路的弯头、变径位置，造成生产线非计划停机清理，另一方面杂质混入成品种子会降低包衣均匀度，影响种子的商品品相与发芽率表现，筒式过滤器就是在这类工艺节点承担介质净化、杂质截留功能的核心部件。这款过滤装置采用直筒式主体结构，整体沿垂直方向布置，进液口设置在筒体侧上方，采用切向进料的结构形式，带压的物料进入筒体后会沿筒壁形成旋流，大颗粒杂质在离心力作用下先向筒壁沉降，避免直接冲击中部的过滤元件，有效降低滤材的局部磨损速率，延长单次连续作业的时长。

　　筒体中部的过滤组件采用快拆式压圈固定，滤筒的支撑骨架采用冲孔板加加强筋的结构，可承受0.3MPa以内的工作压差，不会因为上下游压力差出现滤材塌陷、变形的问题，滤材的精度可根据处理物料的特性更换，针对种子处理场景，常规配置的是80目到120目的不锈钢编织网，既能有效截留粒径0.15mm以上的固体杂质，又不会因为网孔过密造成药液流通阻力过大，影响整条处理线的流量匹配。设备的排渣口设置在筒体底部的锥段位置，锥角设计为120度，避免杂质在锥段堆积架桥，日常清理时不需要完全拆解筒体，只需要打开底部的快开盲板，就可以将沉降在锥底的大颗粒杂质排出，清理作业单人即可完成，单次清理耗时不超过10分钟，适配种子加工线季节性连续作业的运维需求。

　　从安装边界来看，这款筒式过滤器的筒体直径为320mm，总高度为680mm，进液口和出液口均采用DN80的标准法兰连接，法兰的螺栓孔距符合PN10的管路法兰标准，可直接对接现有种子处理线的药液循环管路，不需要额外制作过渡连接件；设备的支脚设置在筒体下部的锥段上方，三个支脚沿圆周均匀分布，支脚底部预留了M12的地脚螺栓安装孔，安装时需要保证筒体的垂直度偏差不超过1/1000，否则会影响内部旋流场的分布，降低杂质沉降的效率。在设计过程中，特意优化了筒体内部的流道结构，在进液口对面的筒壁位置设置了导流挡板，避免进料直接冲刷滤筒造成局部滤材过早破损，同时在出液口位置设置了防涡板，防止出液时形成漩涡将底部沉降的杂质重新卷起，提升过滤的稳定性。

　　针对种子处理过程中接触的药液多为弱酸性种衣剂、杀菌剂的特性，筒体与物料接触的部分全部采用304不锈钢材质制作，焊接位置做了钝化抛光处理，不会出现锈蚀脱落污染物料的问题，表面粗糙度Ra控制在1.6μm以下，不容易挂留药渣与种皮碎屑，日常冲洗即可完成表面清洁。设备的顶部设置了排气阀接口，在初始开机通液时，可以打开排气阀排尽筒体内的空气，避免气阻造成管路流量不足，同时在筒体的上下段分别设置了压力表接口，可外接压差表实时监测滤筒的堵塞情况，当压差达到0.15MPa时就需要及时清理或更换滤筒，避免滤筒被压破造成杂质泄漏。在实际生产线的应用中，这款过滤器除了用在种子包衣后的药液循环过滤环节，也可以适配粮食加工中的清水喷淋过滤、小型农用灌溉系统的水质过滤等场景，只需要根据处理介质的特性更换对应精度的滤材即可，整体结构没有复杂的传动部件，日常运维只需要定期检查密封件的老化情况、清理滤筒截留的杂质，设备的无故障运行周期可以达到8000小时以上。在建模过程中，所有的法兰连接尺寸、密封槽尺寸、支脚安装位置都严格按照管路附件的标准规范制作，过滤组件的配合间隙控制在0.5mm以内，避免出现介质短路未经过滤就从旁侧流走的问题，筒体的壁厚根据工作压力计算选取3mm的304不锈钢板，可承受最高0.6MPa的水压试验压力，满足常规低压流体输送管路的使用要求。
