多级串联式水净化过滤处理装置

　　这套水过滤装置的三维结构，完整还原了分散式供水场景下的净水处理全流程，从原水暂存到最终净水输出的每一个功能单元都做了实体化建模，没有做简化省略，方便结构设计人员直接参考管路走向与单元排布逻辑。从现场应用场景来看，这类装置多用于小型村镇集中供水点、野外作业临时营地、小型加工企业生产用水预处理环节，不需要复杂的土建配套，所有功能单元都可以通过管路快速拼接，适配不同场地的安装边界。

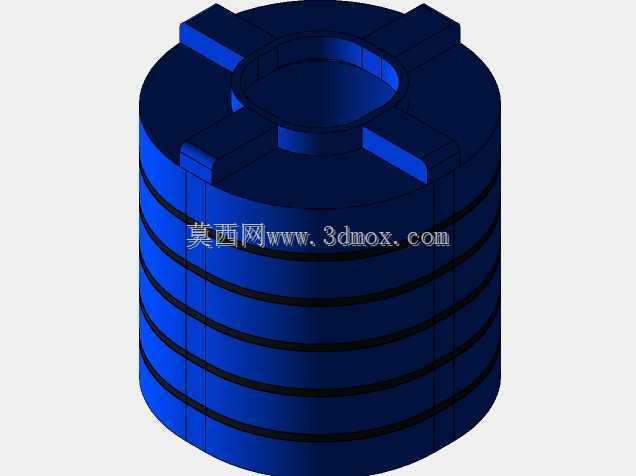

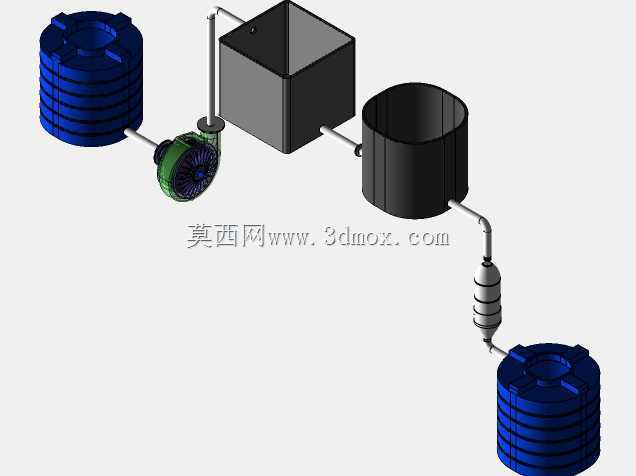

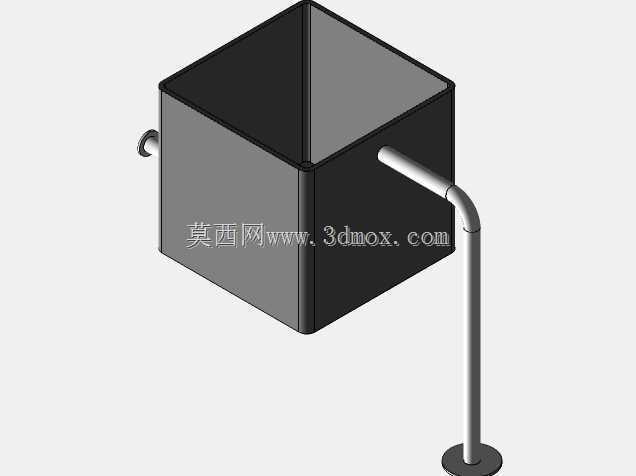

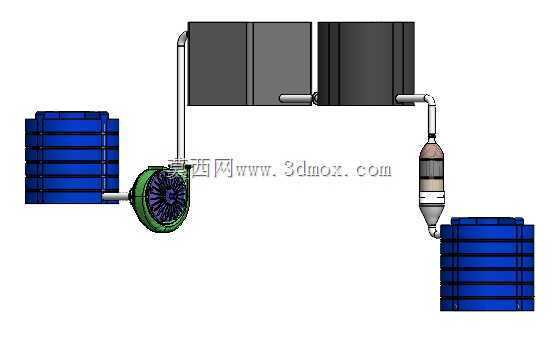

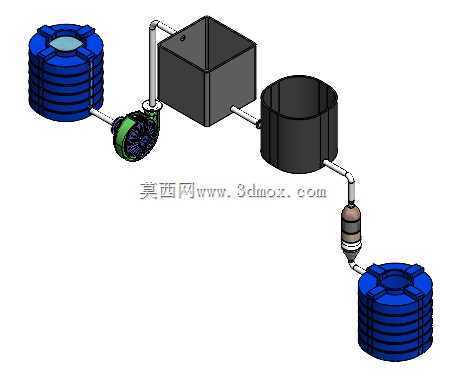

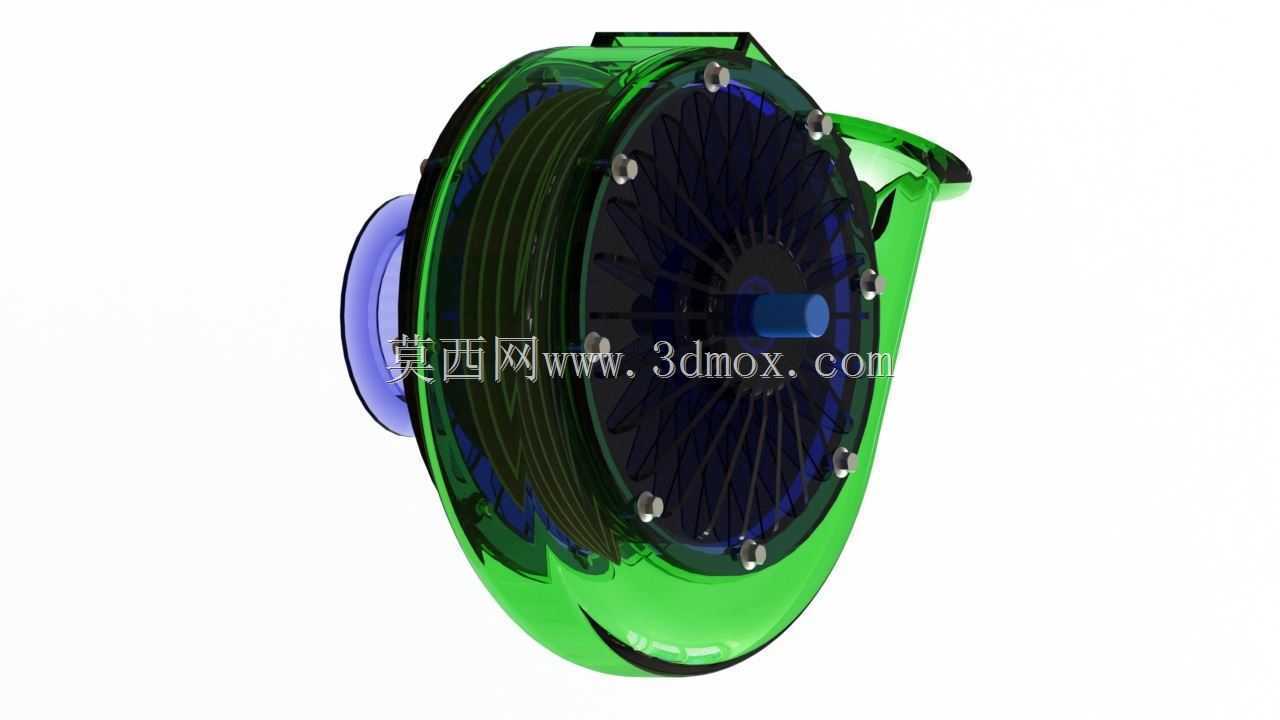

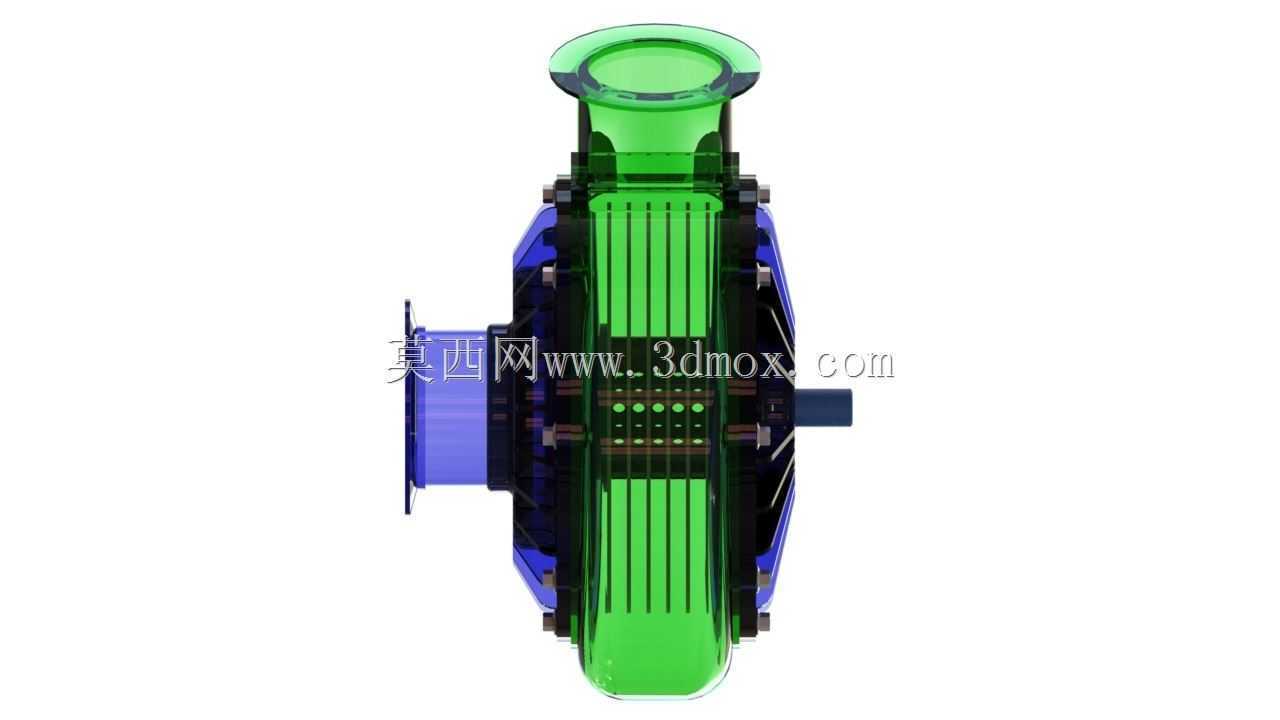

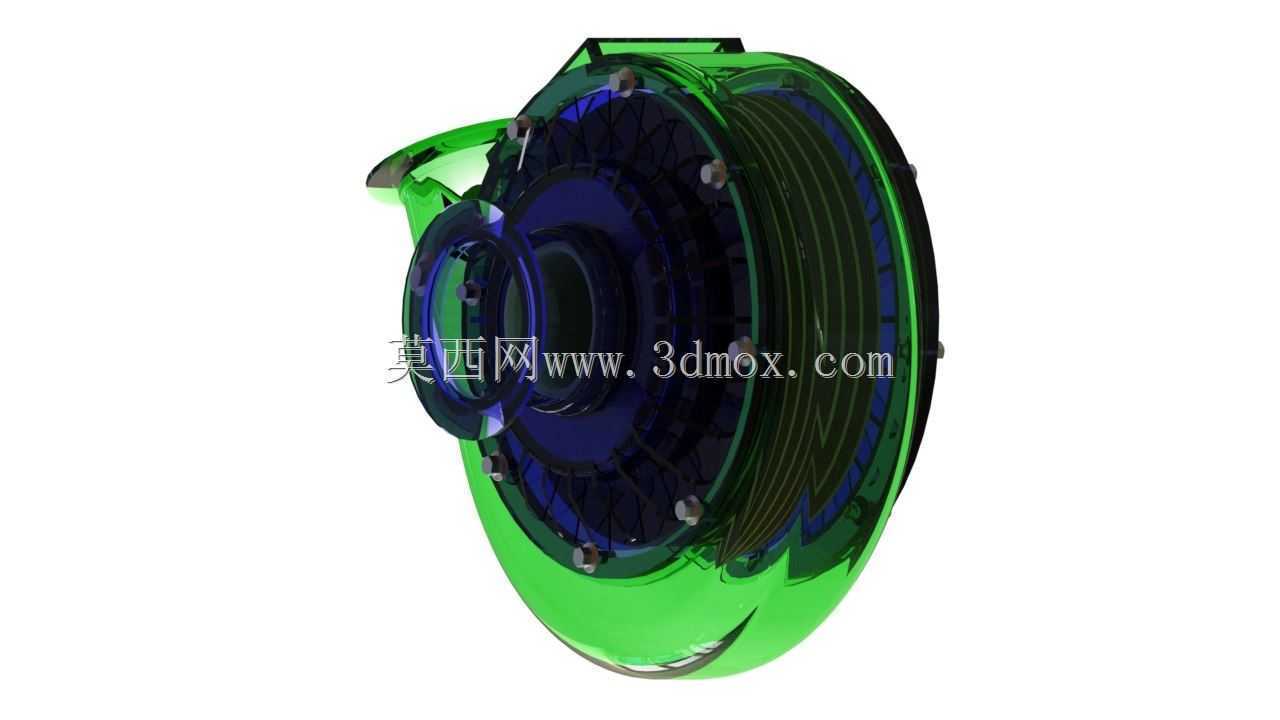

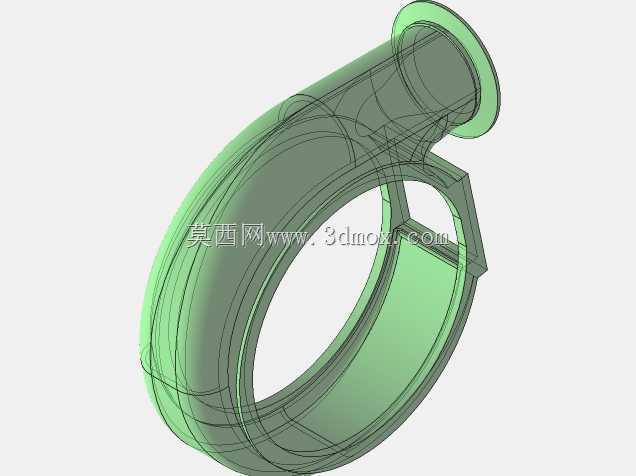

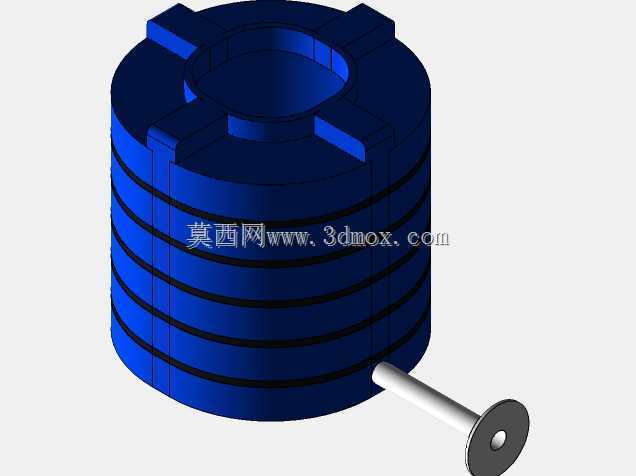

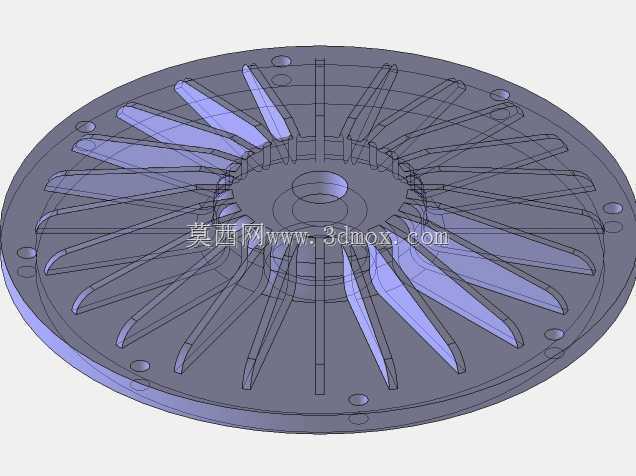

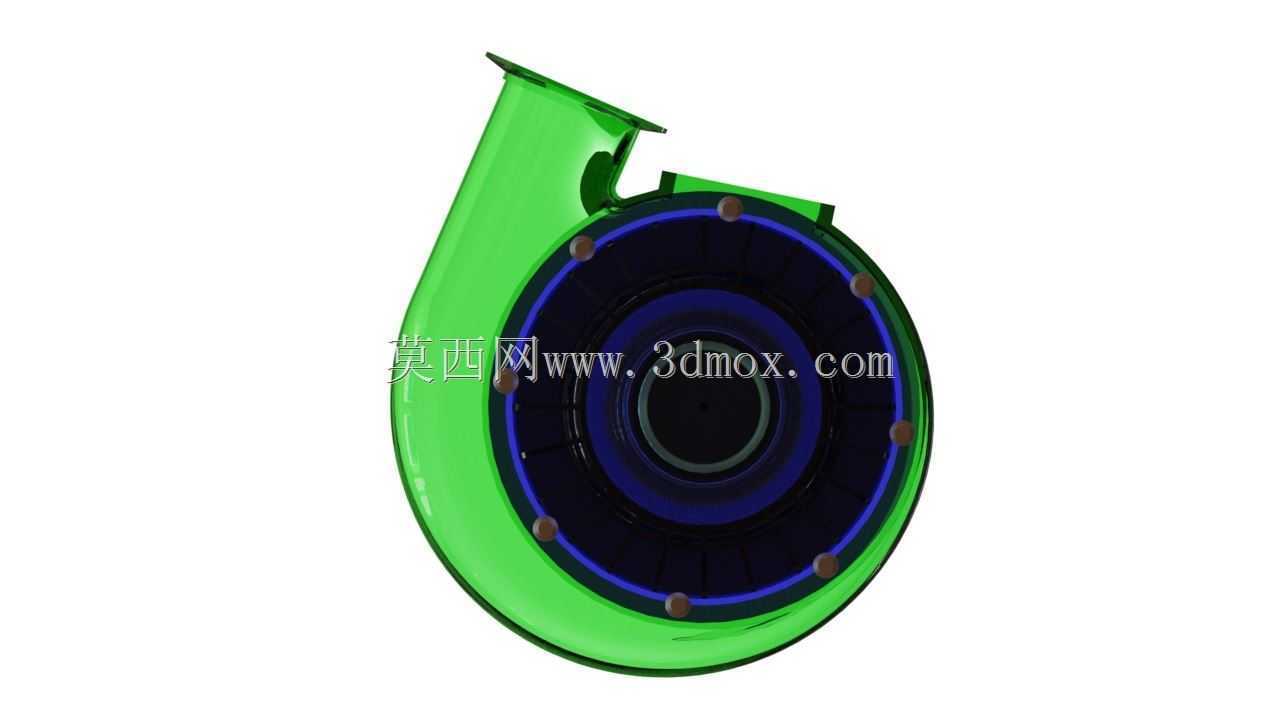

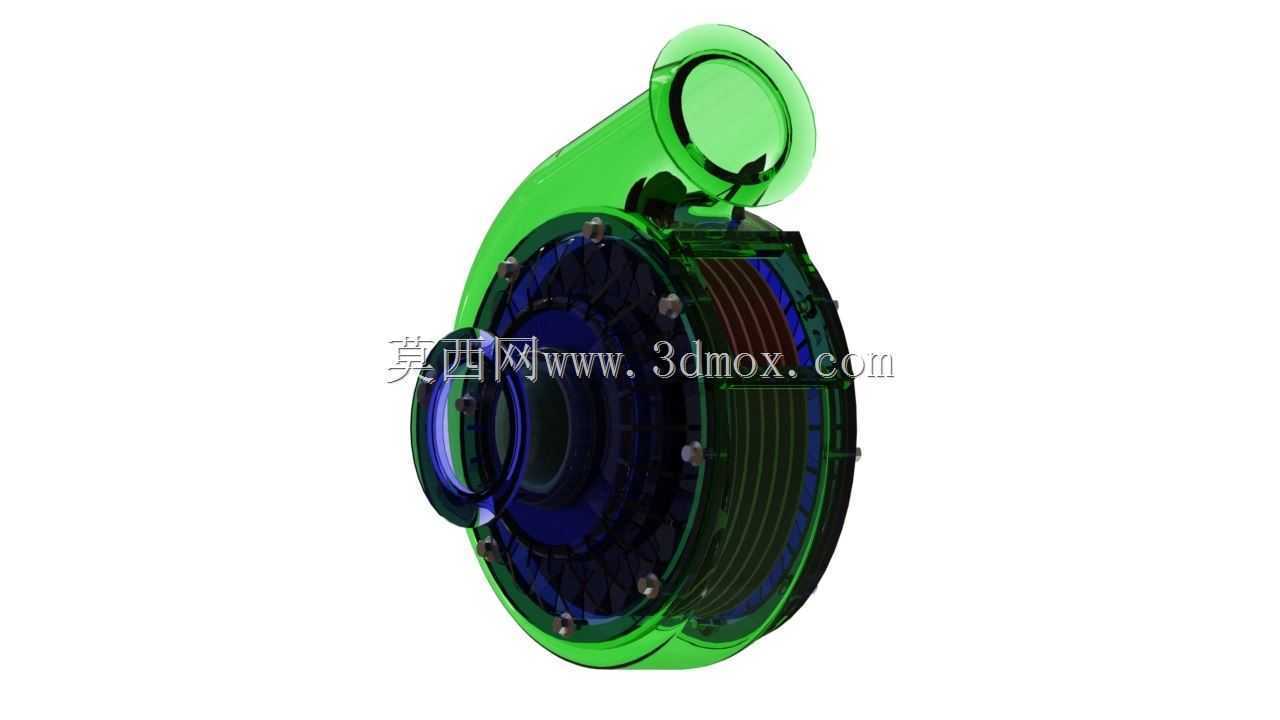

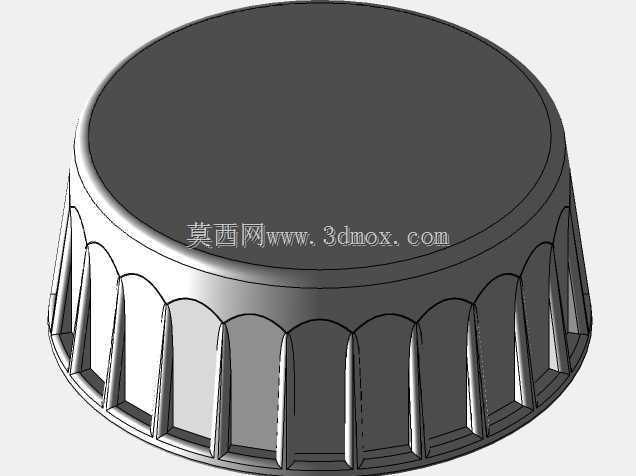

　　整套装置的功能排布顺着流体流向依次展开：最左侧的蓝色立式储桶承担原水暂存功能，桶体采用波纹加强结构，相比等壁厚平壁桶，在同等耗材用量下抗外压、抗形变能力提升40%以上，适合露天放置应对昼夜温差带来的桶内压力变化，桶底预留的快插接口直接对接输送泵入口，减少管路弯头带来的沿程阻力损失。中间的输送泵采用离心式结构，泵体与电机直连，没有额外的传动结构，日常维护只需要清理泵腔进水口的拦污栅即可，泵的出口直接接入方形缓冲水箱，这个水箱的作用是抵消泵启停带来的水锤效应，避免后续过滤单元受到瞬时压力冲击，同时也能让原水中的大颗粒泥沙在箱内自然沉降，减轻后端过滤组件的负荷。

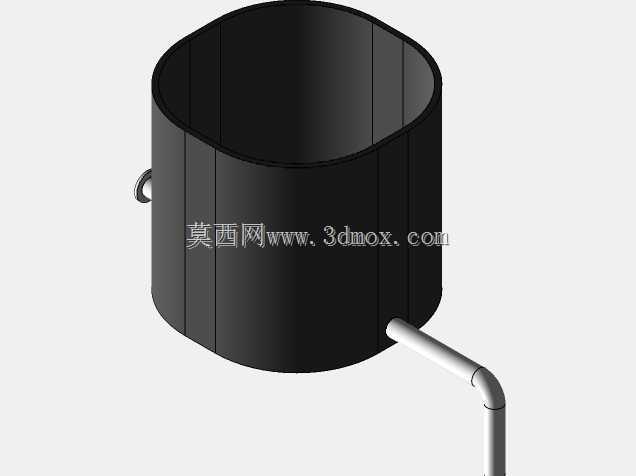

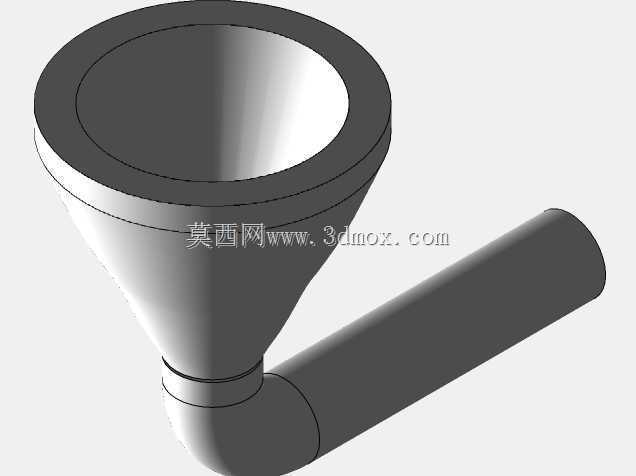

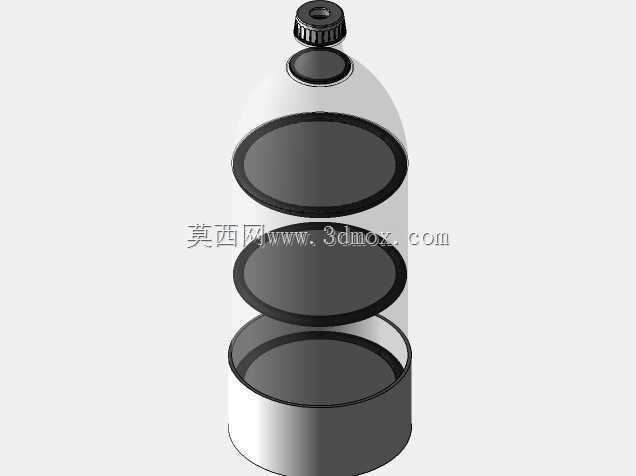

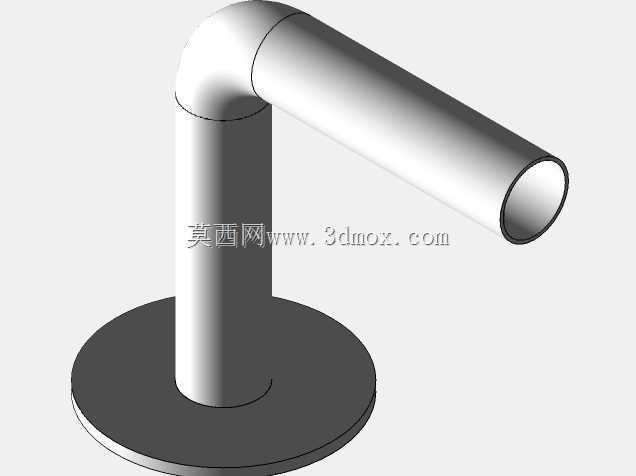

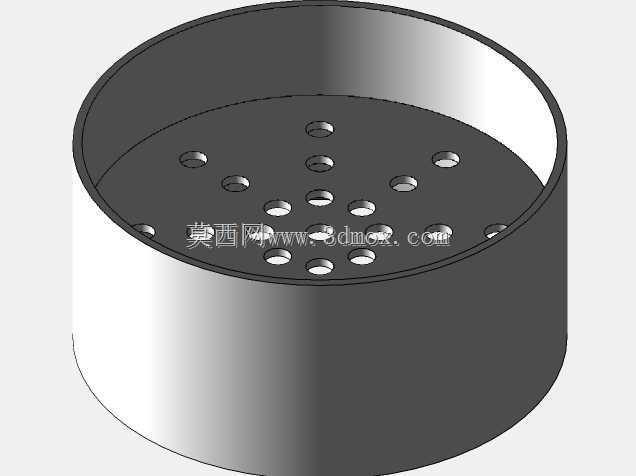

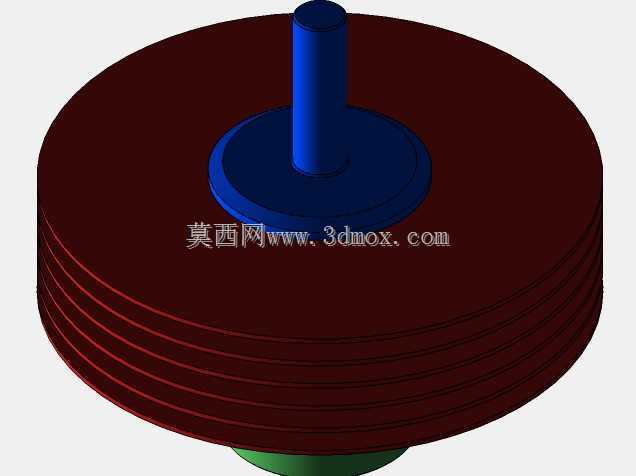

　　缓冲水箱出口接入的黑色敞口圆筒是预沉淀单元，内部可以根据进水水质加装石英砂滤层或者无纺布滤篮，把水中的悬浮物、大颗粒杂质提前截留，预沉淀单元的出口管路向上抬升后接入末端精密滤芯，这个高度差设计是为了让水流在管路中保持满管状态，避免气阻影响过滤效率，精密滤芯采用快装卡箍结构，更换滤芯时不需要拆卸整段管路，只需要松开卡箍就能抽出滤芯更换，适配不同精度的PP棉、活性炭滤芯，满足从生产用水到直饮水的不同出水要求。最右侧的蓝色储桶和左侧原水桶结构一致，用来存储过滤完成的净水，桶顶预留的通气孔加装了空气滤膜，避免外界空气中的杂质进入桶内污染净水。

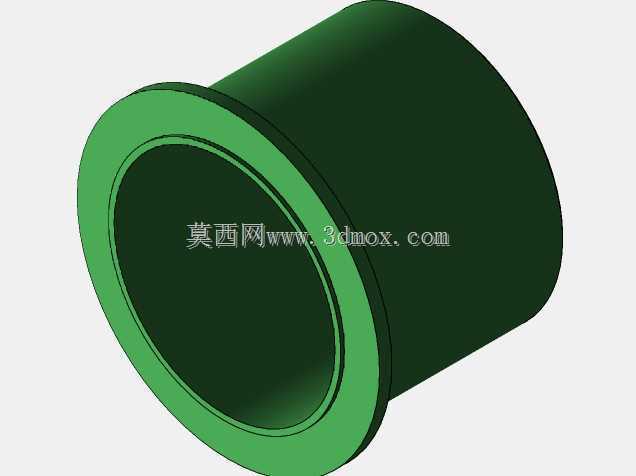

　　从设计思路上看，整套装置没有采用集成式一体化罐体，而是把每个功能单元拆分成独立模块，一方面是方便运输，单个模块的重量控制在单人可搬运的范围内，不需要大型吊装设备就能完成现场组装；另一方面是方便后续扩容，如果处理水量需要提升，只需要并联增加对应功能单元的数量即可，不需要重新设计整套系统的结构。管路连接全部采用标准快插接头，所有管路的转弯半径都做了放大处理，避免直角弯头造成的流道突变，减少流体输送过程中的能耗。

　　安装边界方面，整套装置平铺排布的总长度控制在3.2米以内，宽度不超过1.5米，对安装场地的平整度要求不高，只需要做简单的硬化处理就能放置，每个功能单元底部都预留了地脚固定孔，可以通过膨胀螺栓固定在地面上，应对户外大风或者泵运行时的振动。所有涉水部件的材质都选用食品级工程塑料或者不锈钢，不会对水体造成二次污染，适合处理地表水、井水等不同原水类型，根据进水水质的不同，可以灵活调整预沉淀单元的滤料厚度和末端精密滤芯的精度，出水水质可以稳定达到生活饮用水卫生标准。

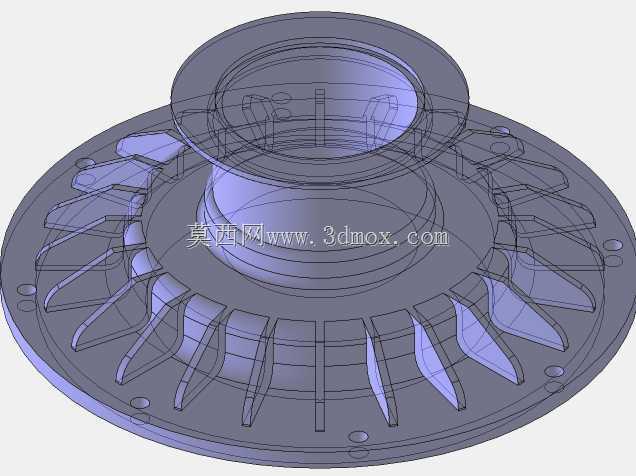

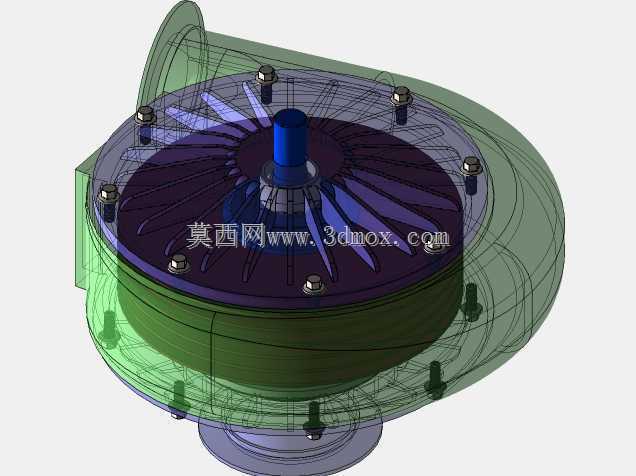

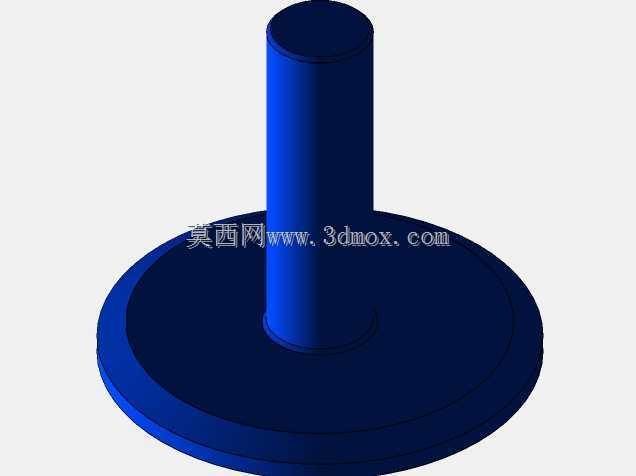

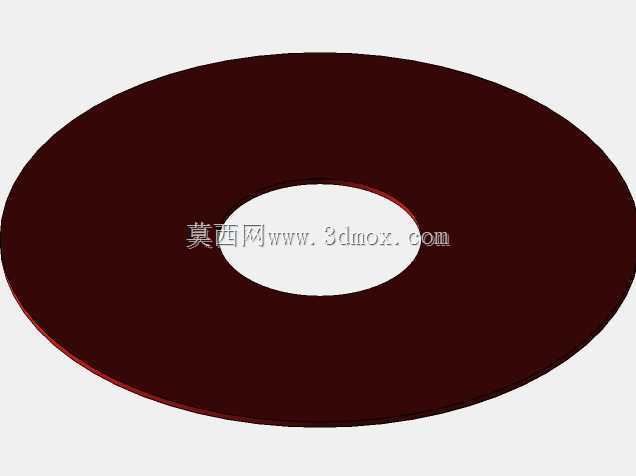

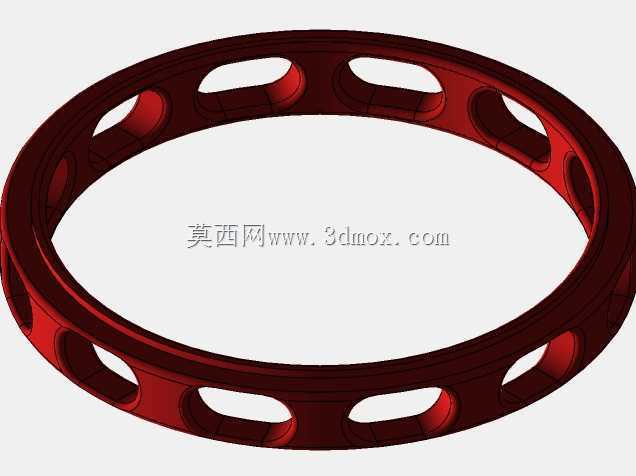

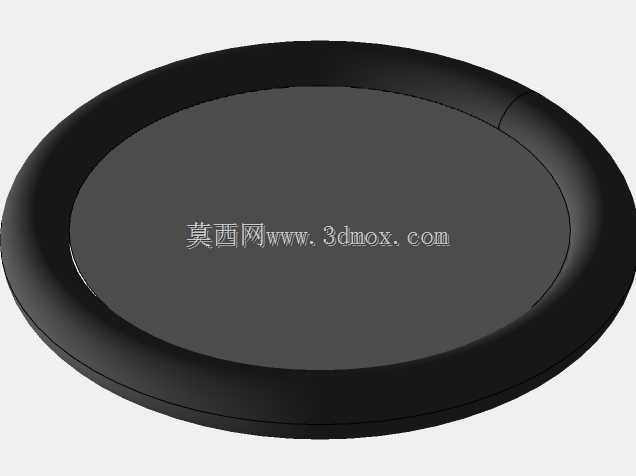

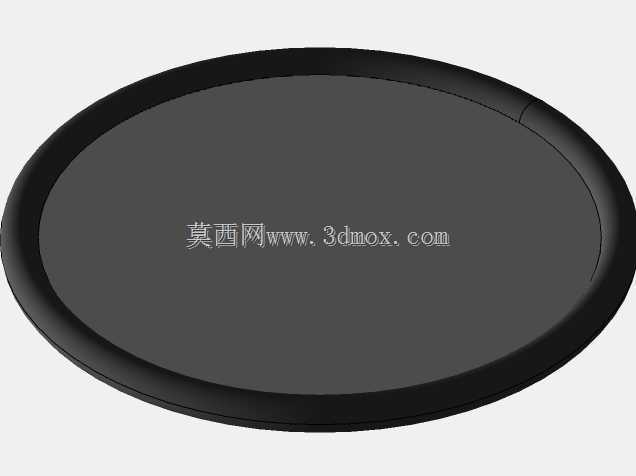

　　在建模细节上，每个部件的装配关系都做了完整还原，包括泵体的密封胶圈、管路的卡箍、滤芯的端盖密封结构都没有省略，结构工程师可以直接参考这个模型拆分零件图，统计标准件用量，也可以根据实际项目的处理水量要求，等比例缩放各个储桶、罐体的尺寸，调整泵的流量参数，快速完成定制化方案的设计。
