4X80反渗透水处理膜组集成装置

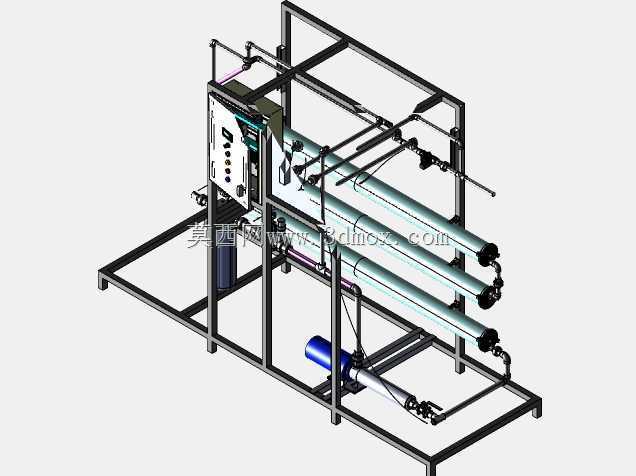

　　这套集成式反渗透处理装置，核心采用6支4040规格反渗透膜元件按3组串联排布，单组处理量级匹配4英寸膜壳80英寸长度的标准通流设计，配套3台介质分离器完成进水端的悬浮物、胶体杂质预截留，整套系统集成在型钢焊接的撬装机架上，可直接对接工业纯水制备、中水回用、工艺流体浓缩的现场管路，无需额外做二次框架拼装。从现场安装边界来看，机架整体采用碳钢方管焊接成型，底部预留12个M16规格的地脚安装孔，横向安装跨度控制在1.8米范围内，纵向深度不超过1.2米，整机操作面高度统一设置在1.1米至1.6米区间，电控箱、阀门操作手柄、压力表读数位全部集中在正面操作侧，现场运维人员无需绕行设备侧面即可完成所有阀门切换、参数读取、滤芯更换操作，

　　适配多数工业厂房水处理车间的通道预留宽度，也可直接嵌入现有水处理生产线的预留空位，不需要对车间原有布局做大规模调整。设计阶段优先考虑了流体流道的压损控制，高压管路全部采用304不锈钢卫生级管材，弯头位置统一采用大曲率半径的冲压弯头，避免直角弯头造成的局部压损升高，降低高压泵的输出负载；膜壳的排布采用上下三层错位布局，每层膜壳的进出水口都预留了足够的拆装空间，更换膜元件时不需要拆除周边管路即可直接抽出膜芯，日常运维的拆装效率比传统并排布局提升40%以上。系统同时集成了流体循环支路与偶氮类工艺介质的适配流道，除常规纯水制备场景外，也可用于特定化工流体的浓缩分离工况，循环支路设置在膜组浓水侧，可根据出水水质要求调整浓水回流比例，

　　在保证脱盐率达标的前提下提升整体水回收率，针对偶氮类流体的特殊理化特性，所有过流密封件全部采用耐溶剂腐蚀的氟橡胶材质，避免长期运行过程中密封件溶胀造成的泄漏风险。机架底部预留了高压泵、精密过滤器的安装位，图中可见的蓝色筒体即为进水端的精密保安过滤器，可截留5μm以上的颗粒杂质，避免大颗粒物质划伤反渗透膜片；管路支架全部采用可调式管卡固定，可根据现场安装的管路公差做小幅位置调整，抵消焊接加工过程中产生的尺寸误差，降低现场装配的对位难度。电控箱集成在机架正面左侧，内部预留了高压泵启停、液位联锁、水质在线监测的接线端子，用户可根据自身需求扩展电导率仪、流量计、压力变送器等监测元件，不需要额外在箱体上开孔；膜组的浓水端、

　　产水端都预留了取样阀位，日常巡检时可直接取水样检测水质，不需要拆卸管路。整套装置的设计完全遵循反渗透水处理设备的行业规范，所有管路的流速都控制在膜元件允许的进水流速范围内，避免流速过高造成的膜片机械损伤，也不会因为流速过低导致膜面浓差极化加剧，延长膜元件的实际使用寿命；撬装式的集成设计让设备在出厂前即可完成70%以上的装配与试压工作，现场仅需对接进水、产水、浓水、电源四个接口即可投入运行，大幅缩短现场安装调试的周期，适合中小型水处理项目的快速落地需求，也可作为大型水处理系统的独立处理单元并联使用，根据处理水量需求灵活增减膜组数量。
