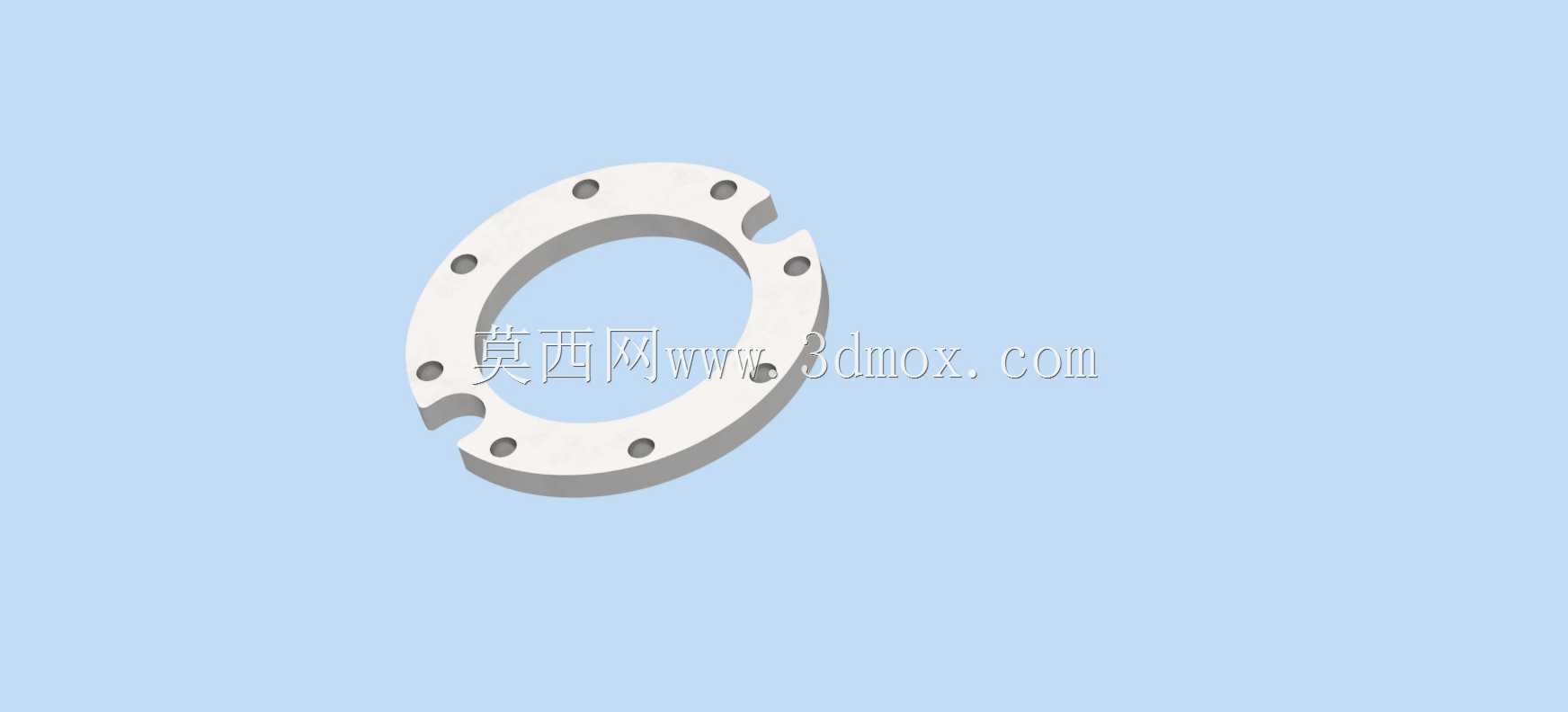

DN200PN16凹凸面法兰连接结构设计

　　在工业管路系统的压力工况搭建中，法兰连接是实现管路分段对接、设备端口接驳的核心结构形式，这款凹凸面结构的法兰，主要面向公称通径200mm、公称压力16bar的中低压管路场景，常见于化工流体输送、市政给排水主干管、工业循环水系统、中小型换热机组的管路接驳环节，区别于普通平焊法兰的平面密封形式，凹凸面的嵌合结构能在螺栓预紧力作用下，让密封垫片被约束在凹面的限位槽内，避免管路充压后垫片受介质冲刷发生侧向滑移，大幅提升压力波动工况下的密封可靠性。

　　从实际安装边界来看，这款法兰的螺栓孔沿圆周均布，孔位的分度圆直径严格匹配同压力等级通径法兰的国标安装尺寸，现场安装时不需要额外加工转接板，可直接与对应规格的阀门、泵体端口、管道弯头进行对接，法兰本体的凸台高度与凹面深度做了等尺寸匹配，对接时凸面可完全嵌入凹面内部，即使安装时螺栓预紧力存在小幅不均，嵌合结构也能自动找正对接中心，降低现场安装的对位难度，尤其适合高空管廊、狭窄设备间这类操作空间受限的安装场景。

　　设计过程中首先考虑的是密封面的受力均匀性，凹面的边缘做了微小的倒角过渡，避免垫片在预紧过程中被锐边剪切破损，法兰盘的厚度经过受力校核，在16bar的额定工作压力下，法兰盘的形变余量控制在密封允许的范围内，不会因为长期受内压作用出现密封面翘曲导致的泄漏。螺栓孔的孔径比配套螺栓的公称直径大2mm，预留了足够的安装调整间隙，方便现场管路存在小幅错位时进行微调对接，同时孔位周边做了锪平处理，保证螺栓螺母安装后与法兰端面完全贴合，避免螺栓受附加弯曲应力影响连接强度。

　　在实际工况应用中，这种凹凸面法兰搭配非金属垫片或者金属缠绕垫片使用时，密封性能比普通平法兰高出一个压力等级，尤其适合输送带一定温度的水、油品、弱腐蚀性介质的管路，因为凹凸面的嵌合结构能减少介质直接接触垫片外边缘的概率，延缓垫片的老化速度，延长密封结构的维护周期。法兰的水线结构做在凹面的密封底面上，细密的同心圆水线能在螺栓预紧后让垫片产生微小的嵌入变形，填充密封面的微观不平度，即使法兰密封面存在小幅的加工粗糙度误差，也能保证密封的有效性。

　　从建模的细节处理来看，法兰的过渡圆角全部做了圆滑处理，避免应力集中，尤其是法兰盘与凸台的连接位置，圆角半径的取值兼顾了铸造工艺的脱模要求和结构受力需求，不会出现铸造时的应力开裂问题。法兰的端面垂直度公差控制在安装允许的范围内，保证对接后两片法兰的密封面能完全平行贴合，避免出现单侧间隙过大导致的泄漏。另外这款法兰的凹凸结构做了统一的尺寸基准，同规格的法兰可以任意互换对接，不需要做配对标记，方便现场备件的储备和更换，减少运维过程中的配件管理成本。

　　在管路系统的应力计算环节，这种带凹凸嵌合的法兰还能承受一定的径向剪切力，当管路出现小幅的热胀冷缩位移时，嵌合结构可以分担部分螺栓受到的剪切载荷，避免螺栓因为长期受剪出现断裂失效，尤其适合温度变化幅度较大的室外管路场景，不需要额外增加过多的管道补偿器就能满足管路的形变补偿需求，一定程度上降低整个管路系统的搭建成本。日常维护时，拆卸后只需要清理凹面内的残留垫片碎屑和杂质，更换新的垫片即可重新安装使用，密封面的损伤概率远低于平面法兰，因为凸面在对接时是嵌入凹面内部的，运输和安装过程中不容易被磕碰划伤密封面，减少了安装前的密封面修复工作量。
