特定参数矩形安装法兰结构设计

项目分类:法兰 发布时间:2024-09-15 ID:771125
  • 特定参数矩形安装法兰结构设计

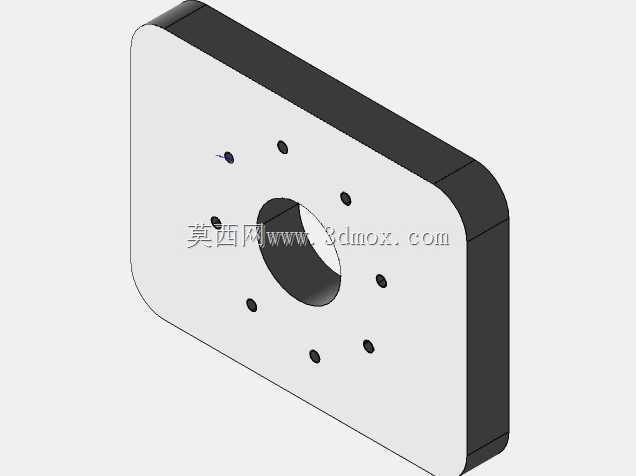

  在交流稳压类电力设备的结构装配体系中,这类带特定安装孔位的矩形法兰是实现组件刚性连接、定位精度保障的核心衔接零件,区别于通用圆形法兰的适配场景,它的非对称轮廓完全匹配对应稳压模块的壳体安装端面,不需要额外加装转接板就能完成组件的对位固定,能有效缩减设备内部的装配空间占用,降低整体结构的累计公差。从实际装配的边界条件来看,该法兰的整体轮廓为带圆角的矩形结构,边缘做了等半径的圆角处理,既可以避免装配过程中锐边划伤操作人员、破坏相邻线缆的绝缘层,也能在冲压或铣削加工过程中减少应力集中点,提升零件的结构抗疲劳强度。法兰中心设置了大直径贯通圆孔,这个孔位的尺寸是经过配合公差计算的,既可以作为对应功能组件的穿装通道,让稳压模块的核心接线端、

  导磁组件从中穿过完成对接,也能作为装配过程中的定位基准,和相邻零件的凸台形成轴孔配合,快速完成初定位,减少装配时的调整时间。围绕中心通孔,法兰端面均匀分布了8个小直径安装通孔,这些孔位的排布并非等角度圆周阵列,而是结合矩形法兰的轮廓做了对称式布局,每个孔位的中心距都严格匹配对接组件的螺纹孔位置,安装时可以直接穿入紧固件完成锁紧,不需要现场扩孔或者调整位置,孔位的直径公差按照中等精度配合设计,既能保证紧固件顺利穿入,也能控制装配后的位置偏移量在允许范围内,避免对接后出现组件偏心、密封面贴合不严的问题。法兰的厚度是根据整体受力情况计算确定的,在紧固件锁紧的状态下,法兰端面的变形量控制在0.02mm以内,不会因为长期受力出现翘曲,

  导致连接松动、接触电阻增大的问题,毕竟在电力稳压设备中,连接部件的接触稳定性直接影响设备的运行可靠性,一旦法兰变形导致连接间隙过大,很容易出现局部发热、振动异响的故障。从设计思路上,这款法兰没有采用多余的加强筋或者减重结构,因为它的安装位置处于设备内部的封闭腔体内,不需要考虑外观装饰性,也没有额外的外部载荷冲击,实心平板的结构加工工艺更简单,无论是采用板材铣削加工还是冲压成型,都能快速完成批量生产,加工过程中的尺寸一致性更容易控制,生产成本也更低。在实际应用场景中,这类法兰除了用在交流稳压器的组件衔接位置,也可以适配同安装尺寸的变压器模块、整流组件的连接固定,只要对接端面的孔位和中心通孔尺寸匹配,就能直接替换使用,

  不需要重新设计衔接结构。装配时需要注意,法兰的两个端面都有平面度要求,和对接零件贴合的表面粗糙度控制在Ra3.2以内,保证贴合面没有明显缝隙,如果是需要做电磁屏蔽的安装场景,还可以在两个贴合面之间加装导电密封衬垫,借助法兰的均匀锁紧力实现连续的导电接触,提升设备的电磁屏蔽性能。很多设计人员在选型这类法兰的时候,容易忽略安装孔的位置度公差,实际上如果孔位的位置偏差超过0.1mm,装配时就会出现紧固件无法顺利穿入的问题,强行锁紧还会导致紧固件承受额外的剪切力,长期运行后可能出现紧固件断裂的故障,这款法兰在设计时就把安装孔的位置度公差控制在0.05mm以内,完全满足精密装配的要求。另外,法兰的边角圆角半径也不是随意设定的,它和相邻壳体的内部倒角尺寸完全匹配,装配后法兰边缘和壳体内壁完全贴合,不会出现突出的棱边剐蹭内部布线,也不会留下多余的间隙导致内部组件出现移位。从安装边界来看,这款法兰的整体外轮廓尺寸小于对接壳体的内部安装腔尺寸,单边预留了0.2mm的装配间隙,既可以顺利放入安装位,也不会因为间隙过大出现装配后晃动的问题,中心通孔的直径比穿过的组件外径大1mm,预留了足够的调整空间,方便装配时微调组件的同轴度,保证对接后的组件运行平稳。
