管式炉真空密封法兰组件结构设计

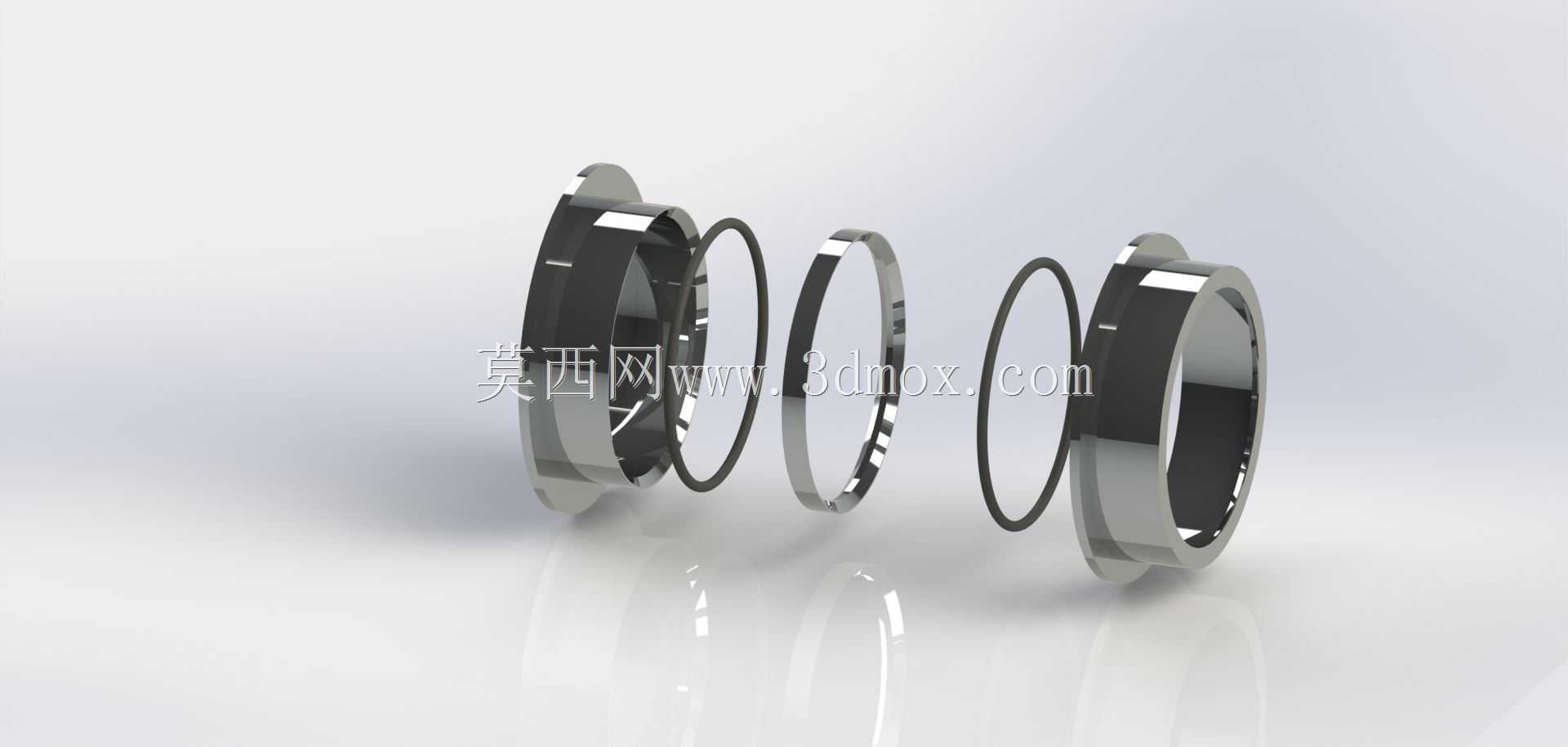

　　在高温管式实验炉、真空热处理炉以及气氛保护烧结设备的管路对接环节，密封法兰组件是决定炉体腔体真空度、承压稳定性与长期运行可靠性的核心部件。这套密封组件采用成对配对法兰搭配两组环形密封件的排布形式，整体沿炉管轴向同轴布置，两端法兰分别对接炉体固定端与炉管活动拆装端，中间预留密封件压缩行程空间，既满足炉管穿装时的径向对中需求，也能在炉体升温产生热伸长时通过密封件的弹性形变补偿轴向位移，避免硬连接结构在热应力作用下出现焊缝开裂、密封面翘曲漏气的问题。

　　从实际工况适配角度出发，这类法兰组件多用于需要在炉管内部维持负压或者通入保护性气氛的实验与生产场景，比如材料实验室的高温烧结、金属工件的真空退火、半导体基片的气氛热处理工序，设备运行时炉管内部会抽到帕级甚至更高等级的真空，外部大气压力会持续作用在法兰端面与密封件上，因此法兰本体的轴向压紧力分布均匀性直接决定密封失效风险。设计过程中首先要确定法兰的内孔通径，内孔尺寸需要比配套使用的石英管、刚玉管或者不锈钢炉管的外径大0.5到1毫米的装配间隙，既不能间隙过大导致密封件受压时径向挤入间隙造成剪切破损，也不能间隙过小导致炉管穿装时出现卡滞，在炉管受热膨胀时甚至会挤压管壁造成陶瓷炉管碎裂。

　　法兰的外形采用带阶梯定位台的圆环结构，法兰朝向密封件的一侧加工有环形密封槽，槽的截面尺寸与配套的O型密封圈或者金属密封环完全匹配，槽底的粗糙度需要控制在Ra1.6以下，避免微观凹凸纹路形成气体泄漏通道。法兰的外侧圆柱面做了倒角与高光洁度加工处理，一方面是去除加工毛刺避免装配时划伤密封件表面，另一方面也方便操作人员在拆装炉管时快速对位，不需要额外找正就能让两端法兰保持同轴。法兰的轴向厚度经过刚性校核，在标准大气压作用下，法兰端面的最大挠曲变形量控制在0.02毫米以内，不会因为压紧力不均匀出现端面倾斜，保证整个环形密封面上的压缩量一致。

　　密封件的排布采用双环冗余设计，两道密封环沿轴向间隔布置，靠近炉体高温侧的密封环通常选用耐温等级更高的氟橡胶或者金属缠绕垫片，远离高温侧的密封环选用丁腈橡胶或者硅橡胶材质，两道密封之间可以预留抽气旁路接口，在高真空工况下可以对中间腔室单独抽气，形成差分密封结构，大幅降低单道密封需要承受的压差，即使靠近炉管的第一道密封出现轻微渗漏，第二道密封依然可以维持腔体的真空度，避免实验过程中气氛泄漏导致工件氧化报废。

　　安装边界方面，这套法兰组件的轴向总占用长度需要在炉体设计阶段提前预留，两端法兰的外圆直径要和炉体侧壁的安装开孔尺寸匹配，法兰端面上沿圆周均匀分布的螺栓孔位置度公差控制在0.1毫米以内，装配时采用对角分步拧紧的方式施加压紧力，每一轮拧紧的扭矩增量保持一致，避免单侧压紧力过大导致密封件偏磨。针对需要频繁开启炉管取放工件的使用场景，法兰的其中一端可以设计成快开结构，配合卡箍或者快卸压环完成锁紧，不需要逐个拆卸螺栓就能完成炉管的开合操作，大幅提升实验工序的操作效率。

　　建模过程中所有配合面都按照实际装配公差构建，密封件的截面尺寸按照压缩率15%到25%的合理区间设定，既保证密封面有足够的接触压力封堵气体间隙，也不会因为压缩量过大导致密封件永久塑性变形，在多次冷热循环之后失去弹性。法兰的过渡转角处都做了圆角处理，避免应力集中，在炉体反复升温降温的热疲劳工况下，不会在转角位置产生裂纹扩展，整套组件的结构完全适配常规管式炉的安装接口，不需要对原有炉体结构做大幅改造就能直接替换升级。
