车辆驾驶室弧形金属防护前护栏结构

　　在工程作业车辆、农用作业机械的实际使用场景中，驾驶室前端的防护构件是保障操作人员安全、避免驾驶室受外力冲击损坏的核心结构件，本次设计的弧形金属前防护栏，正是针对非道路移动作业机械的前端防护需求开发的结构件。从实际工况来看，这类作业机械常穿梭于枝桠杂乱的林地、秸秆遍布的农田、存在零散飞石的工地作业面，作业过程中前端很容易受到硬质杂物的撞击、枝桠的剐蹭，若没有可靠的前端防护结构，轻则造成驾驶室挡风玻璃碎裂、外覆盖件变形，重则会让冲击直接传递到驾驶舱内部，威胁操作人员的人身安全，同时也会增加设备的停机维修时长，影响作业效率。

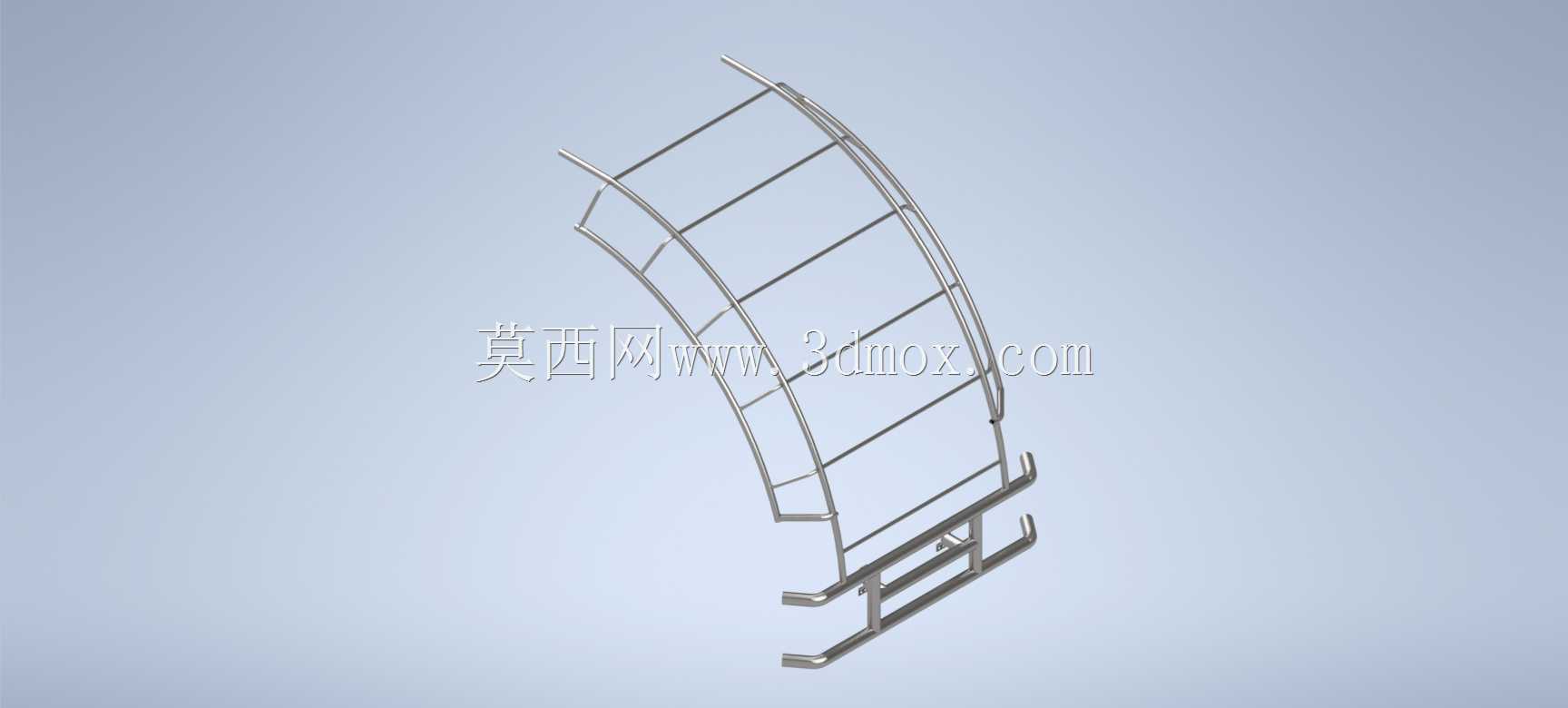

　　该防护结构整体采用弧形曲面的框架式设计，主受力框架采用两根平行的弧形金属弯管作为纵向主支撑，顺着驾驶室前脸的轮廓做平滑弯曲，既不会遮挡驾驶员的前方作业视野，又能在前端形成连续的防护面，多根横向的金属直杆等距排布在两根弧形主弯管之间，通过焊接方式与主弯管形成刚性连接，横向杆件的间距经过反复校核，既保证了足够的通透率不遮挡视线，又能有效阻挡直径大于5cm的硬质杂物直接冲击驾驶室，避免大尺寸异物突破防护结构。结构底部设计了一体化的安装支座，支座采用折弯成型的金属板件，预留了标准的螺栓安装孔位，安装时可以直接通过高强度螺栓与驾驶室前端的底盘纵梁安装位对接，不需要对原有驾驶室结构做额外的打孔改装，安装边界完全适配多数中小型农用作业机械、小型工程设备的前端安装点位，安装完成后防护栏与驾驶室前脸之间预留了8-12cm的缓冲间隙，当受到外力冲击时，框架结构可以通过自身的微量形变吸收一部分冲击能量，避免冲击力直接刚性传递到驾驶室本体。

　　在设计思路上，整个结构优先考虑可靠性与轻量化的平衡，没有采用整块钢板的封闭防护形式，而是选择框架式杆系结构，在保证防护强度满足GB/T 24943中农用机械防护结构抗冲击要求的前提下，尽可能降低构件自身重量，减少对车辆前轴载荷的影响，同时框架式结构的风阻更小，车辆行进过程中不会因为前端防护结构产生额外的行驶阻力，也不容易在杆件位置堆积秸秆、泥土等作业杂物，日常清理维护更加便捷。弧形的主轮廓设计除了适配驾驶室造型之外，还能在受到正面偏置撞击时，将冲击力顺着弧形弯管的走向分散到两侧的安装支座上，避免应力集中在某一个连接点造成结构断裂，所有杆件的连接位置都做了满焊处理，焊后打磨去除焊渣并做圆角过渡，避免尖锐的焊口位置造成应力集中，也防止安装和使用过程中尖锐边角划伤操作人员。

　　从安装适配性来看，该防护结构的整体宽度控制在1100mm，整体高度为850mm，底部安装支座的孔位间距为680mm，适配多数轮距在1200mm以内的中小型作业机械，安装完成后防护栏最前端的突出量不超过150mm，不会影响车辆的接近角，保证车辆在爬坡、越过田埂等障碍时不会因为防护栏突出量过大造成剐蹭托底。结构的所有金属构件都采用壁厚2.5mm的无缝钢管制作，材料选用Q235碳素结构钢，兼顾焊接性能与结构强度，成型后整体做喷塑防锈处理，可以适应农田高湿、工地多粉尘的复杂作业环境，长期使用不会出现锈蚀掉漆的问题。在实际使用过程中，该防护结构除了阻挡异物冲击之外，还可以作为临时的辅助攀爬支点，操作人员需要擦拭挡风玻璃、检查车顶部件时，可以借助横向杆件借力，杆件表面做了防滑的粗糙处理，踩踏时不容易打滑，同时横向杆件的承重能力经过校核，单根杆件可以承受150kg的垂直载荷，完全满足临时踩踏的使用需求。不同于平直造型的防护栏，这款弧形防护结构的上半部分做了向后的收弧设计，更贴合驾驶室挡风玻璃的倾斜角度，在车辆行进过程中，气流可以顺着弧形曲面顺畅流向驾驶室两侧，不会在防护栏位置形成紊流造成扬尘堆积在挡风玻璃表面，有效减少作业过程中挡风玻璃的清洁频次。
