车载蓄电池固定防护电池盒支架结构

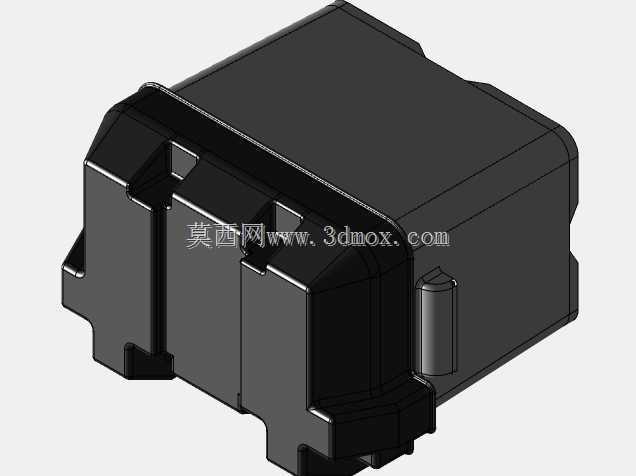

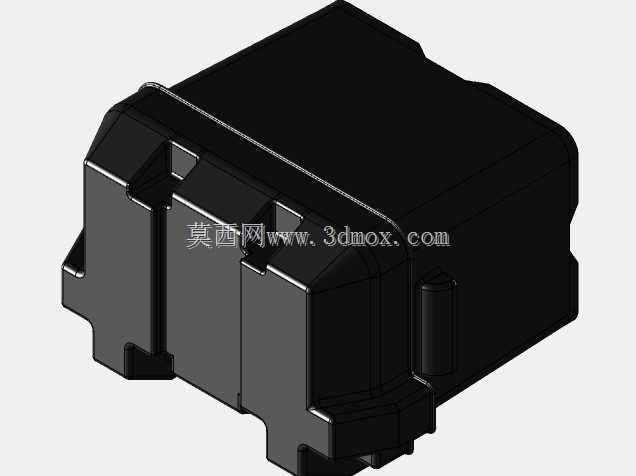

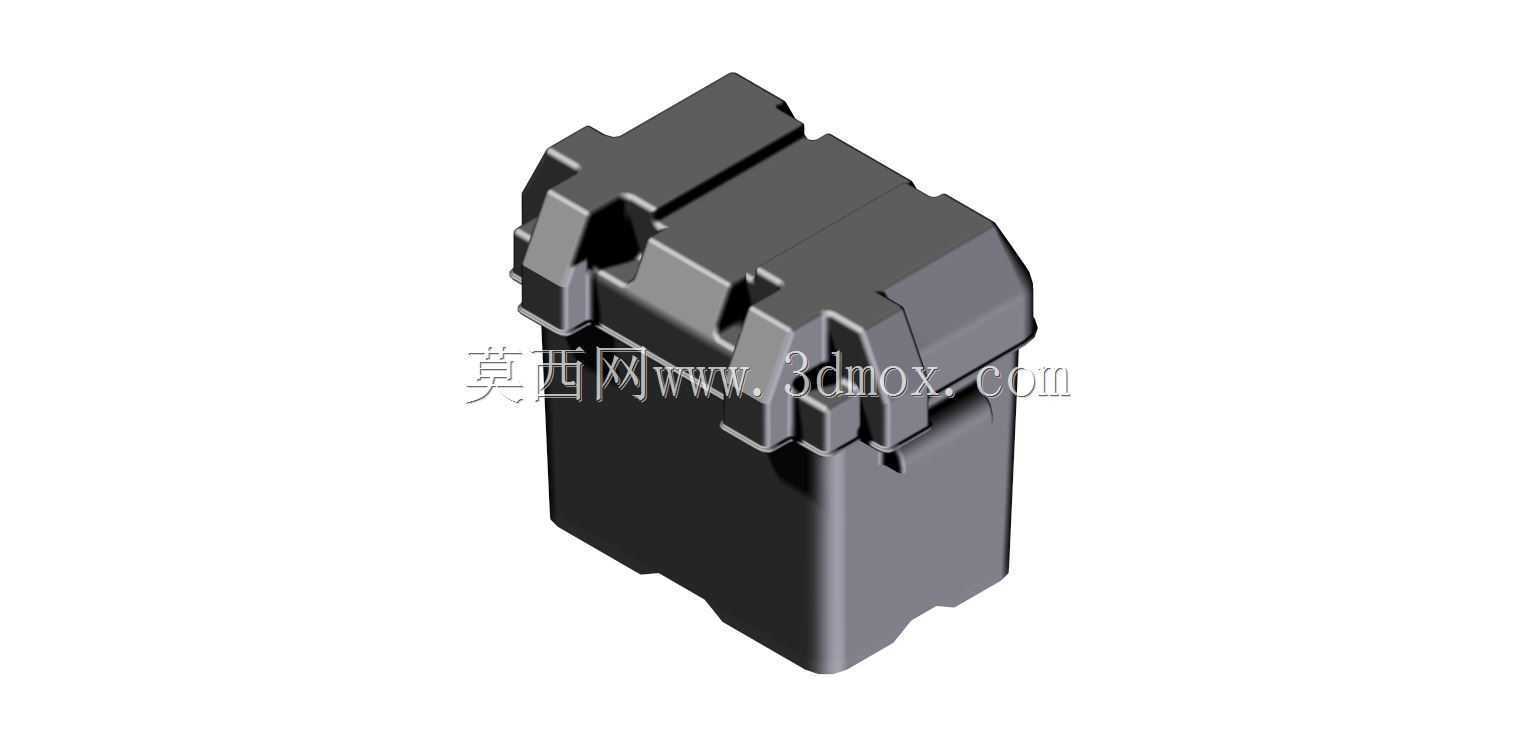

　　车载蓄电池的安装固定一直是整车电气系统布局里容易被忽略但直接影响可靠性的环节，这款电池盒支架的设计，核心是解决乘用车、商用车发动机舱或底盘电池安装位的固定、防护与限位需求，避免车辆行驶过程中振动、冲击导致蓄电池移位、接线端子松脱甚至壳体破损的问题。从结构上看，整体采用盒式包覆设计，主体腔体尺寸适配常规12V车用铅酸蓄电池的外形边界，侧壁预留的卡扣式锁紧结构，不需要额外的金属压条与螺栓组合，就能实现电池上沿的多点压紧，相比传统的钢带或螺杆固定方式，拆装效率提升明显，同时避免了金属件长期接触电池壳体造成的电化学腐蚀风险。

　　在安装边界的考量上，支架底部设置了与车身安装位匹配的定位凸台与安装孔位，孔位公差按照整车装配的IT12级精度控制，能够适配多数同规格车型的电池安装点，不需要对车身安装位做二次修改。侧壁的加强筋布局沿着电池受力方向分布，在车辆急加速、急减速以及过颠簸路面时，加强筋能够将电池的惯性冲击力分散到整个支架腔体，避免局部应力集中导致支架开裂。顶部的锁扣结构采用了带防脱倒钩的设计，扣合后需要按压解锁位才能打开，避免车辆长期振动导致锁扣自行松脱，同时锁扣与电池上盖接触的位置设置了微凸的缓冲接触面，不会因为硬接触压损电池上盖的排气阀结构。

　　从实际应用场景来看，这类支架除了常规的燃油车蓄电池安装，也能适配部分农用机械、工程作业车辆的启动电池固定需求，因为这类非道路车辆的行驶振动幅度更大，对电池固定结构的抗振性能要求更高，盒式包覆的结构相比开放式的固定支架，还能阻挡行驶过程中溅起的泥水、灰尘附着在电池壳体表面，减少电池极柱的腐蚀概率。设计过程中也充分考虑了电池的散热需求，腔体侧壁并非完全封闭，而是预留了错落的通风间隙，既保证了结构强度，又能让电池工作时产生的热量顺利散出，避免夏季高温环境下电池舱内温度积聚影响电池使用寿命。

　　在细节处理上，支架所有的棱边都做了R2以上的圆角处理，避免安装维护过程中锋利的边角划伤操作人员，同时也避免应力集中导致的支架断裂风险。腔体内部的尺寸按照电池外形的最大公差做了适配预留，电池装入后不会出现过紧卡滞或者过松旷量过大的问题，横向与纵向的旷量控制在1mm以内，既方便电池拆装，又能限制电池在腔体内的窜动。底部的支撑面设置了网格状的防滑凸点，电池放置后与支架底部的摩擦力足够，即使锁扣未完全扣合的临时状态下，电池也不会轻易滑出。

　　很多工程师在做电池安装结构设计时，往往只关注固定强度，忽略了维护便利性与长期使用的可靠性，这款支架的结构设计平衡了多方面的需求：不需要额外的紧固件就能实现可靠固定，拆装时不需要借助扳手等工具，徒手就能完成电池的更换操作；全塑料的包覆结构不会像金属支架那样出现锈蚀问题，长期使用的维护成本更低；结构上的一体化设计减少了零部件数量，相比传统的金属支架加橡胶缓冲垫的组合，零件数量减少了60%以上，装配工序也相应简化，适合整车批量生产的装配需求。针对不同容量的同系列电池，只需要调整腔体的深度尺寸就能实现通用化设计，平台化适配的潜力较大，能够覆盖多数常规车型的启动电池安装需求。
